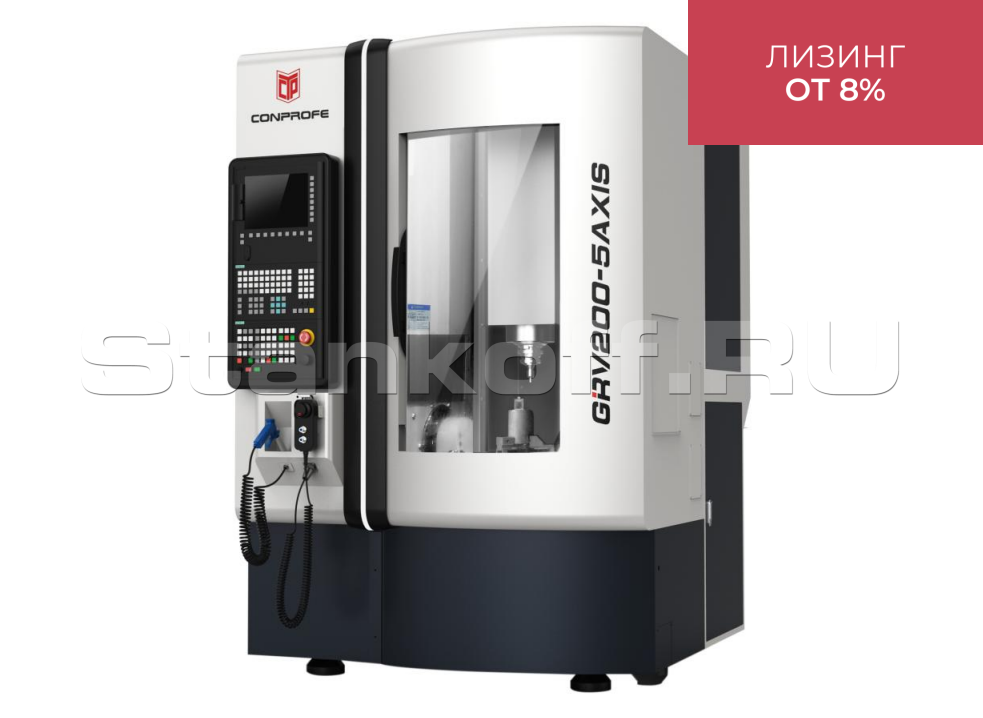

Фрезерный станок с ЧПУ GRV-200 5AXIS

Реклама

Рекомендуем предложения

Фрезерный станок с ЧПУ GRV-200 5AXIS
Фрезерный станок с ЧПУ GRV-200 5AXIS
Подробнее →
Фрезерный станок с ЧПУ GRV-350 5AXIS
Фрезерный станок с ЧПУ GRV-350 5AXIS
Подробнее →
Токарный станок с ЧПУ CKE6180Z/2000
Токарный станок с ЧПУ CKE6180Z/2000
Подробнее →

Детальное описание

5-осевой фрезерный обрабатывающий центр GRV-200 предназначен для лезвийной обработки деталей сложной формы. Благодаря системе ЧПУ Siemesn 840DSL станок осуществляет одновременную 5-осевую обработку для изготовления высокотехнологичных деталей.

Конструктивные особенности

Конструкция станины

Конструкция станины

Монолитная конструкция станины отлита из чугуна, что дает ей высокую прочность и динамические характеристики.
Поворотный стол

Поворотный стол

Оси A/C приводится в движение непосредственно двигателем с прямым приводом, что обеспечивает отсутствие люфта и лучшие динамические характеристики.
Шпиндель

Шпиндель

• Мощность шпинделя: 6,5 кВт
• Максимальная скорость: 36 000 об/мин
• Диаметр шпинделя: 100 мм
Магазин смены инструмента

Магазин смены инструмента

• Стандартное количество инструмента:22 позиций
• Конус: HSK-E32
• Механизм смены по типу «зонтик»
• Максимальная длина инструмента: 125 мм
• Максимальный вес инструмента: 1 кг
• Максимальный диаметр инструмента: Ø32 мм
Система ЧПУ Siemens 840D SL

Система ЧПУ Siemens 840D SL

• Поддержка одновременной 5-осевой обработки
• Функция RTCP: при включении RTCP - ЧПУ начинает "отслеживать" положение кончика инструмента относительно обрабатываемой детали и автоматически выполнять все необходимые компенсационные движения. Все кинематические особенности станка, а также все точные размеры расположения центров вращения заложены в систему ЧПУ.
• Отслеживание позиционирования (функция наклонной плоскости)
• Программа, работающая в режиме графического отображения
• Компенсация инструмента
Оптические линейки

Оптические линейки

На станке установлены линейные и круговые высокоточные оптические линейки от производителя Heidenhain.

Основные узлы станка

Система ЧПУ Siemens, Германия
Сервопривода Siemens, Германия
Наклонно-поворотный стол Conprofe, Китай
Шпиндель Conprofe, Китай
Система охлаждения шпинделя Tongfei, Китай
Направляющие THK/HIWIN, Япония/Тайань/Китай
ШВП направляющих HIWIN, Тайвань/Китай
Автоматическая система смазки BAOTN, Китай
Подшипники NSK, Япония
Основные компоненты пневматической системы AirTAC, Тавань/Китай
Магазин смены инструмента OKADA, Китай
Оптические линейки осей X/Y/Z HEIDENHAIN, Германия
Круговые линейки осей A/C HEIDENHAIN, Германия
Насос подачи СОЖ Rocoi, Китай
Электрические компоненты системы Schneider, Франция

Габаритные размеры станка

Стандартная комплектация

  • Система Siemens 840D sl с функцией RTCP;
  • Устройство привязки инструмента (опционально: лазерное устройство привязки);
  • Автоматическая система смазки;
  • Насос подачи СОЖ высокого давления;
  • Бак СОЖ (опционально: автоматический конвейер для удаления стружки);
  • Шпиндель HSK-E32, 36 000 об/мин;
  • Лампа освещения рабочей зоны;
  • Система охлаждения шпинделя;
  • Оптические линейки Heidenhain осей X/Y/Z;
  • Круговые линейки Heidenhain осей A/C;
  • Кондиционер электрошкафа;
  • ШВП направляющих;
  • Направляющие HIWIN;
  • Подшипники NSK;
  • Основные компоненты пневматической системы;
  • Магазин смены инструмента;
  • Анкерные болты и приспособления на установки станка;
  • Техническая документация на русском языке.
Система ЧПУ Siemens 840D sl
Перемещение по осям X/Y/Z, мм 250/250/250
Угол поворота осей A/C, ° ±120/360
Скорость вращения шпинделя, об/мин 36000
Конус шпинделя HSK-E32
Мощность шпинделя, кВт 6,5
Диаметр отверстия шпинделя, мм Ø100
Максимальный габариты обработки, мм Ø200*200
Максимальная нагрузка на стол, кг 30
Быстрые перемещения по осям X/Y/Z, м/мин 15/15/15
Скорость вращения осей A/C, об/мин 50/100
Диаметр поворотного стола, мм Ø200
Магазин смены инструмента, шт. 22
Максимальная длина инструмента, мм 125
Максимальный диаметр инструмента, мм Ø32
Максимальный вес инструмента, кг 1
Точность позиционирования осей X/Y/Z, мм 0,004
Точность повторяемости осей X/Y/Z, мм 0,003
Точность позиционирования осей A/C, секунды 8
Точность повторяемости осей A/C, секунды 5
Габариты станка (ДхШхВ), мм 1285х1795х2030
Вес станка, кг 1900
