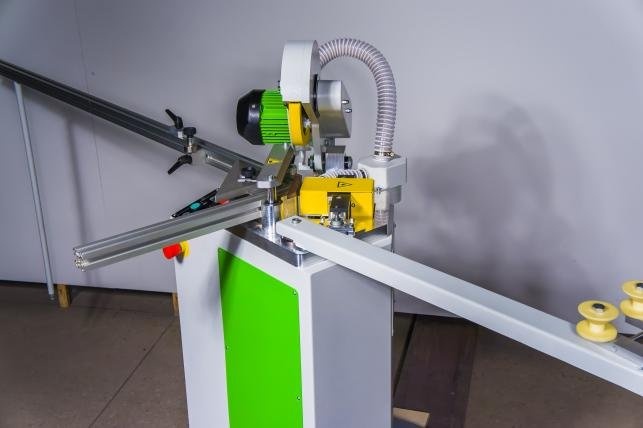

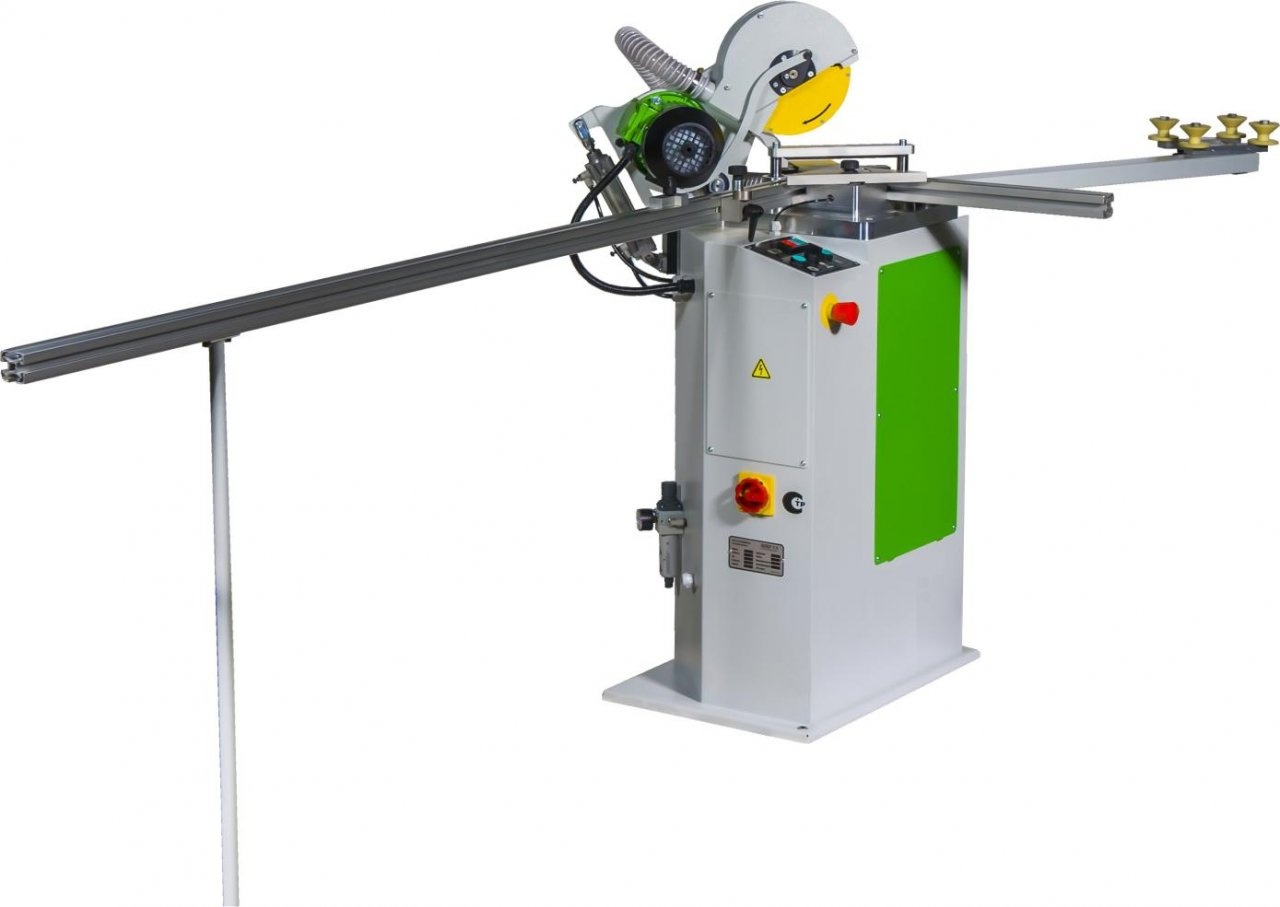

Односторонний усозарезной полуавтоматический станок с функцией фрезерования WoodTec-DR

Детальное описание

Станок предназначен для торцевания заготовок (МДФ, ДСП, ПВХ) под углом 45° и фрезерования пазов для соединительного элемента «ласточкин хвост».

Отличительные особенности

Торцовка детали под 45 градусов и фрезеровка двух отверстий под пластиковую шпонку за цикл
Заготовки надежно фиксируются пневматическим зажимом
Двухметровая линейка в комплекте
Защитный кожух пилы интегрирован с пильным узлом, как итог выше безопасность и лучше пылеудаление

Получаемые изделия

Конструктивные особенности

Стальная виброустойчивая станина гарантирует точность выполнения операций, что повышает качество готового изделия.

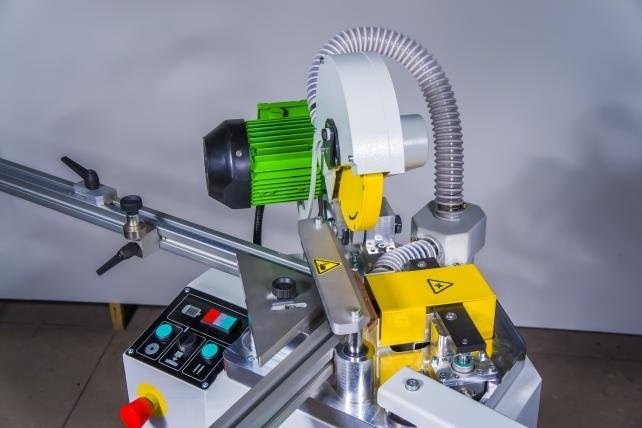

Пильный узел с пневматическим приводным механизмом, оборудованный защитным кожухом с аспирационным патрубком.
Конструкция узла повышает защищенность оператора станка, хорошая аспирация отходов пиления улучшает условия работы.

Фрезерный узел с системой регулировки положения позволяет производить фрезерование с максимальной точностью, что улучшает качество соединения готовых элементов.

Система фиксации заготовки с пневматическим механизмом и базовый угловой упор позволяют надежно зафиксировать заготовку при проведении обоих операций - точность выполнения операций повышается.

Линейка со шкалой 2000 мм. и регулируемым упором с винтовой фиксацией позволяет максимально точно обрабатывать даже длинные заготовки.

Удобная панель управления и грибковый выключатель безопасности выполнены по высоким стандартам.

Станок укомплектован узлом подготовки сжатого воздуха с регулятором давления.

Опциональное оборудование: Поддерживающий упор для заготовок.

Технические характеристики одностороннего усозарезного полуавтоматического станка с функцией фрезерования WoodTec-DR
Электроподключение	380В, трехфазный, 4,8 А 50 Гц,1,3 кВт
Мощность двигателя пилы	0,55 кВт
Частота вращения пилы	5000 об./мин
Мощность двигателя фрез	0,71 кВт
Частота вращения фрез	30000 об./мин
Количество фрез	2
Максимальное сечение заготовки	70х30 мм
Минимальная длина детали при ширине 30	120 мм
Минимальная длина детали при ширине 70	152 мм
Максимальная длина детали	2000 мм
Диаметр аспирационного патрубка	80 мм
Скорость воздушного потока в системе аспирации, м/с	не менее 20
Давление пневматической системы	6...10 атм.
Потребление пневматической системы(макс)	12 Нл/мин
Габаритные размеры станка	2280х 885х 1230 мм
Габаритные размеры упаковки	950х 850х 1500 мм
Вес нетто/брутто	92/105 кг
Класс защиты	ll
Степень защиты	IP 31
