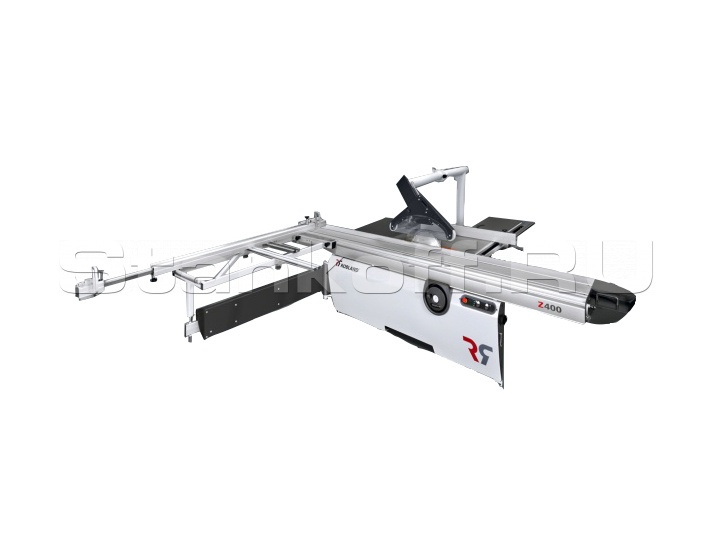

Форматно-раскроечный станок Z 400 M — это тяжёлый станок нового поколения для высококачественного продольного, поперечного и углового раскроя ЛДСП, МДФ, ДВП, фанеры и других плитных материалов. Отдельный двигатель подрезного узла обеспечивает чистый рез без сколов, а пильный узел наклоняется от 90° до 45°.
Массивная станина, жёсткие направляющие и мощный привод основной пилы (7 кВт) гарантируют стабильную работу в многосменном режиме. Внешняя механическая регулировка подрезного узла позволяет быстро и точно настроить подрезную пилу. Модель оснащена новой системой наклона пильного узла на фрезерованных направляющих, которая не требует обслуживания и обеспечивает плавность хода. Улучшенная регулировка подрезного узла позволяет точнее выровнять его с основной пилой.
Каретка шириной 420 мм с шариковыми направляющими и запатентованным креплением обеспечивает плавное движение и простое обслуживание. Усиленная станина и проверенные годами узлы делают станок надёжным, удобным и долговечным в эксплуатации.
Электродвигатель мощностью 9,2 кВт
Пильный узел
Возможность установки пилы D = 550мм, максимальная высота пропила 200мм.Дополнительная кнопка старт/стоп, встроенная в скользящий стол (каретку)
Светодиодная полоса, индикация работы подрезной пилы
Подготовка станка к установке фрез для пазов
Максимальный размер фрез: диаметр 350 мм, толщина корпуса 12 мм, ширина зуба 16 мм.Ширина пиления по правой параллельной линейке
• 1000 мм вместо 1350 ммЦифровой индикатор размеров на правой параллельной линейке
Цифровой индикатор размеров на левой поперечной линейке (на одном упоре)
Два цифровых индикатора размеров на левой поперечной линейке
В комплекте двойной откидной упор DDF и одинарный на телескопической линейке.Выдвижной фронтальный поперечный стол и дополнительная планка на столе
Большой фронтальный поперечный стол 1505х760 мм, с выдвижной рамой, как по длине, так и по ширине и индексной системой выставления углов
Два цифровых индикатора размеров на левой поперечной линейке (в комплекте двойной откидной упор DDF и одинарный на телескопической линейке)Удлинённая телескопическая трубка
Позволяет изменять положение поперечного стола и установить его в среднее положение относительно скользящего стола (несовместима с каретками Z4L2500 и Z4L3800)Система быстрого позиционирования подрезной пилы «LEADER»
Поддерживающий ролик для больших деталей
Дополнительный поддерживающий стол на каретке и упорной линейкой со шкалой
Эксцентриковый прижим
Угловая линейка на каретке с эксцентриковым прижимом и шкалой.Пневматическая прижимная балка (одна секция прижима) для каретки 3200 мм
Рабочий просвет 3000 мм, максимальная толщина зажима 75 ммПневматическая прижимная балка (две секции прижима) для каретки 3200 мм
Максимальная толщина зажима 75 мм.Эксцентриковый прижим
Высокоточный двусторонний угловой упор (поворотный)Стойка для верхнего ограждения пилы для штатного колпака
Диаметр патрубка под аспирацию 100 мм.Верхнее ограждение пилы на штанге
Диаметр патрубка под аспирацию 100 мм.DC 1300 стружкоотсос
Производительность 2500 м/3час, мощность 1,5 кВт, два патрубка D=100 мм, патрубка D=100 мм.DC 2300 стружкоотсос
Производительность 3900 м/3час, мощность 2,2 кВт, три патрубка D=100 мм.Пилы дисковые LEUCO (Германия)
300х3,2х30 Z=96;| Длина реза | 3500 мм (2500 и 4100 мм опция) |
| Размеры каретки | 420 x 3200 мм |
| Максимальная глубина пропила, мм | 125 мм (пильный диск в комплекте не идёт) |
| Максимальный диаметр основной пилы | 400 x 30 мм (350 мм если с подрезной пилой) |
| Угол наклона пильного узла | 90-45° |
| Максимальная глубина резания при наклоне 45°, мм | 90 мм |
| Частота вращения основного пильного диска, об/мин | 3000/4000/5000 |
| Диаметр подрезной пилы, мм | 120x20 |
| Глубина резания подрезной пилы, мм | 0-3.5 мм |
| Частота вращения подрезной пилы, об/мин | 8200 |
| Размеры основного чугунного стола, мм | 985x710 |
| Размеры дополнительного стола на выходе, мм | 650x710 |
| Размеры фронтального поперечного стола, мм | 1420x540 |
| Высота стола, мм | 860 |
| Ширина пиления по правой параллельной линейке, мм | 1350 |
| Ширина пиления по поперечной упорной линейке, мм | 2295(3000 мм с телескопическим удлинением) |
| Регулировка поперечной линейки | Ручная с регулировочным винтом |
| Регулировка высоты пропила основной пилой | Механическая |
| Регулировка угла наклона пильного агрегата | Механическая с отображением угла наклона на шкале |
| Регулировка высоты пропила подрезного узла | Механическая |
| Регулировка поперечного положения пропила подрезного узла | Механическая |
| Регулировка положения параллельной линейки | Ручная |
| Мощность двигателя основной пилы, кВт | 7 |
| Мощность двигателя подрезной пилы, кВт | 1,3 |
| Диаметры верхнего патрубка под аспирацию, мм | 60 |
| Диаметр нижнего патрубка под аспирацию, мм | 120 |
| Вес, кг | 850-1080 |
| Габариты станка в плане (ДхШхВ), мм | 7213x3934x900 |
| Транспортные габариты станка (ДхШхВ), мм | 2300x1300x1000 |
| Транспортные габариты каретки (ДхШхВ), мм | 3300x470x270 |
