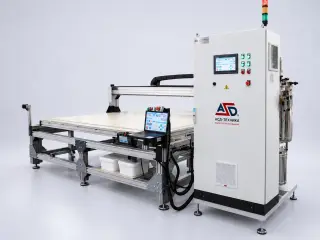

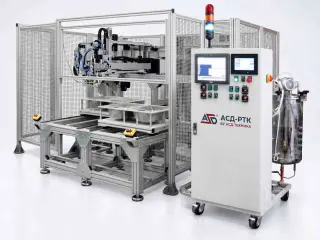

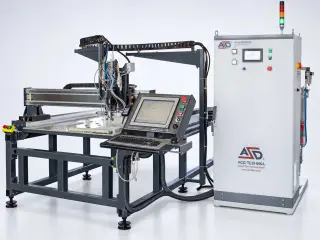

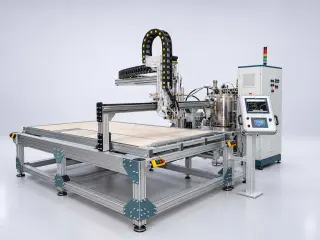

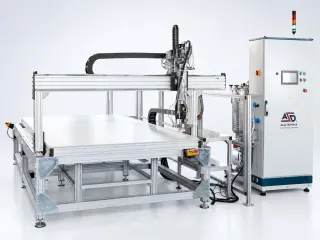

Портальный робот-дозатор для нанесения уплотнений из пенополиуретана и пеносиликона

Портал МДУ — портальный робот-дозатор для автоматического нанесения бесшовного уплотнения по технологии gasketing в серийном производстве. Подходит для крупногабаритных изделий и больших рабочих зон, обеспечивает высокую скорость нанесения, стабильную траекторию и повторяемое качество уплотнительного контура.

Портальная конструкция позволяет организовать автоматизированные рабочие области вокруг оборудования: карусельные, подкатные, ротационные, челночные. Это старшая серия роботов-дозаторов: увеличенная рабочая зона по осям X и Y, высокая динамика перемещений и повышенная производительность по сравнению с серией Вектор.

Назначение:

- нанесение уплотнительного контура на поверхность изделия (тиксотропные системы);

- заливка уплотнения в паз (жидкие системы компонентов);

- работа со вспененными полиуретановыми и пеносиликоновыми композициями;

- двойные параллельные контуры, несимметричные траектории и контуры сложной геометрии;

- интеграция в производственные линии и технологические участки.

Применение:

- электротехнические шкафы и корпуса оборудования;

- промышленные фильтры;

- двери и крупногабаритные панели;

- светотехника, в том числе взрывозащищённые светильники;

- корпуса и изделия с пыле- и влагозащитой.

Технические характеристики:

- тип манипулятора: портальный;

- рабочая зона: 2250×1250 мм и более (шаг 250 мм по осям X и Y);

- ширина уплотнения: на поверхность 5–20 мм, в паз от 2 мм;

- скорость холостого хода и линейного нанесения: до 1000 мм/с;

- скорость нанесения на радиусах: R > 15 мм — до 300 мм/с, R = 10 мм — до 250 мм/с, R = 5 мм — до 150 мм/с;

- смесительное устройство: динамическое, с чиллером для поддержания температуры смесительной камеры;

- реакторы компонентов: 2 шт. (А и Б), 10 л (30, 60, 100 л) с нагревом / термостатированием;

- соотношение смешения: от 100:15 до 100:50;

- система очистки: промывка очистителем;

- панель оператора: 10" цветная сенсорная;

- память: до 200 программ нанесения.

Система управления:

- ПО ASD SmartMotion для робота и ASD SmartDosing для дозирующей машины;

- автоматический режим по программе и пошаговый прогон без нанесения для проверки траектории;

- программирование перемещений G-кодами, технологических команд — M-кодами;

- создание программ графическими построениями на ПК и импорт чертежей из AutoCAD, Компас, SolidWorks;

- загрузка программ по Ethernet, по Wi-Fi — опция;

- мобильная панель управления по месту работы, удалённый сервисный доступ;

- автоматический выбор программы по штрихкоду изделия — опция.

Дополнительная комплектация: автоматическая юстировка наносящего сопла с лазерным устройством, плазменная подготовка поверхности, одно- или двухуровневый челночный стол, ограждение рабочей зоны.

Конфигурация подбирается индивидуально: под габариты изделия, рабочую зону, материал, ширину уплотнения, скорость нанесения и организацию участка.
