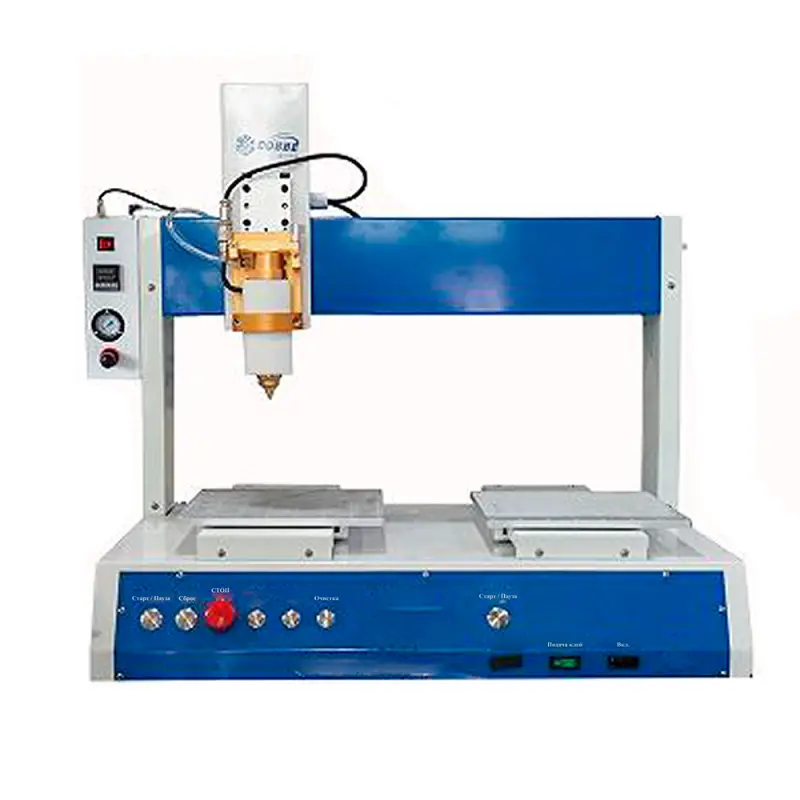

Настольный робот-дозатор клея-расплава CBDJ-531Y с двумя челночными платформами, ход 180×300×100 мм

CBDJ-531Y — настольный трёхосевой робот-дозатор для автоматического нанесения клеёв-расплавов в серийном и мелкосерийном производстве, а также в лабораторных условиях. Две челночные платформы обеспечивают работу без пауз: на одной идёт дозирование, на второй оператор готовит следующее изделие.

Области применения:

- герметизация и фиксация деталей печатных плат, сенсоров, модулей и оптических компонентов;

- склейка и герметизация корпусов электронных приборов, дисплеев и LED-панелей;

- дозирование и заливка термоплавких компаундов в батарейные блоки, динамики, корпуса и металлические элементы;

- нанесение точечных и контурных линий клея при серийной сборке изделий различной формы.

Материалы: клеи-расплавы в гранулах, стержнях, полосах и блоках; термоплавкие смолы различной вязкости и температуры плавления.

Технические характеристики:

- рабочий ход X/Y/Z: 180×300×100 мм;

- исполнение: портальное, 3 оси; вращение оси Z на 360° — опция;

- челночная платформа: 2 стола;

- дозатор: 1 шт.;

- повторяемость перемещения: ±0,02 мм;

- скорость перемещения: до 200 мм/с (зависит от вязкости материала);

- полезная нагрузка на платформу: до 10 кг (больше — по запросу);

- привод: шаговые двигатели, рейка, ремень;

- управление: дистанционный LCD-пульт — создание программ дозирования и управление челночным столом;

- память: до 9999 программ;

- питание: 220 В;

- сжатый воздух: 4–6 бар, класс очистки не ниже 4 по ISO 8573-1;

- условия эксплуатации: 15–40 °C, влажность до 70%;

- габариты: 680×500×725 мм; масса 65 кг.

Возможно тестовое дозирование на материале заказчика. Гарантия 12 месяцев.
