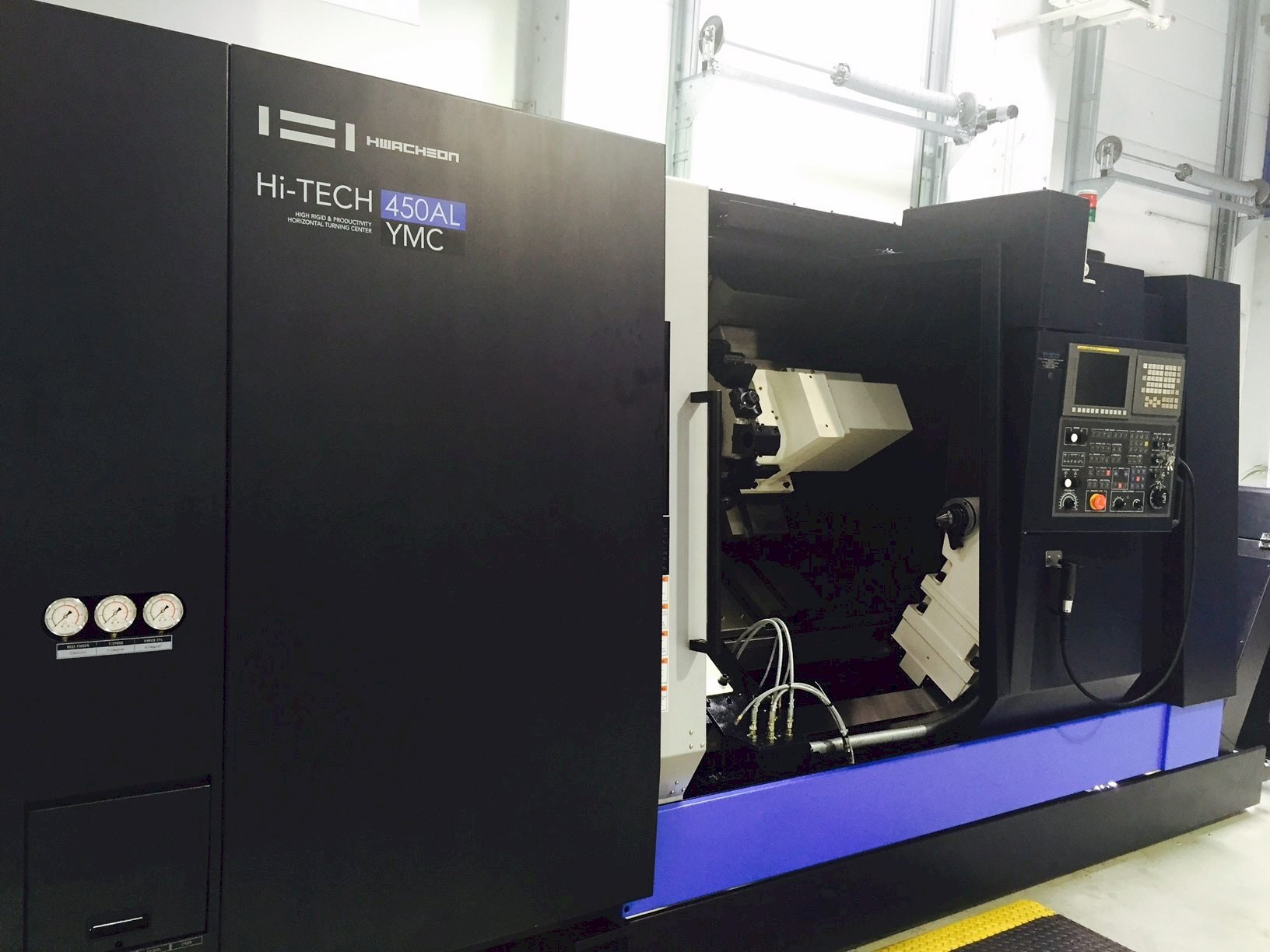

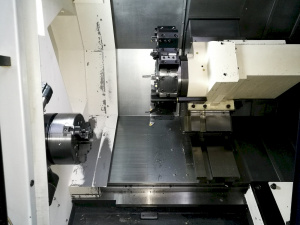

Токарно фрезерный станок с ЧПУ HWACHEON HI-TECH 450AL YMC

Технические параметры

Наибольший диаметр над станиной (мм) Ø700

 Максимальный диаметр обработки над суппортом, мм Ø550

 Макс. диаметр обработки (мм) Ø420

 Стандартный диаметр обработки (мм) Ø254

 Макс. длина обработки (мм) 1,227

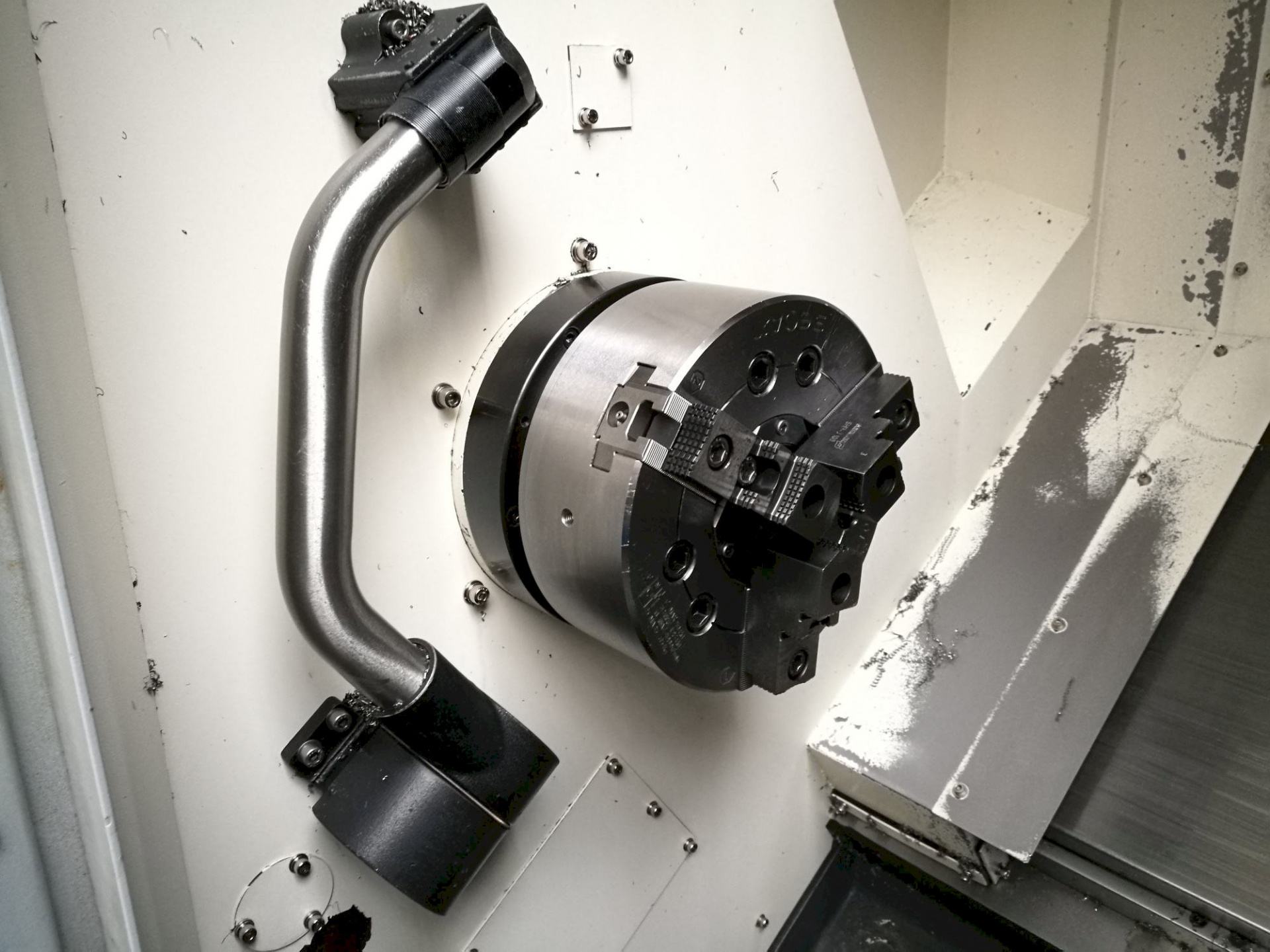

 Диаметр патрона (дюймы) 10 (суб: 8")

Шпиндель

Макс. скорость вращения (об/мин) 3,500 (суб: 4,000) Макс. диаметр прутка (мм) Ø76 [суб: Ø46]

Двигатель шпинделя (кВт) 22 / 18.5 (суб: 7.5 / 5.5)

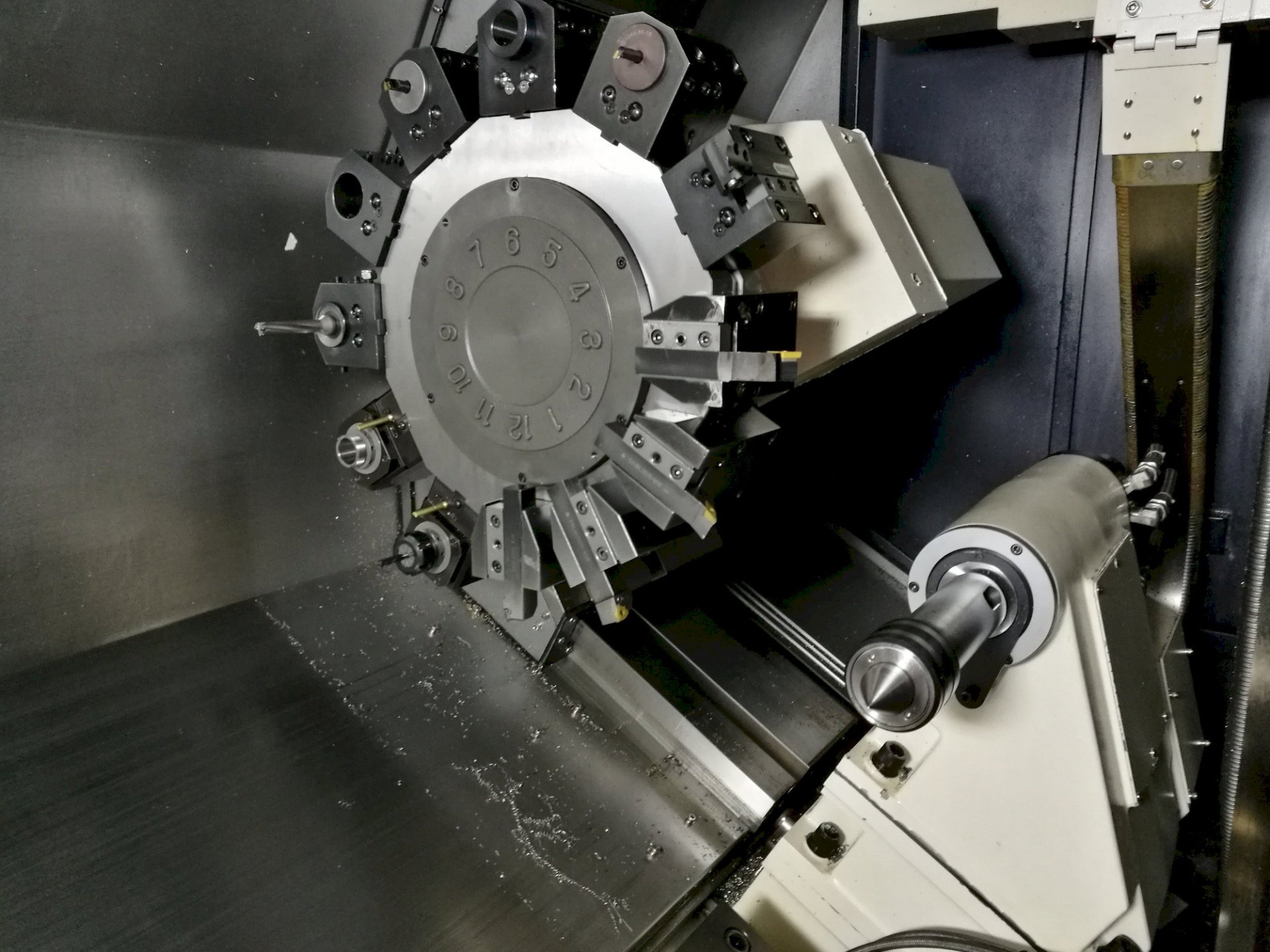

Револьверная головка

Количество позиций (шт.) 12

Размер инструмента (мм) 25 × Ø50

Время индексации (сек) 0.25

Скорость подачи

Быстрое перемещение (X/Z) м/мин 20 / 24 / 10 / 16

 Максимальный ход (X/Z) мм 280 / 1,390 / 120(±60) / 1,350

 Двигатель подачи (X/Z) кВт 4.0/4.0/4.0/1.6

Задняя бабка

Ход задней бабки (мм) 1350

Диаметр пиноли (мм) Ø100

Шаг пиноли (мм) 120

Конус пиноли (МТ) #3

Фрезерование и сверление (опция)

Двигатель шпинделя (кВт) 3.7 / 2.2

Макс. скорость вращения (об/мин) 5000

Макс диаметр сверла/метчика (мм) Ø20 х M16

Мин. угол индексации ˚ (град) 0.001˚ (суб: 0.001˚)

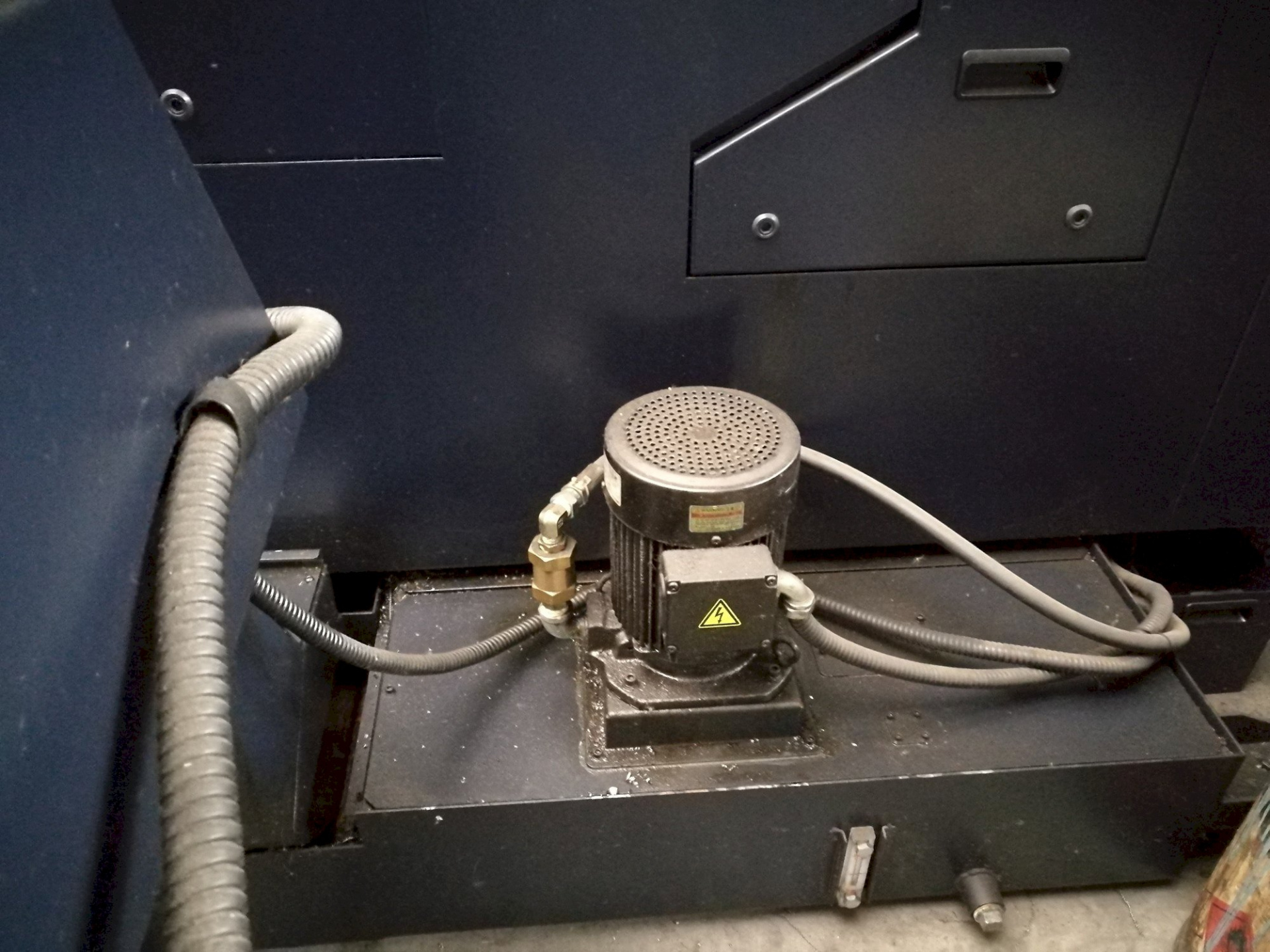

Емкость бака

Бак смазки (л) 12

Гидравлика (л) 50

СОЖ (л) 240

Источники питания

Потребляемая мощность (кВа) 50

Габариты

Высота (мм) 2,205

Площадь (Длина х Ширина) мм 4,100 x 2,045

Масса (кг) 7,800

Система ЧПУ Fanuc 0i-TD
