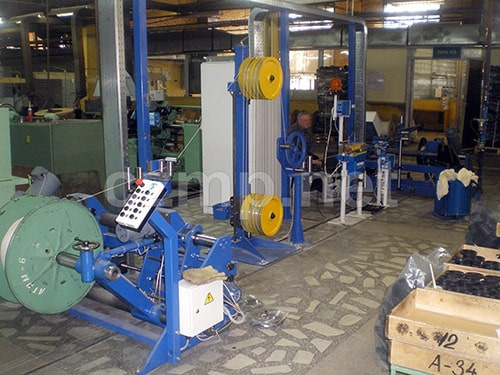

Предлагаем напрямую от производителя Линию перемотки модель ЛПП 08
Тип перематываемой продукции Плоский и круглый провод
Класс гибкости 1 - 5
Диаметр круглого провода, мм 1,0 - 10,0
Плоский провод В/Ш, мм 1,5 - 3,5/3 - 15
Материал медь
Скорость перемотки, м/мин (макс) 200
Диаметр применяемых катушек, мм 700 - 800
Масса катушек с проволокой, кг 500
Допуск по измерению длины, % Не более 0,5

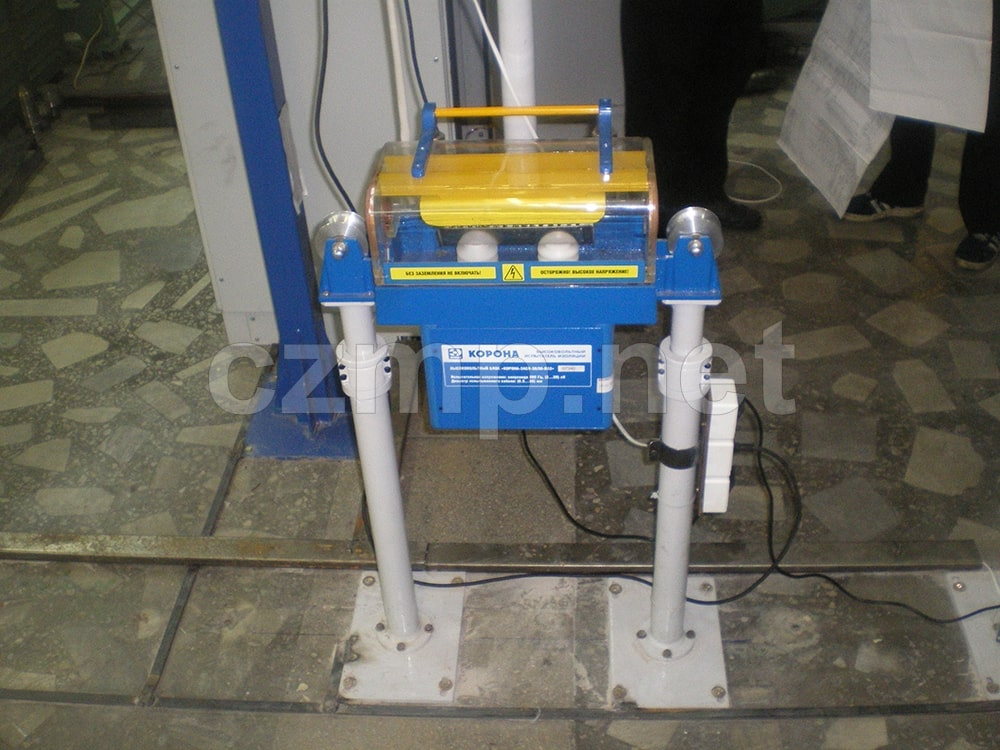

Линия предназначена для тестирования изоляции проводов напряжением, контроля длины намотки.
Основная задача линии – это перемотка плоских трансформаторных проводов. Точная и бережная укладка провода при намотке обеспечивается траверсивным перемещением барабана внутри приемного устройства. Привод раскладчика – сервомотор. Точность раскладки 0,1 мм.
Для работы с круглыми проводами линия оснащена полиспастным вертикальным компенсатором.
Консольный тип отдающего и приемного устройств с индивидуальными приводами для каждой консоли, возможность максимального сближения консолей позволяет применять деревянные ГОСТ 51.51-79 и стальные барабаны, специальные внутрицеховые в том числе, имеющие деформацию.
Линия предусматривает реверсивную перемотку продукции для вывода дефектного участка в зону ремонта.
Оснащение линии

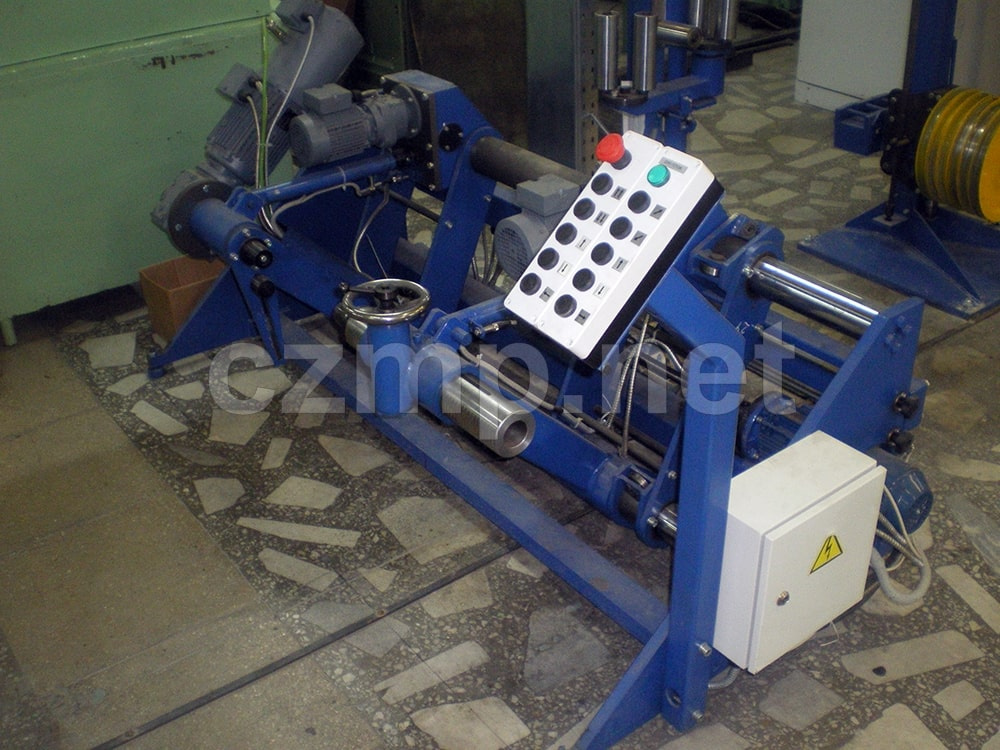

Тип отдающего и приемного устройств консольный
Подъемник катушек электромеханический
Зажим катушек электромеханический
Аварийный тормоз электромеханический
Контроль обрыва провода есть
Контроль натяжения провода есть
Контроль длины перемотки есть
Погрешность измерения длины, % 0,5
Тип панели оператора сенсорный
Тип главного привода устройств линии АС мотор-редуктор
Тип раскладчика приемного устройства траверсой барабана
Привод раскладки сервомотор
