Описание:

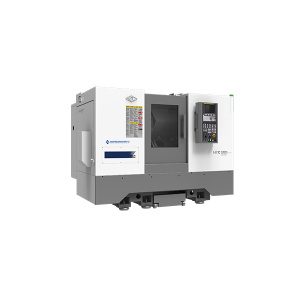

Токарный станок с ЧПУ наклонной станиной серии HTC40B - это высококачественный продукт, разработанный и произведенный в соответствии с требованиями рынка и развития путем объединения нашего многолетнего опыта в проектировании горизонтальных токарных станков с ЧПУ. Заново разработанная структура центральной ЭВМ и надежный процесс сборки сделали станки серии htc40b полностью модернизированными. Благодаря стабильной и надежной работе изделия и инновационному эргономичному дизайну, станки серии htc40b, несомненно, станут лучшими в отрасли.

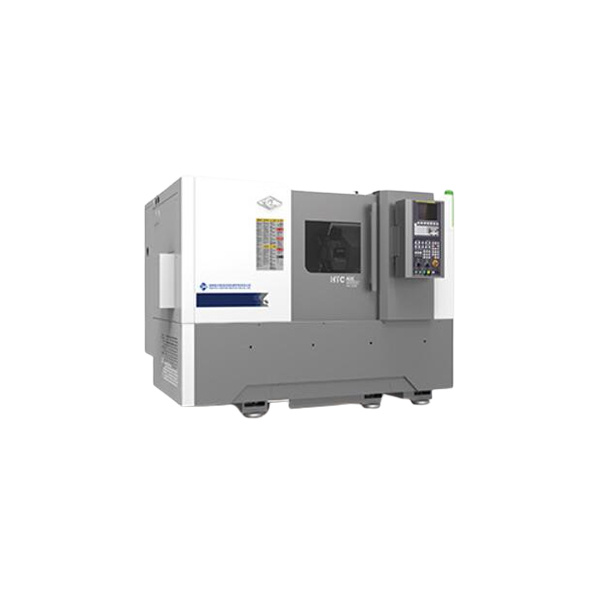

| Артикул | Единицы | HTC40Em/500 |
| Откидная Станина | мм | 500 |
| Максимальная длина резки | мм | 400 |
| Максимальный диаметр резки | мм | 320 |
| Максимальный диаметр поворота над поперечным суппортом | мм | 320 |
| Тип носика шпинделя и код | | А2-6 |
| Диаметр Обрабатываемого Прутка Шпинделя | мм | 65 |
| Передняя бабка | | |
| Диапазон Частоты Вращения Шпинделя | об/мин | 50～3500 |
| Максимальный выходной крутящий момент шпинделя | Нм | 235 |
| Ступени Частоты Вращения Шпинделя | | Бесступенчатый |
| Мощность Главного Двигателя | кВ | 15 (30 минут)/11 (номинальное) |
| Диаметр Патрона | Дюйм | 8″ |
| Скорость быстрого перемещения по оси X | м/мин | 30 |
| Скорость быстрого перемещения по оси Z | м/мин | 30 |
| перемещение по оси X | мм | 200 |
| Перемещение по оси Z | мм | 416 |
| Точность обработки | | IT6 |
| Точность Позиционирования | | |
| ось X | мм | 0,008 |
| ось Z | мм | 0,008 |
| ось C | - | 63″ |
| Повторите точность позиционирования | | |
| ось X | мм | 0,004 |
| ось Z | мм | 0,004 |
| ось C | - | 25″ |
| Ход задней бабки | мм | 350 |
| Ход втулки задней бабки | мм | 100 |
| Конус втулки задней бабки | Морс | 5# |
| Стандартный тип резцедержателя | | Горизонтальный 12-позиционный |
| Размер инструмента | | |
| Цилиндрический токарный инструмент | мм | 25×25 |
| Диаметр расточной оправки | мм | Ф32/Ф25/Ф20/Ф16 |
| Производительность обработки | | |
| Максимальная мощность бурения | мм | 12X0,2 |
| Максимальная производительность фрезерования | мм | 12х10х40 |
| Максимальная пропускная способность | мм | М10Х1,5 |
| Может ли режущая головка легко выбирать резак | - | Да |
| Максимальная грузоподъемность | | |
| Дисковые заготовки | кг | 200 |
| Заготовки вала | кг | 500 |
| Вес Станка | кг | 3650 |
| Габаритные размеры (Д х Ш х В) | мм | 2410×2000×1960 |
