Описание:

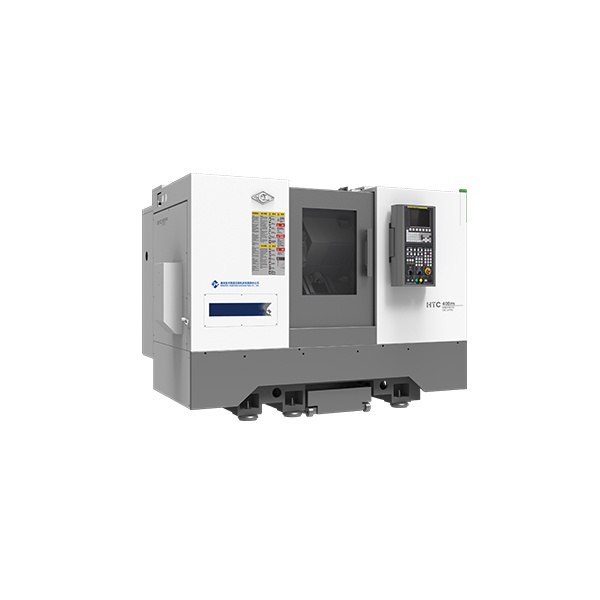

Токарный станок с ЧПУ наклонной станиной серии HTC40B - это высококачественный продукт, разработанный и произведенный в соответствии с требованиями рынка и развития путем объединения нашего многолетнего опыта в проектировании горизонтальных токарных станков с ЧПУ. Заново разработанная структура центральной ЭВМ и надежный процесс сборки сделали станки серии htc40b полностью модернизированными. Благодаря стабильной и надежной работе изделия и инновационному эргономичному дизайну, станки серии htc40b, несомненно, станут лучшими в отрасли.
| Артикул | Единицы | HTC40Bm-500 | HTC40Bm-1000 |
| Спецификация длины | мм | 500 | 1000 |
| Максимальный диаметр качания над станиной | мм | Φ600 | Φ560 |
| Максимальная длина резки | мм | 500 | 1000 |
| Максимальный диаметр резки | мм | Φ400 | Φ360 |
| Максимальный диаметр поворота над поперечным суппортом | мм | Φ320 | Φ350 |
| Тип носика шпинделя и код | - | А2-8 | А2-8 |
| Диаметр Обрабатываемого Прутка Шпинделя | мм | Φ80 | Φ80 |
| Максимальный проходной диаметр прутка | мм | Φ50 | - |
| Передняя бабка | | | |
| Диапазон Частоты Вращения Шпинделя | об/мин | 50-3500 | 50-4000 |
| Максимальный выходной крутящий момент шпинделя | Нм | 245 | 177 |
| Ступени Частоты Вращения Шпинделя | - | Бесступенчатая регулировка скорости | Бесступенчатая регулировка скорости |
| Мощность Главного Двигателя | кВт | 15 (30 минут)/11 (номинальное) | 15 (30 минут)/11 (номинальное) |
| Зажимной Патрон | | | |
| Диаметр/тип патрона | Дюйм | 8″ | 8″ |
| Скорость быстрого перемещения по оси X | м/мин | 30 | 30 |
| Скорость быстрого перемещения по оси Z | м/мин | 30 | 30 |
| перемещение по оси X | мм | 200 | 200 |
| Перемещение по оси Z | мм | 550 | 1050 |
| Ход втулки задней бабки | мм | 100 | 100 |
| Конус втулки задней бабки | Морс | 5# | 4# |
| Стандартный тип резцедержателя | - | Горизонтальный 12-позиционный | Горизонтальный 12-позиционный |
| Точность обработки | - | IT6 | IT6 |
| Точность Позиционирования | | | |
| ось X | мм | 0,008 | 0,008 |
| ось Z | мм | 0,008 | 0,008 |
| ось C | Дюйм | 63″ | 63″ |
| Повторите точность позиционирования | | | |
| ось X | мм | 0,004 | 0,004 |
| ось Z | мм | 0,004 | 0,004 |
| ось C | Дюйм | 25″ | 25″ |
| Размер инструмента | | | |
| Цилиндрический токарный инструмент | мм | 25 х 25 | 25 х 25 |
| Диаметр расточной оправки | мм | Φ40/Φ32/Φ25/Φ20 | Φ40/Φ32/Φ25/Φ20 |
| Производительность обработки | | | |
| Максимальная мощность бурения | мм | 12×0,2 | 12×0,2 |
| Максимальная производительность фрезерования | мм | 12×10×40 | 12×10×40 |
| Максимальная пропускная способность | мм | М10×1,5 | М10×1,5 |
| Может ли режущая головка легко выбирать резак | - | Да | Да |
| Максимальная грузоподъемность | | | |
| Дисковые заготовки | кг | 200 | 200 |
| Заготовки вала | кг | 500 | 500 |
| Вес Станка | кг | 4200 | 4650 |
| Габаритные размеры (Д х Ш х В) | мм | 2700 х 1900 х 2100 |
