Пилы в комплект станка не входят

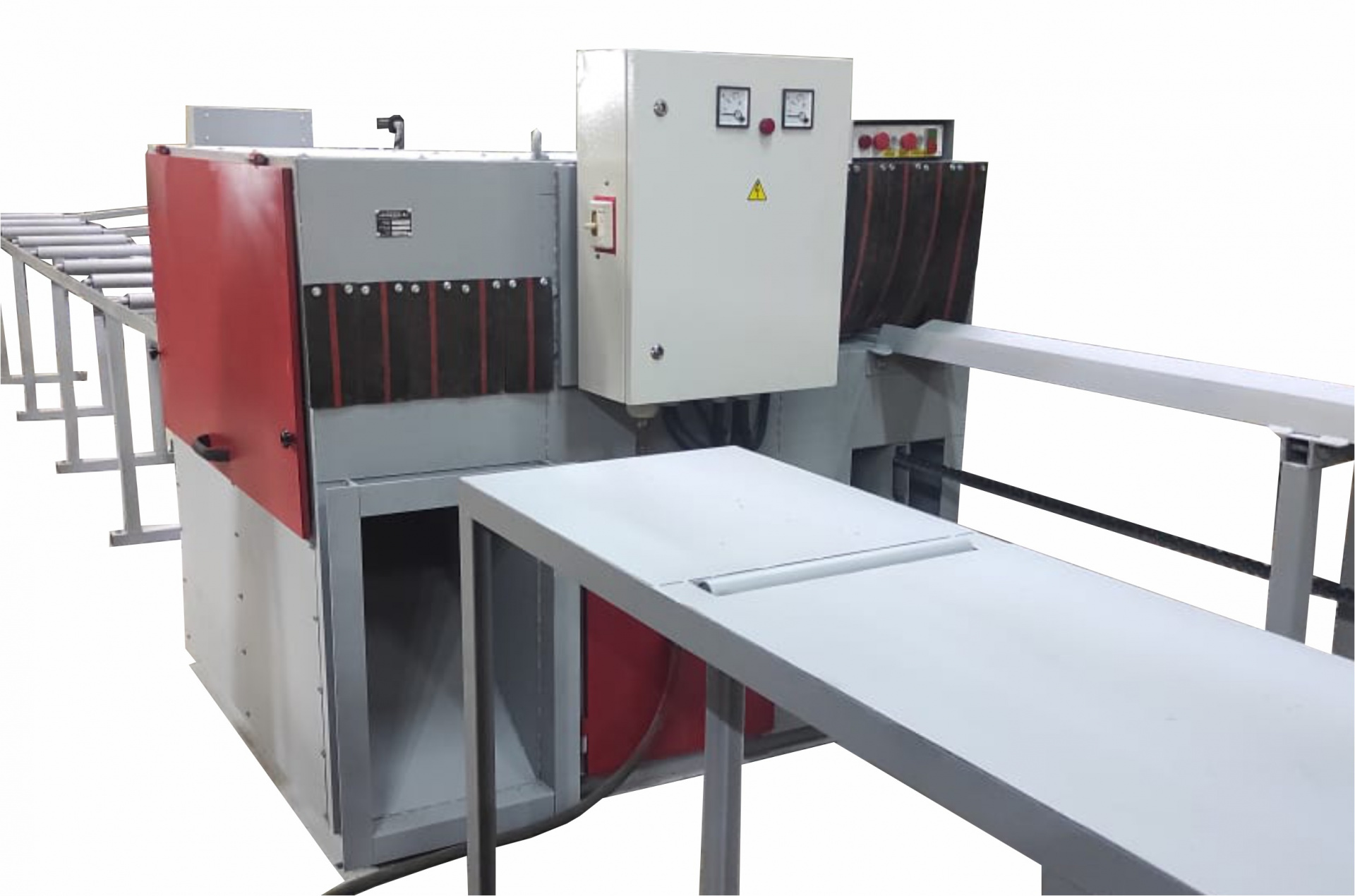

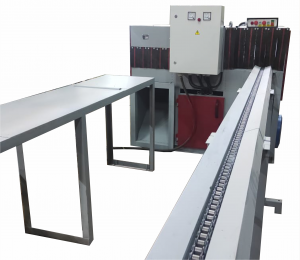

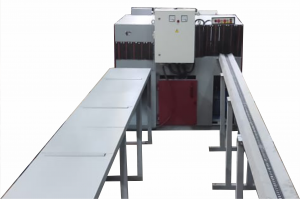

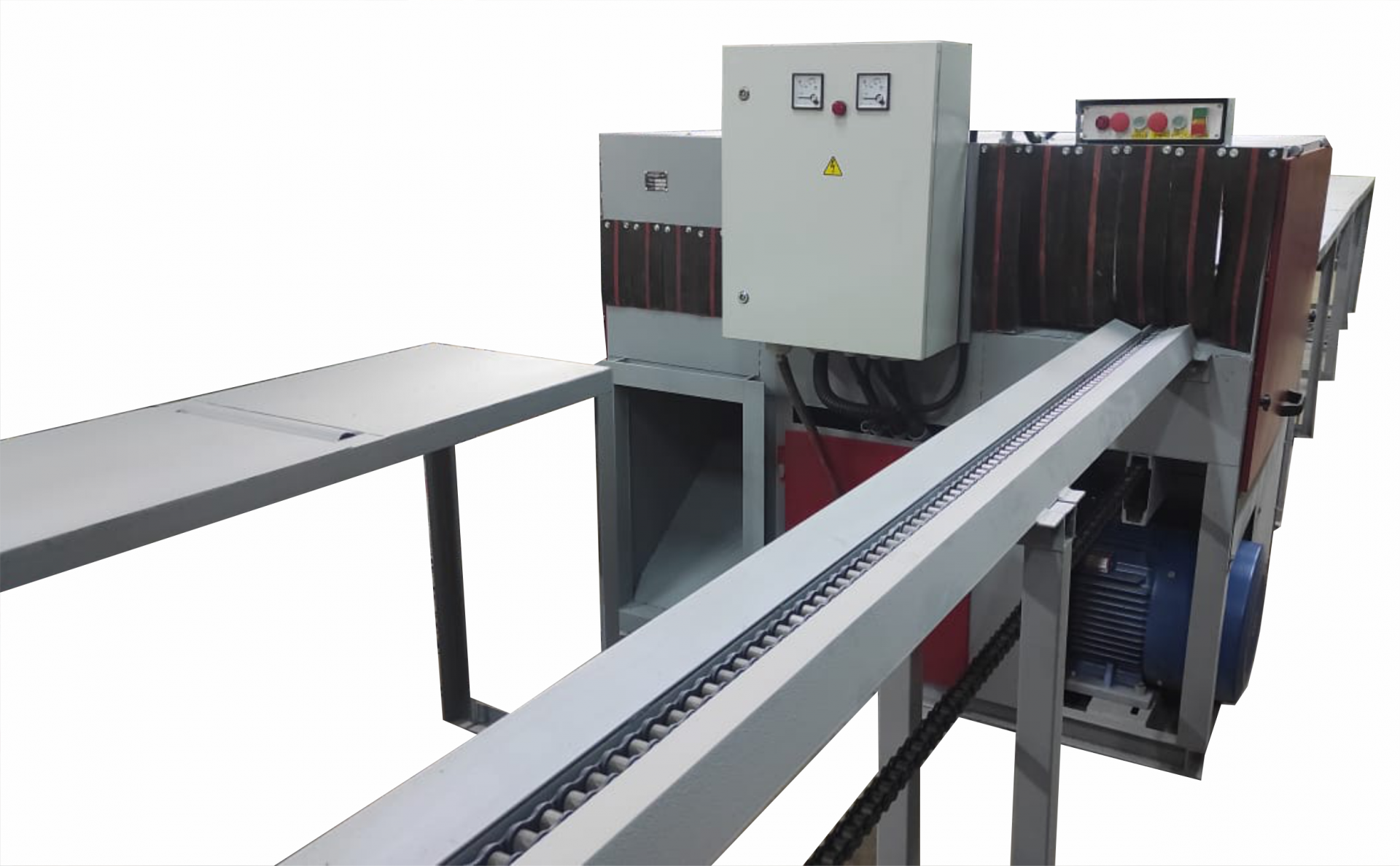

Многофункциональный станок сначала делает из бревна лафет размером от 80 до 160 мм, затем лафет перемещается по наклонным направляющим на подающий стол многопильного агрегата и распиливается на обрезные доски заданных размеров. Процесс распиливания бревна на доски занимает две минуты (в потоке одна минута на одно бревно до получения готовой обрезной доски).

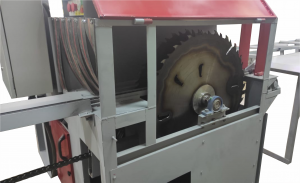

БРУСУЮЩИЙ УЗЕЛ
Длина распиливаемых бревен, мм - Максимальная длина
- Минимальная длина
|
6500
1500 |
| Минимальный диаметр распиливаемых бревен в вершине, мм | 100 |
| Максимальный диаметр распиливаемых бревен в комле (при центральной разлучке 100/120/160 мм), мм | 320/330/340 |
| Толщина получаемого бруса, мм, в пределах | 80…160 |
| Номинальная частота вращения пильного вала, об/мин. | 1400 |
| Количество пильных дисков, шт. | 2 |
| Диаметр пил, мм | 900 |
| Толщина пропила, мм | зависит от пил, обычно 6-8 |
| Расстояние между пилами, мм | 75-160 |
| Скорость вращения пил, об/мин. | 1400 |
| Тип подачи | конвейерный |
| Скорость подачи, м/мин. | регулируемая 4-6-8 |
| Род тока питающей сети | переменный, трехфазный |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение сети, В | 380 |
| Количество электродвигателей, шт. | 2 |
Электродвигатели приводов пил: - Номинальная мощность, кВт
- Номинальная частота вращения электродвигателей приводов пильных валов, об/мин.
|
30
2900 |
Электродвигатель привода подачи: - Номинальная мощность, кВт
- Номинальная частота вращения электродвигателя привода подачи, об/мин.
|
1,1
1000 |
| Суммарная мощность электродвигателей, кВт | 31,1 |

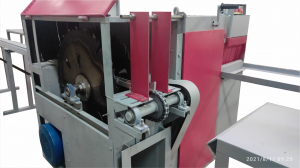

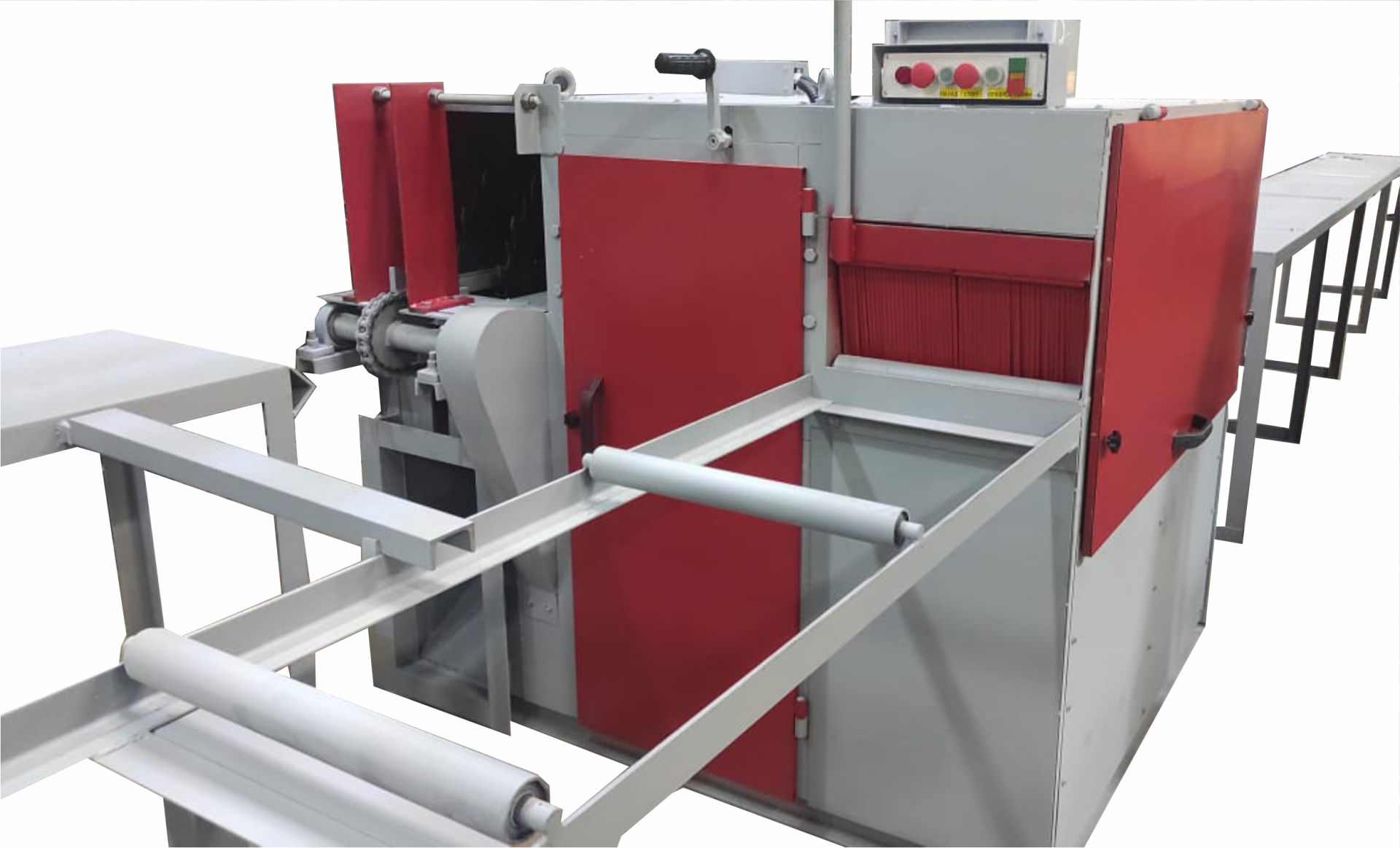

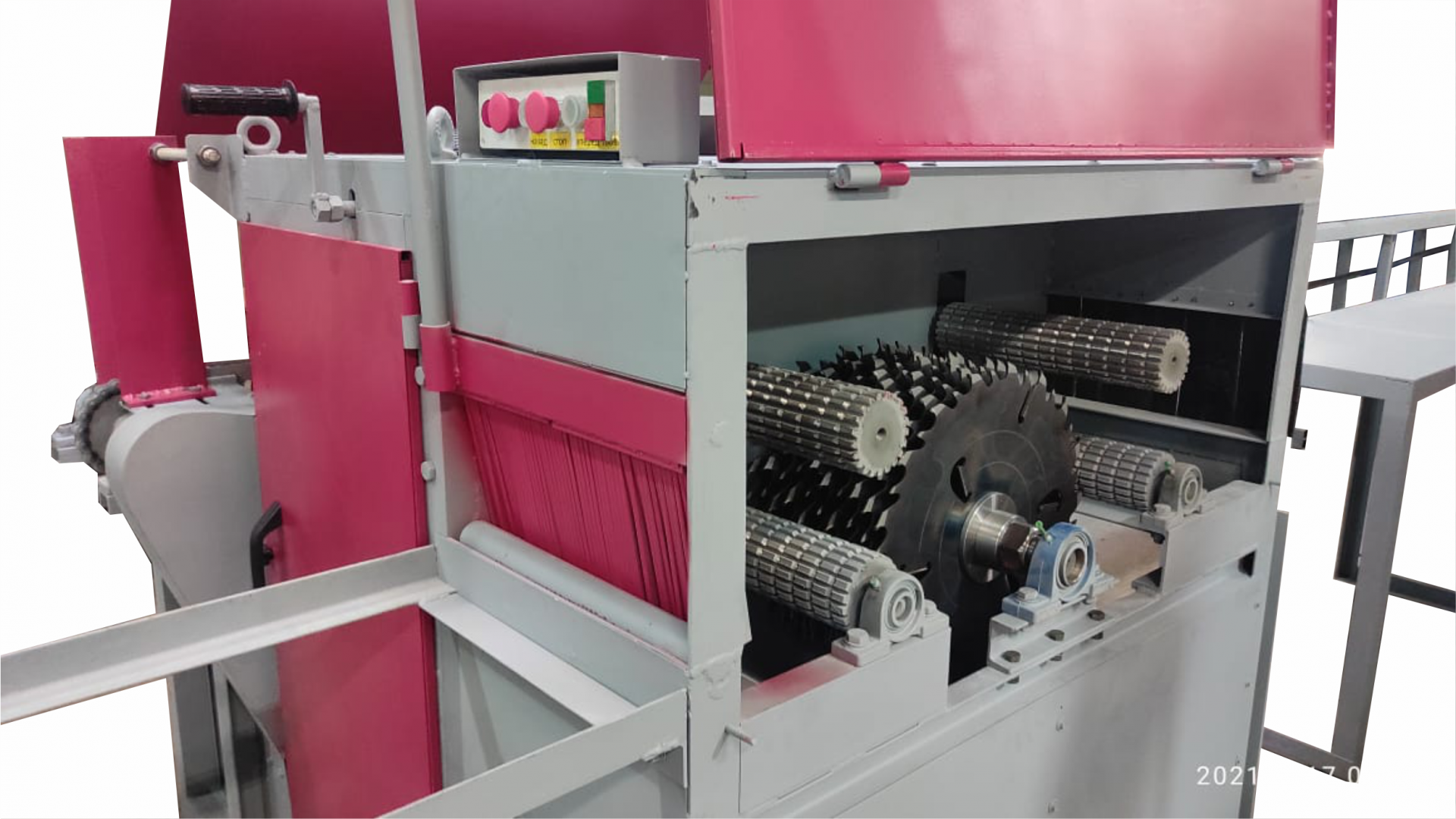

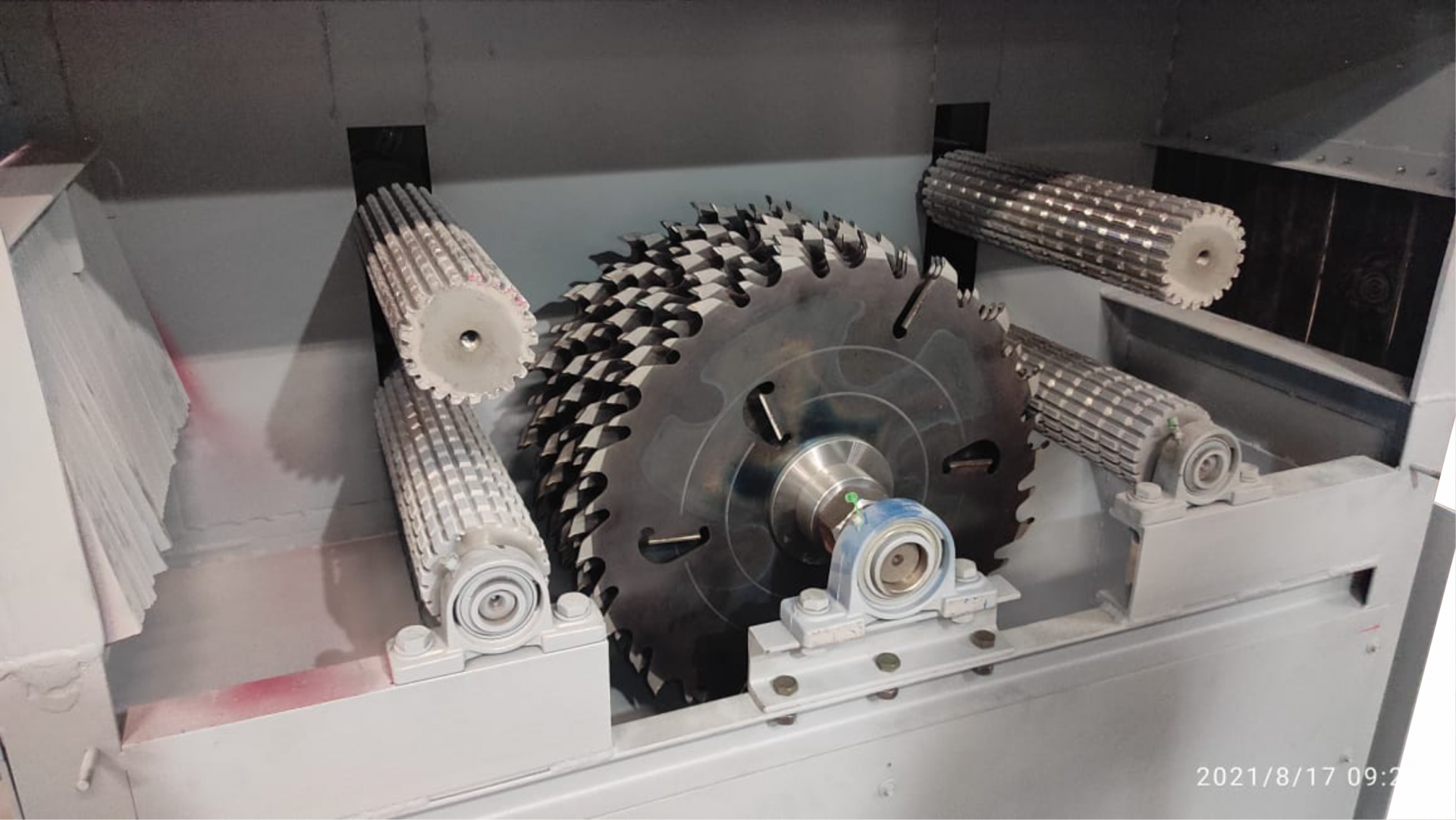

МНОГОПИЛЬНЫЙ УЗЕЛ
Ширина обрабатываемого материала, мм |
не ограничено
10 |
Толщина обрабатываемого материала |
160
50 |
| Длина обрабатываемого материала, мм не менее | 1200 |
| Толщина получаемого бруса, мм, в пределах | 80…160 |
| Скорость резания, м/с, не менее | 55 |
| Номинальная скорость подачи, м/мин. | 4-6-8 |
| Количество пил, шт., не более | 10 |
| Расстояние между крайними пилами, мм не более | 350 |
| Диаметр пил, наибольший, мм | 500 |
| Номинальный диаметр посадочной шейки под инструмент, мм | 50 |
| Номинальное расстояние от пола до рабочей поверхности стола, мм | 950 |
| Род тока питающей сети | переменный, трехфазный |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение сети, В | 380 |
| Количество электродвигателей, шт. | 2 |
Электродвигатель главного привода (пильного вала): - Номинальная мощность, кВт
- Номинальная частота вращения, об/мин.
|
45
2900 |
Электродвигатель привода подачи (подающих вальцов): - Номинальная мощность, кВт
- Номинальная частота вращения, об/мин.
|
1,1
1000 |
Суммарная мощность электродвигателей, кВт
* При диаметре пил 500мм | 46,1 |

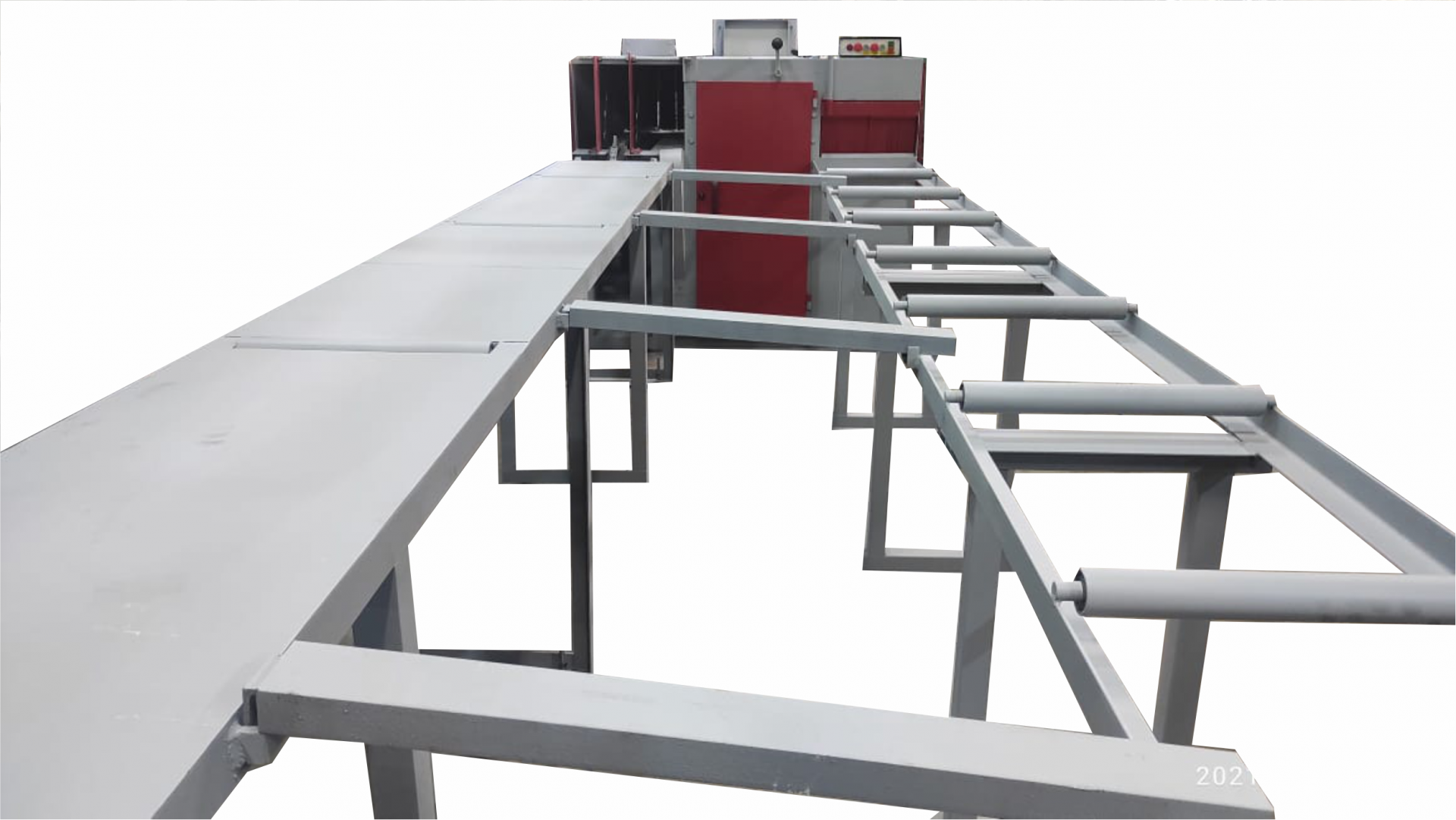

Общие габаритные размеры станка
| Общая длина станка в сборе со столами, мм | 14300 |
| Общая ширина станка, мм | 1680 |
| Общая высота станка, мм | 1510 |
| Общая масса, кг | 2800 |
Размеры станка по секциям
Пильный узел: - длина, мм
- ширина, мм
- высота, мм
- масса, кг
|
1600
1680
1510
1700 |
Стол подающий брусующего узла (2 секции): - длина, мм
- ширина, мм
- высота, мм
- масса, кг
|
3200+4000=7200
900
1030
350 |
Стол приемный брусующего узла (2 секции): - длина, мм
- ширина, мм
- высота, мм
- масса, кг
|
2500+2500=5000
500
1030
250 |
Стол подающий многопильного узла (2 секции): - длина, мм
- ширина, мм
- высота, мм
- масса, кг
|
2500+2500=5000
500
950
250 |
Стол приемный многопильного узла (2 секции): - длина, мм
- ширина, мм
- высота, мм
- масса, кг
|
2500+2500=5000
500
950
250 |
Модели СБМ-950 (84,2 кВт) - Цена: 1190000 руб.
СБМ-950 (92,2 кВт) - Цена: 1220000 руб. Пилы в комплект станка не входят
|
