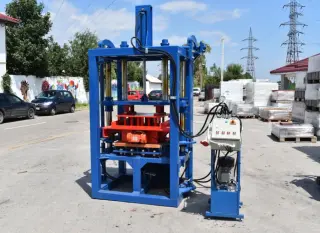

Вибропресс Стационарный SUMAB SVEMLO 72 м2

Вибропресс Стационарный SUMAB SVEMLO 72 м2

Назначение оборудования:

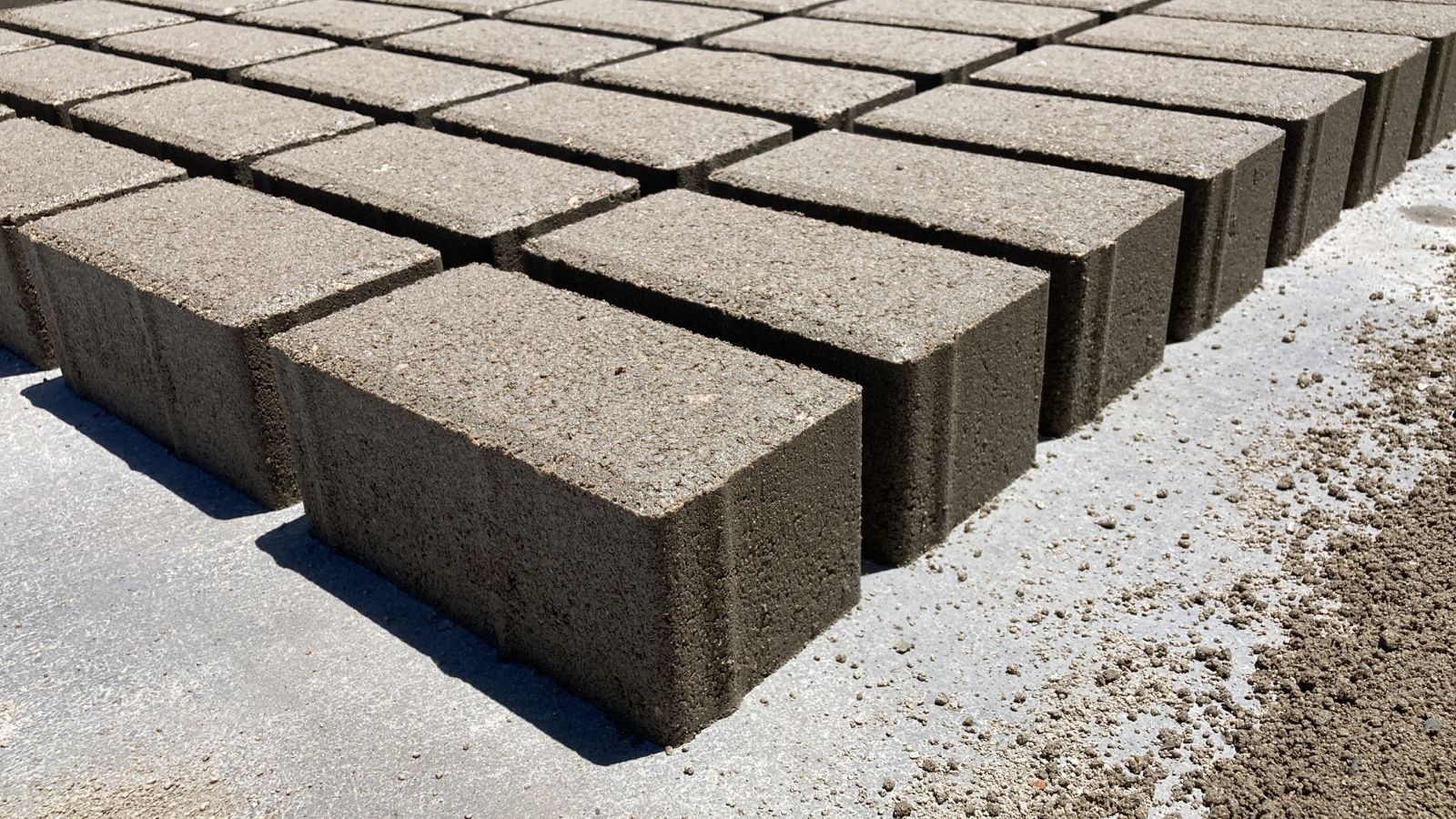

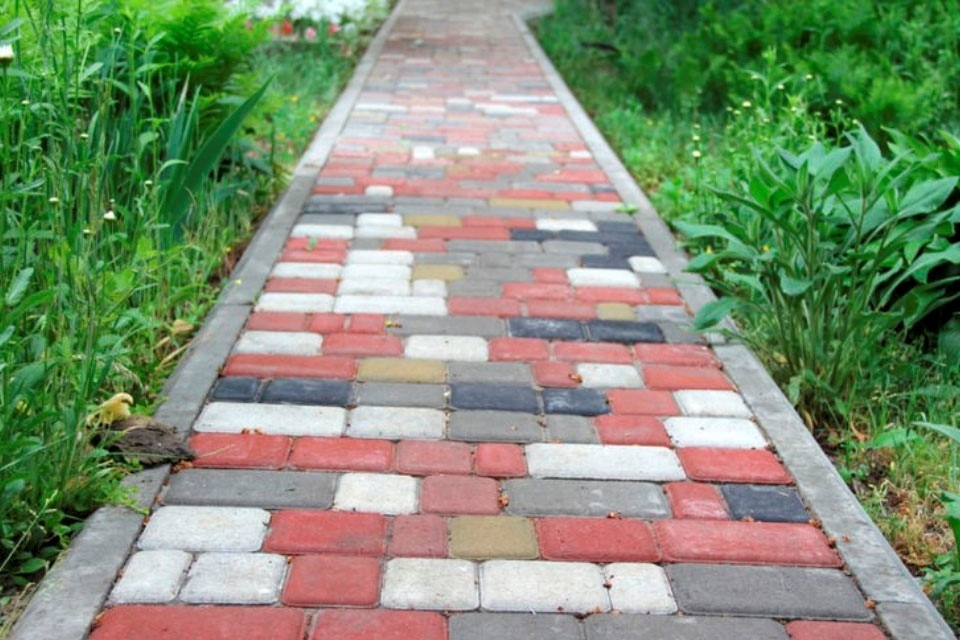

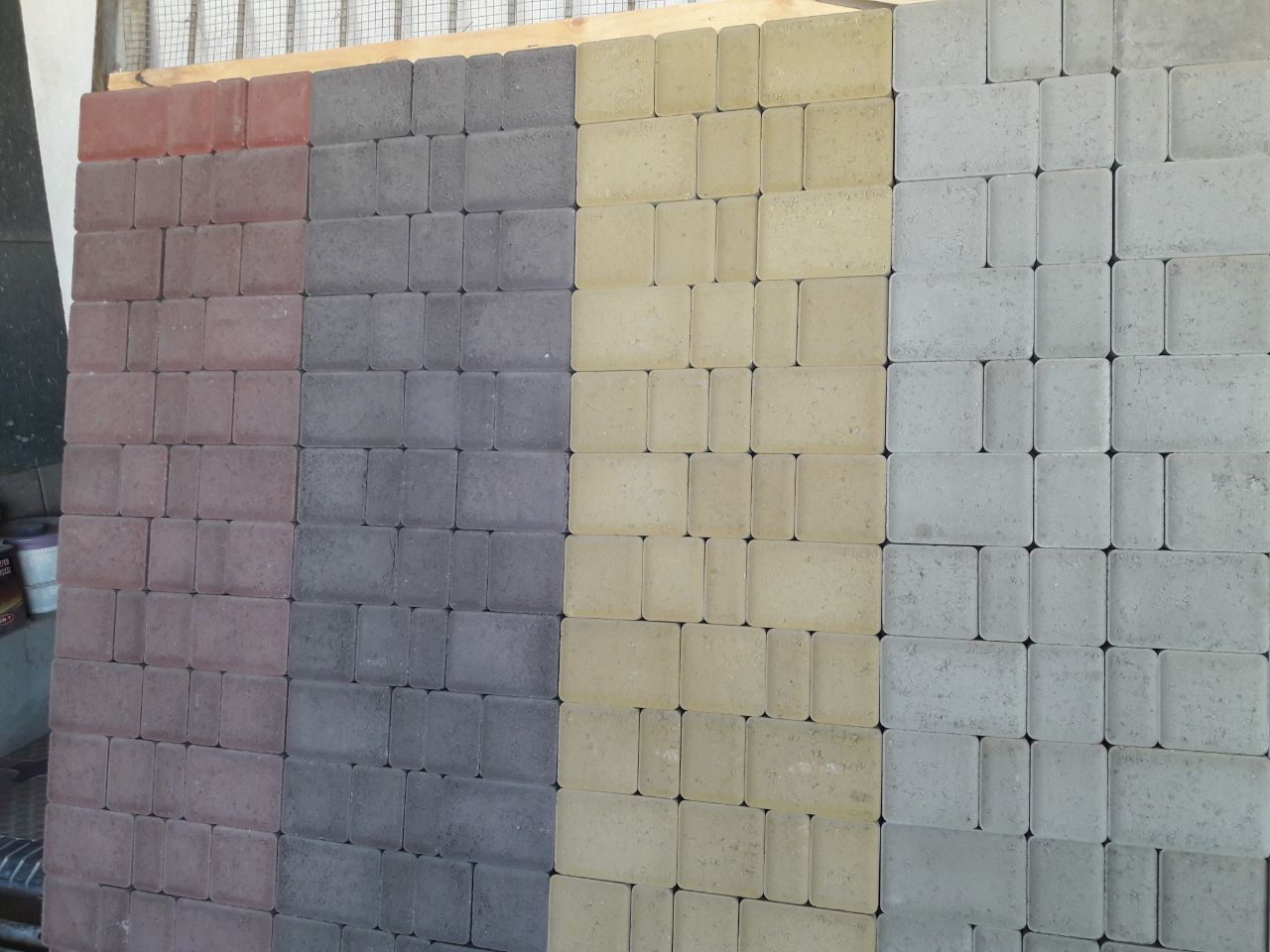

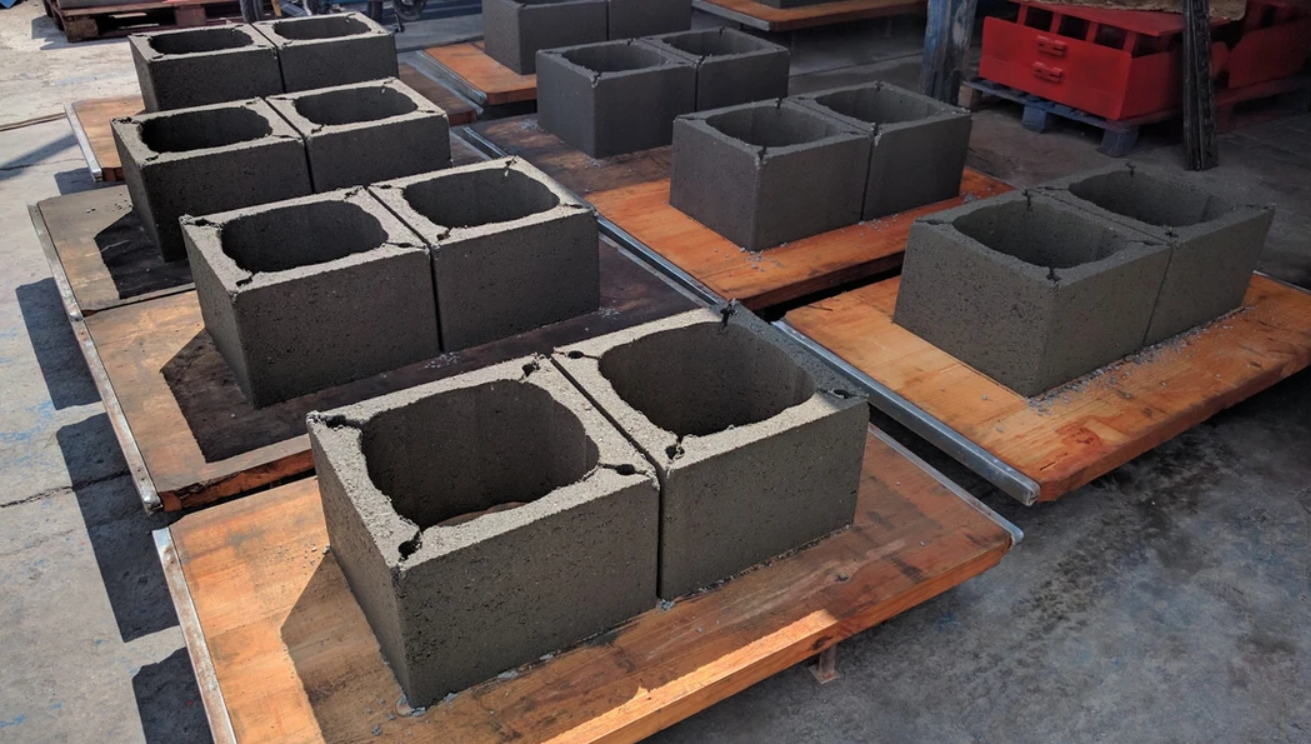

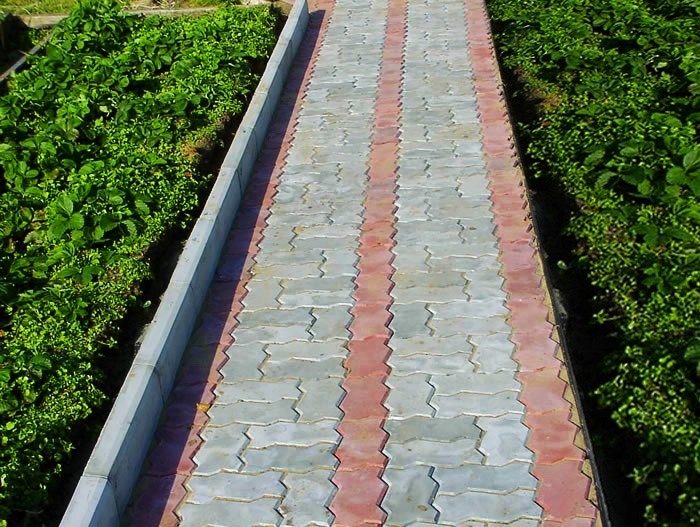

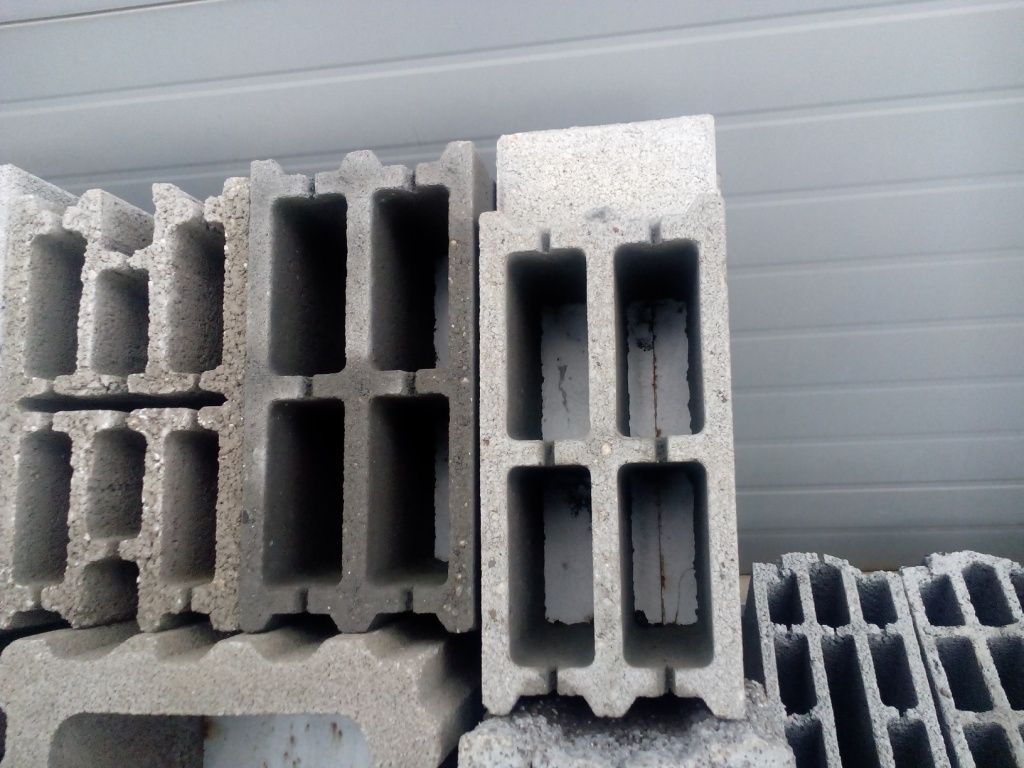

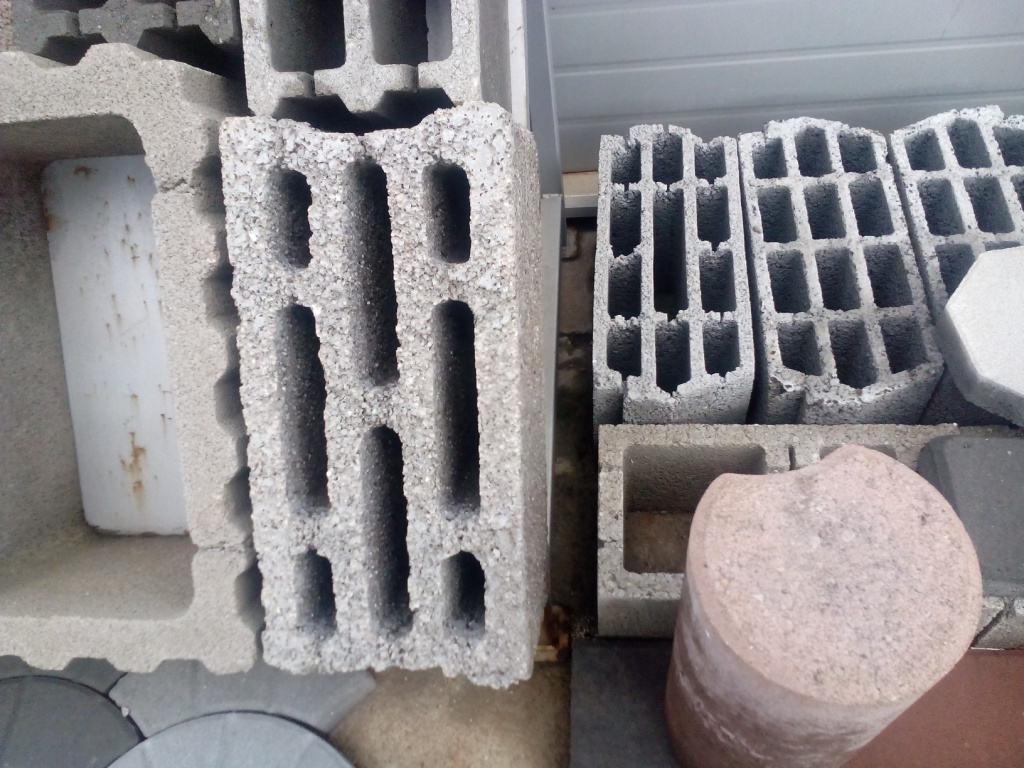

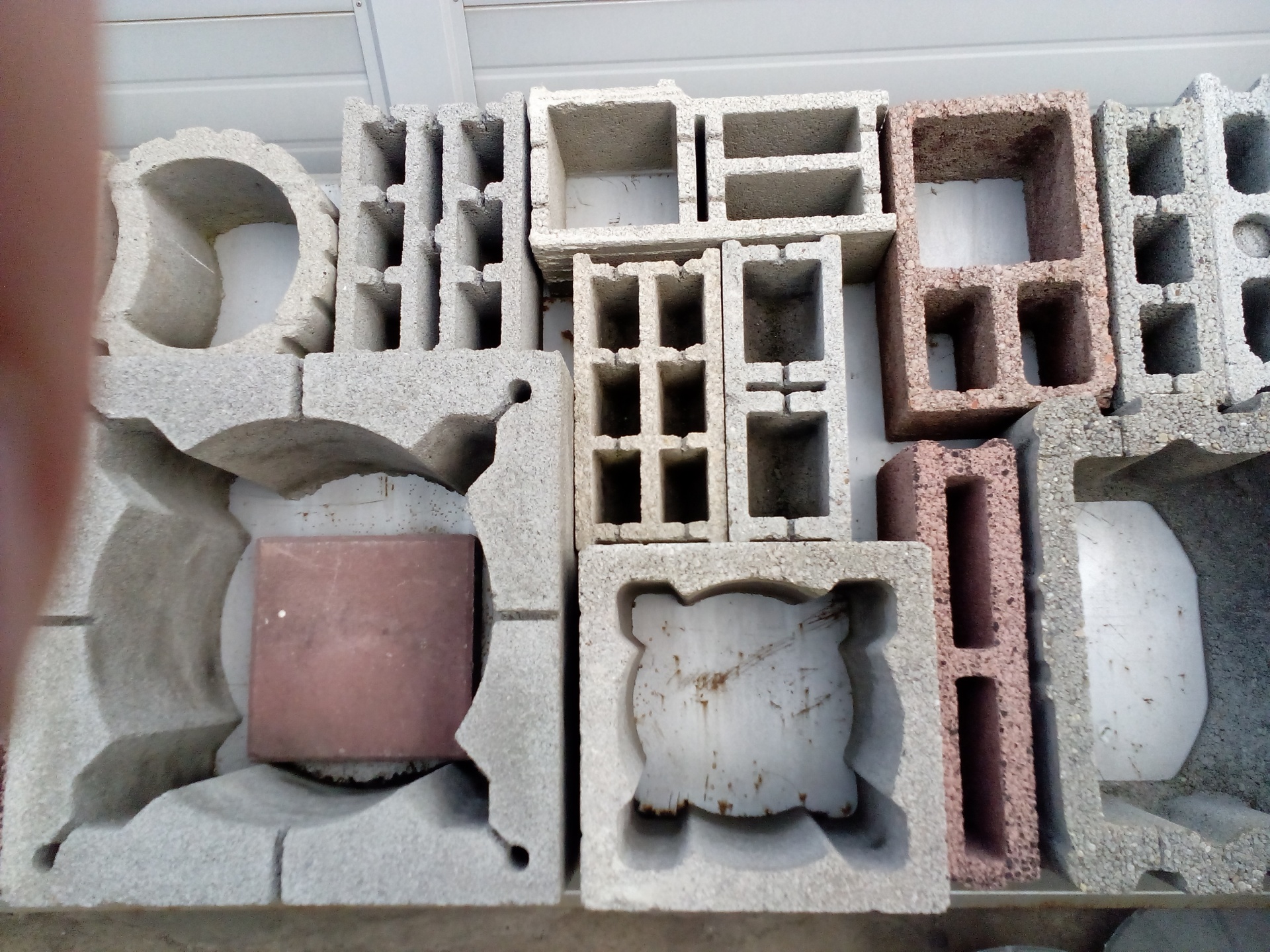

Производство тротуарной плитки, изготовление бордюров, производство бетонных блоков, элементов дымохода, желобов и т.д.

Преимущества:

- Высокое качество бетонных изделий за счет мощного гидроцилиндра, обеспечивающего давление и вибрация;

- Хромированные направляющие;

- Подшипники скольжения с тефлоновым покрытием;

- Широкий ассортимент пресс-форм;

- Надежные механические и гидравлические системы;

- Автоматическая остановка вибрации при достижении высоты бетонных элементов;

- Сокращение времени и усилий на замену пресс-форм (2 часа);

Технические особенности:

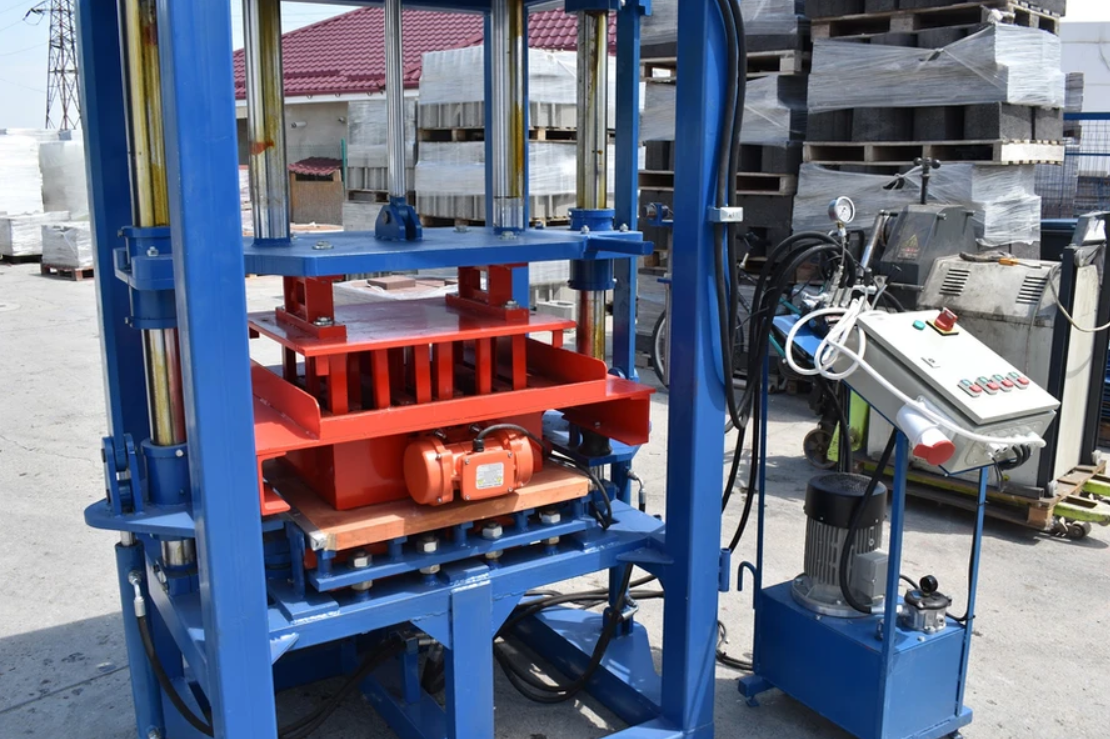

Компоненты: пресс (вибропрессующий агрегат), место для хранения деревянных поддонов, линия подачи поддонов, бункер и ящик для подачи песчано-цементной смеси, линия разгрузки поддонов со свежими изделиями, гидравлическая станция, электрощит управления.

• Размеры поддона: 700x670x40 мм.
• Полезная площадь: 640x640 мм.
• Минимальная/максимальная высота готового изделия: 40/250 мм.
• Частота вибрации: 3000 об/мин.
• Производительность гидравлического насоса: 24 л/мин.

• Продолжительность цикла:

50-60 секунд (блоки)

100–120 секунд (плитка/бордюры)

• Установленная мощность: 4,70 кВт.
• Гидравлический силовой агрегат: 3 кВт.
• Вибромассовые вибраторы: 1,4 кВт.
• Напряжение питания: 380 В.
• Основные размеры:

Ширина: 1,58 м (с присоединенной гидравлической группой)

Длина: 1,10м, Высота: 2,63м с

• Масса машины: 1750 кг.

Производительность максимальная:

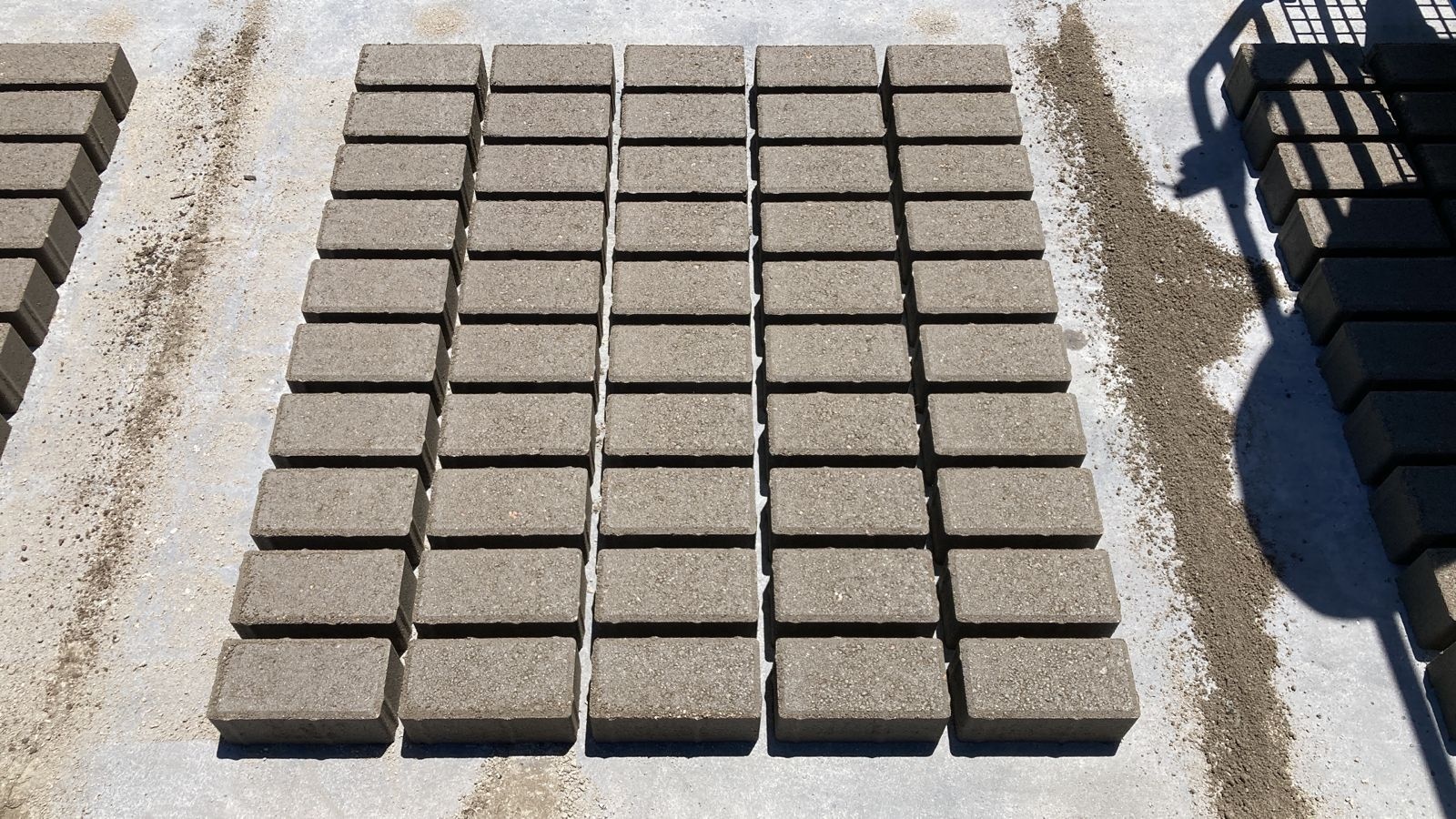

Плитка (100*200*60мм): 72 м2/8ч;

Бордюры (500*100*150мм): 1280 шт/8ч;

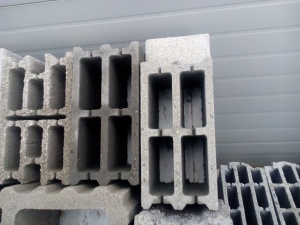

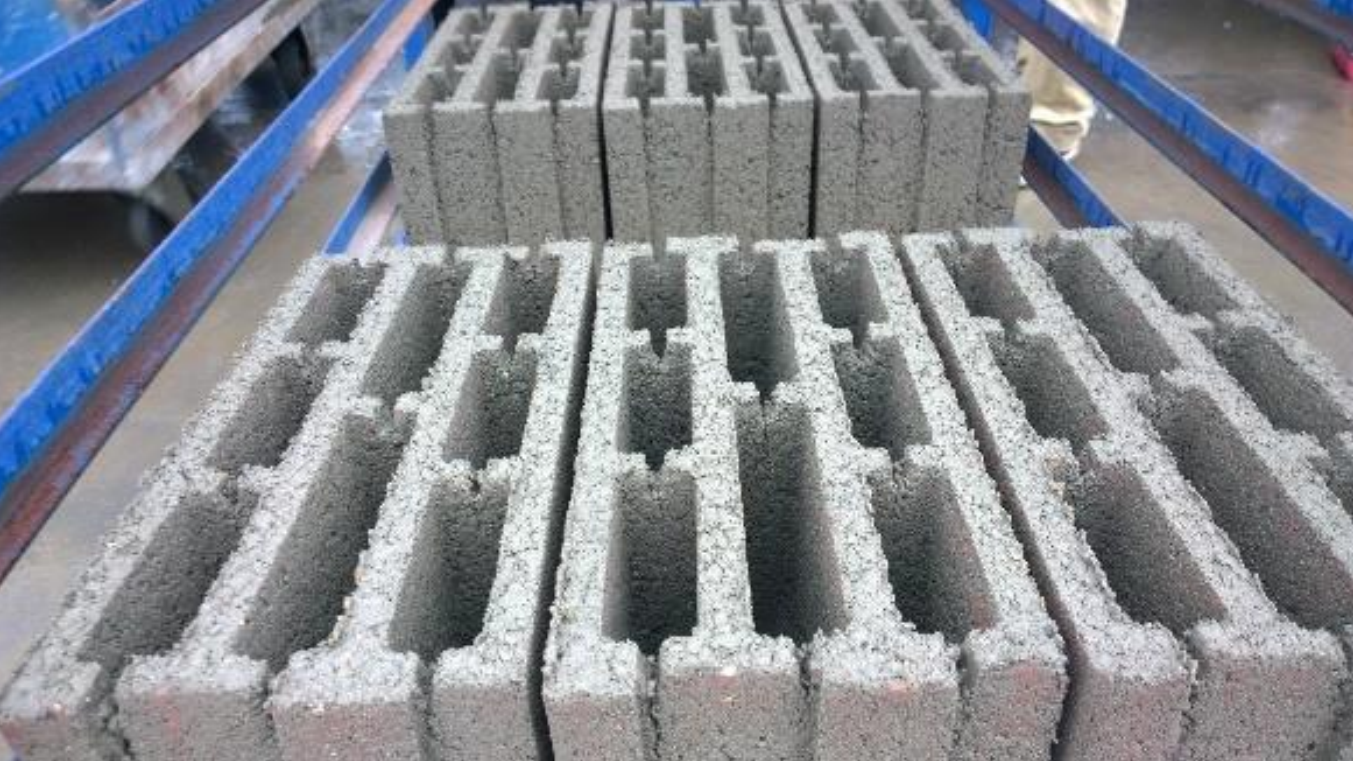

Блоки (200*200*400мм): 1200 шт/8ч;

Для достижения максимальной производительности стационарного вибропресса SUMAB SVEMLO 72 можно приобрести следующее оборудование и аксессуары:

Бетонный завод;

• Ленточный конвейер;
• Пресс-формы для различных видов бетонных изделий;

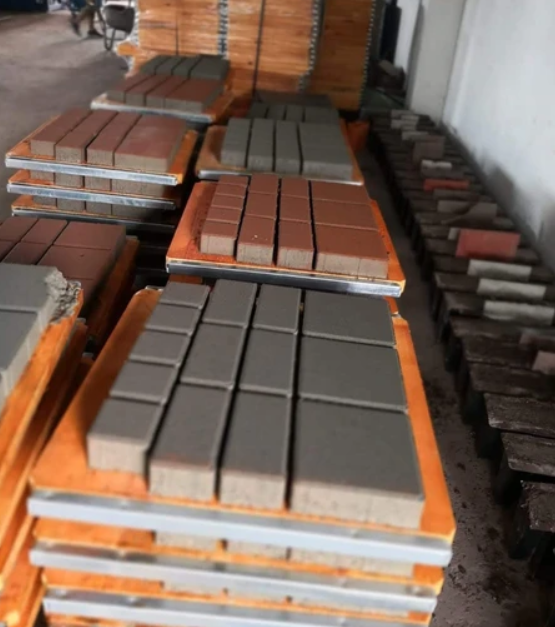

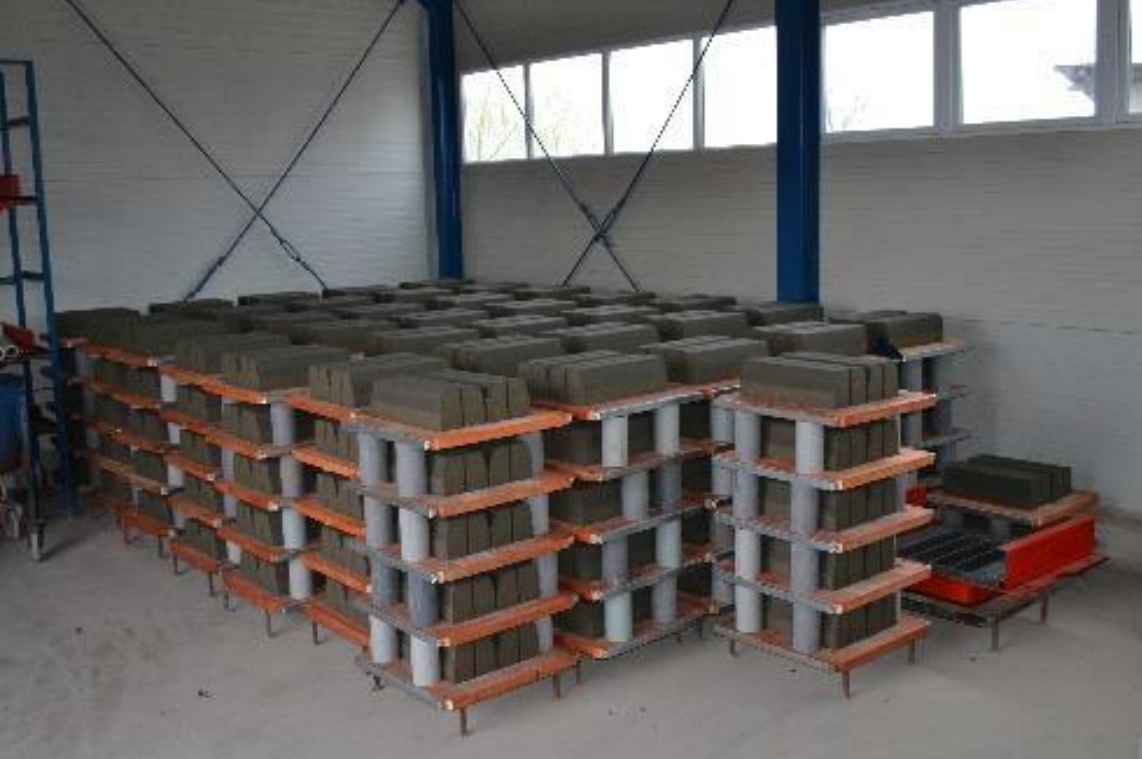

• Технологические поддоны;
• Кран для перегрузки готовой (сухой) продукции;
• Доп. оборудование и смеситель для лицевого слоя;

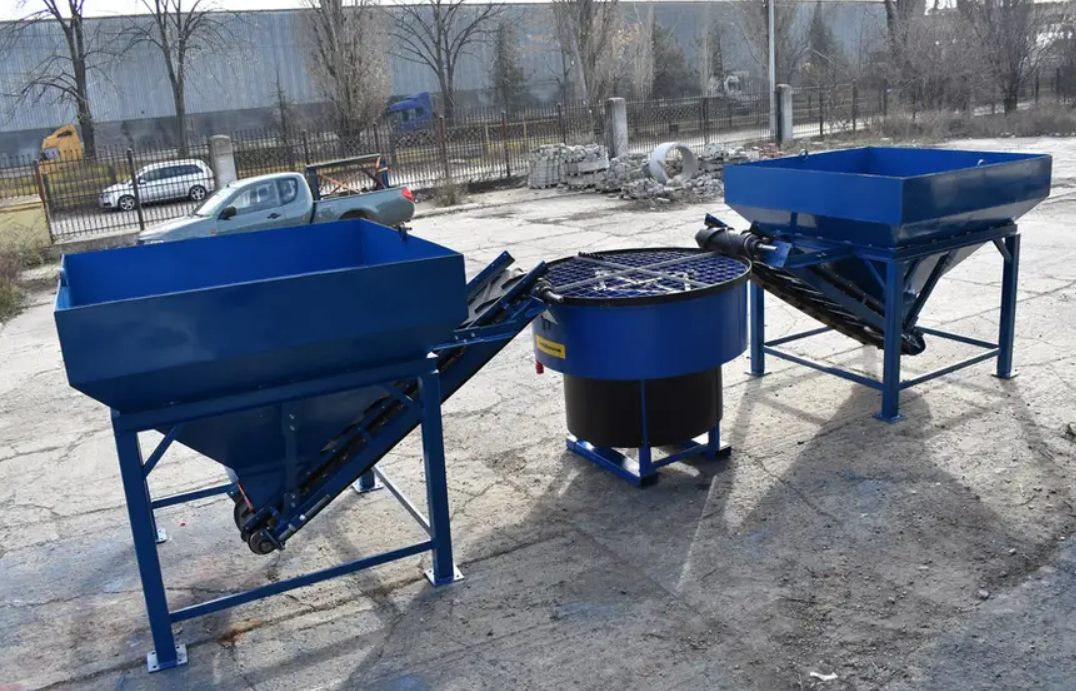

Бетонный завод SUMAB SVEMLO 700:

Компоненты:

Бункеры инертных материалов

Бункер для хранения гравия – емкость 8м3

Бункер для хранения песка – емкость 8м3

Электродвигатель-вибратор, облегчающий подачу заполнителя

Конвейер для подачи инертных материалов в смеситель

Длина 6м

Двигатель 1,5 кВт (380 В)

ПЛК управляет объемным дозированием.

Смеситель вертикального типа 700 литров;

Стенки и дно покрыты броней;

Гидравлическое управление открытием;

Дозирование воды и добавок;

Полезный объем: 500 литров

Скорость вращения: 32 об/мин.

Электродвигатель: 22 кВт(380В)

Размеры: 2,10 х 2,30 х 2,60 м

Масса: 2700 кг.

Цементные весы

300 кг емкость

Поток, поддерживаемый компрессором

Шнек подачи цемента

Длина: 5,6 м; двигатель 2,2 кВт, диаметр 139мм

Подача цемента в миксер

Конвейерная лента для подачи бетона

Длина 6м

Двигатель 1,5 кВт (380 В)

Перемещает бетон из миксера в бункер машины.

Кабина с панелью управления ПЛК

- Mitsubishi PLC;

- Возможность автоматического или ручного управления;

Производительность: 6 м3/ч

Цементный силос для бетонного завода

- Вместимость: 24 м3

- Силос оснащен клапаном сброса давления, индикатором низкого объема и флюидизатором.

- Внутренний диаметр 2500 мм;

- Высота цилиндрической оболочки 4500 мм;

- Высота конического днища 1700 мм;

- Габаритная высота, вкл. перила 8700 мм.
