Гидравлический перфоратор Sandvik HL710S

SANDVIK HL710S ROCK DRILL

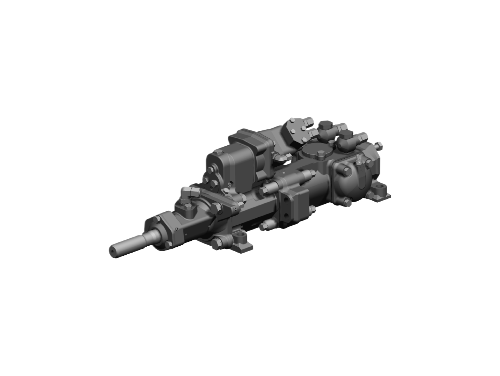

Sandvik HL710S - это гидравлический перфоратор с верхним отбоем, предназначенный для бурения длинных подземных скважин DL2710 и DL2720. Он способен сверлить отверстия диаметром 54 ... 89 мм глубиной до 38 метров с использованием стержней T35, T38, T45, T51 MF или трубчатых стержней диаметром 65 мм.

Основные характеристики:

• Диапазон диаметров отверстий: 54–89 мм
• Кинетическая мощность: 20 кВт
• Частота ударов: 52 Гц
• Давление удара: до 190 бар
• Давление вращения: до 200 бар
• Двигатель вращения: OMT200/250
• Длина хвостовика: 600 мм

ИНСТРУМЕНТЫ ДЛЯ ОБРАБОТКИ ГОРНЫХ ПОРОД:

1. Резьба:

• T35, T38, T45, T51

1. Диаметр стержня (мм):

• 39, 39, 46, 65 (трубка), 52

1. Диаметр отверстия (мм):

• 54–57, 64, 76, 76–89, 89

ОСНОВНЫЕ РАЗМЕРЫ:

• Длина (A): 1 340 мм
• Длина (B): 1 135 мм
• Высота (C): 286 мм
• Ширина: 332 мм
• Вес: 245 кг

АККУМУЛЯТОРЫ

1. Тип аккумулятора: Газовый аккумулятор.
2. Газ: Азот (N2).
3. Давление:

• Высокое давление (HP): 50 бар.
• Низкое давление (LP): 4 бара.

1. Заправочный клапан: Vg8 DIN7756.

Механизм вращения:

• Двигатель: орбитальный, модели OMT200 и OMT250.

Характеристики:

• Крутящий момент: OMT200 — 1 095 Нм, OMT250 — 1 335 Нм.
• Скорость вращения: 0–180 об/мин у обеих моделей.
• Расход при максимальной скорости: OMT200 — 79 л/мин, OMT250 — 99 л/мин.

Давление промывки: 20 бар, максимальное, воздух/вода.
Смазка хвостовика: технология или процесс.
Поток воздуха: 200–300 л/мин.
Давление: 4–7 бар.
Расход масла: 250–550 г/ч.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ МАСЛА

• Оптимальная рабочая температура масла: +40°C… +60°C.
• Контролируйте температуру, чтобы избежать негативных последствий для системы.
