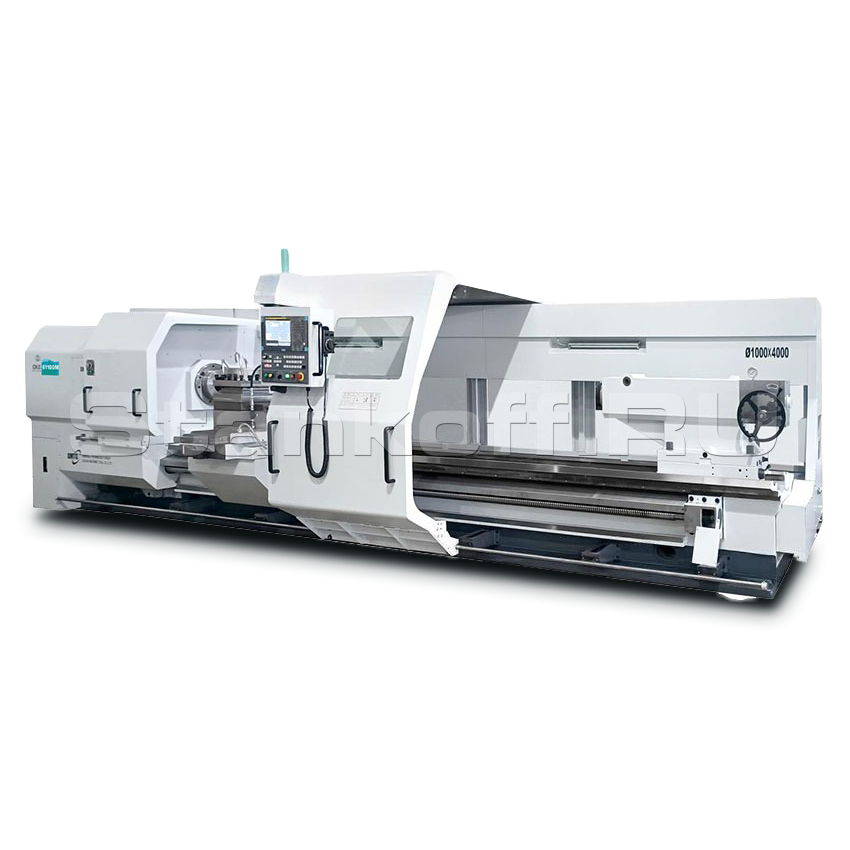

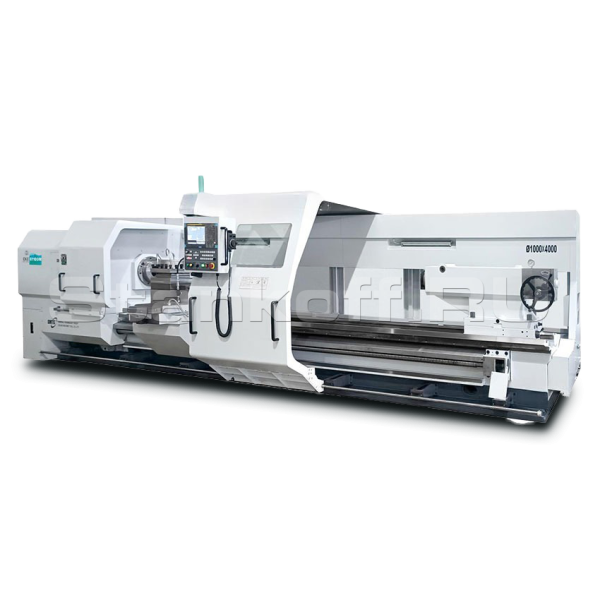

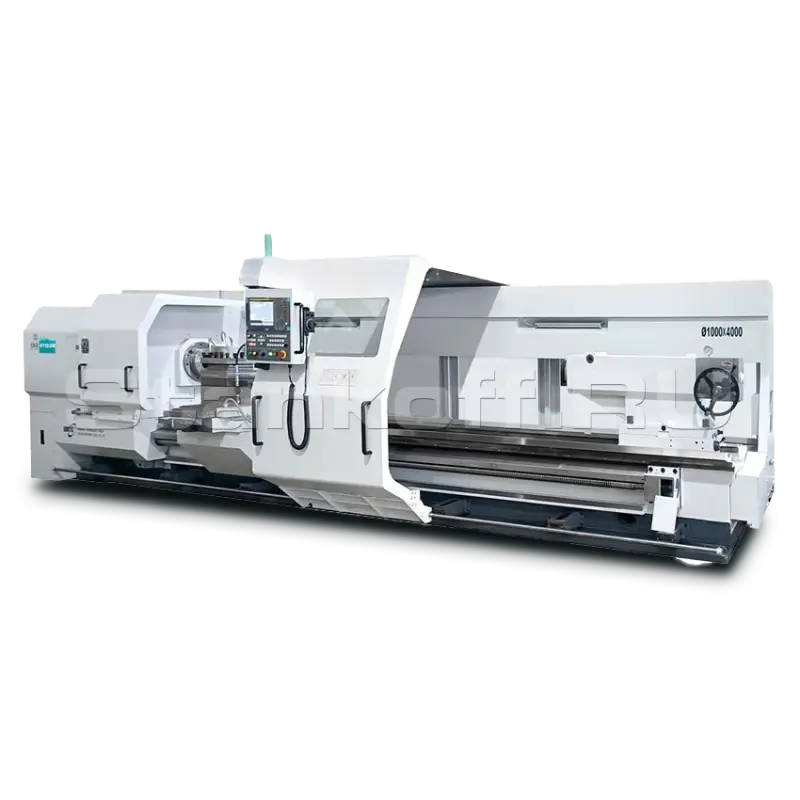

Токарный станок с ЧПУ CKE61100M/4000

Детальное описание

Токарный станок с ЧПУ CKE61100M – мощный высокопроизводительный станок с ЧПУ, предназначенный для обработки валов длиной до 8 м и крупногабаритных деталей, таких как крышки, фланцы и шкивы, из стали, чугуна, цветных металлов и сплавов. Обеспечивает силовое точение с подачей до 10 мм за проход, что делает его эффективным решением для энергетики, химической, аэрокосмической и автомобильной промышленности.

Особенности

Инновационная система ЧПУ: Fanuc 0i TF Plus (опции: Siemens 828D / GSK 988TA).
Трехдиапазонный привод шпинделя с автоматическим переключением для высокой эффективности.
Серводвигатель шпинделя Fanuc Alpha iI, серводвигатели по осям Fanuc Alpha iS.
4-позиционный электромеханический сменщик инструментов (опция: 8-позиционный).
Механический 4-кулачковый патрон 1000 мм (опция: гидравлический 3-кулачковый).
Мощная задняя бабка (опции: гидравлическая, с электрическим приводом перемещения).
Монолитная цельнолитая станина с усилениями: высокая жесткость, вибростойкость, надежность.
Широкие (755 мм) закаленные призматические направляющие (HRC ≥50).
Направляющие с низкофрикционным покрытием Turcite-B для плавного и точного движения. Шлифованные шариковые винты перемещений по осям класса точности C3.
Прецизионные подшипники и шариковые винты обеспечивают точное позиционирование при большом съеме стружки.
Система подачи СОЖ с баком 780 л.
Автоматическая импульсная смазка направляющих и винтов.
Циркуляционная смазка шпиндельной бабки.
Ленточный транспортер для стружки, производительность 20 кг/мин.

Комплектация

Механический 4-кулачковый токарный патрон Ø1000 мм
4-позиционный электромеханический сменщик инструмента
Механическая задняя бабка
Ленточный транспортер для удаления стружки
Система подачи СОЖ
Автоматическая система смазки направляющих и ШВП
Обслуживающий инструмент
Руководство по эксплуатации на русском языке

Система ЧПУ	GSK 988TA
Диаметр обработки над станиной, мм	1000
Диаметр обработки над суппортом, мм	630
Межцентровое расстояние, мм	4000
Ширина станины, мм	755
Максимальный вес заготовки (в патроне / в центрах и люнете), кг	1500 / 8000
Число оборотов шпинделя (с патроном / без патрона), об/мин	2 - 315 / 2 - 500
Количество ступеней (авт. переключение)	3
Проходное отверстие шпинделя, мм	130
Фланец шпинделя	A2-15 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя	Метрический 140 (1:20)
Диаметр шпинделя в передней опоре, мм	220
Максимальный крутящий момент шпинделя, Нм	6150
Перемещение по оси X, мм	520
Перемещение по оси Z, мм	4000
Скорость рабочей подачи по оси X, мм/мин	1000
Скорость рабочей подачи по оси Z, мм/мин	1000
Скорость быстрого хода по оси X, мм/мин	6000
Скорость быстрого хода по оси Z, мм/мин	8000
Диаметр / шаг ШВП по оси X, мм	40 / 5
Диаметр / шаг ШВП по оси Z, мм	80 / 16
Повторяемость, мм	±0,003
Позиционирование, мм	±0,005
Тип сменщика инструмента	Электромеханический
Количество инструмента	4 (опция: 8)
Максимальная высота державки резца, мм	40
Время смены инструмента, с	4 / 2,2 (4 / 8-поз.)
Точность позиционирования сменщика инструмента, мм	0,008
Конус пиноли задней бабки	МК6
Диаметр пиноли задней бабки, мм	200
Ход пиноли задней бабки, мм	300
Емкость бака СОЖ, л	780
Напряжение, В	380
Частота тока, Гц	50
Общая потребляемая мощность, кВт	48
Мощность двигателя шпинделя, кВт	22/26
Габаритные размеры (ДxШxВ), мм	8820x2300x2200
Масса станка, кг	16000
