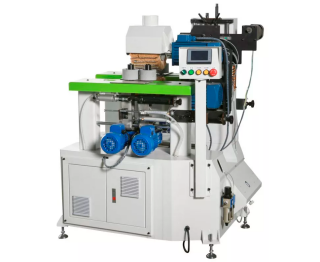

Двусторонний щеточный шлифовальный станок ДЩС-100

Детальное описание

Станок предназначен для финишной шлифовки с двух сторон (слева-справа) в автоматическом режиме ножек и иных элементов стульев, изогнутых и прямых брусков непостоянного и постоянного сечения. Шлифование производится на массивных заготовках, на изделиях из МДФ.

Схема обработки

Конструктивные особенности

Шлифовальные узлы

Служат для шлифования по двум плоскостям заготовки (сверху-снизу). Лепестковые щетки применяются для шлифования профилированных и радиусных заготовок.

Осицилляция шлифовальных лент

Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.
Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки

Панель управления

Удобное управление с PLC контроллера. На одном дисплее устанавливаются основные параметры обработки:
— Скорость подачи заготовки.
— Скорость вращения шлифовальной ленты.
— Включение подачи

Заготовка, материал	Стулья
Скорость подачи, м/мин	6 - 15
Общая мощность, кВт	3
Мощность двигателей шлифовальных узлов, кВт	1,5 x 2
Мощность двигателей подающих роликов, Вт	180 x 4
Мин. длина детали, мм	360
Макс. ширина детали, мм	100
Макс. толщина детали, мм	100
Расположение рабочих групп	верх-низ (щётки)
Габаритные размеры
Длина, мм	1250
Ширина, мм	930
Высота, мм	1600
Вес, кг	330
