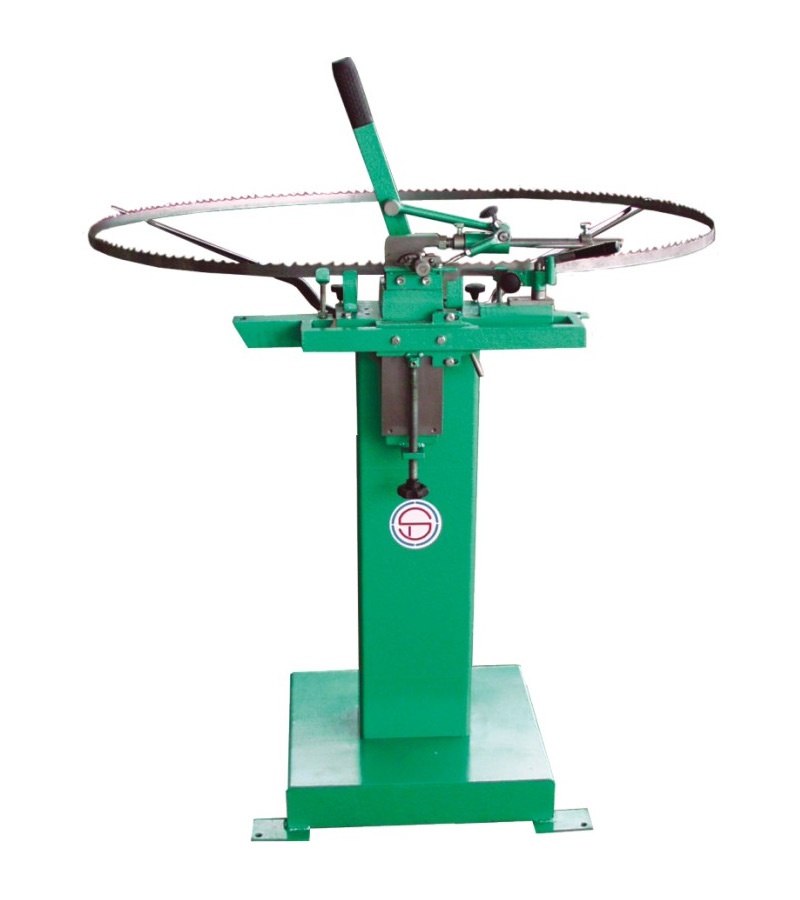

Разводной станок для разводки зубьев ленточных пил RWV

Детальное описание

Назначение

Станок предназначен для разводки зубьев ленточных пил.

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.

Схема обработки

Конструктивные особенности

Ручной режим разводки

За один ход рукоятки приводится в движении толкатели подачи пилы и развода зубьев.

Толкатели развода зубьев

Развод одновременно двух зубьев осуществляется специальными твердосплавными поворотными пластинами. Дополнительные разводные пластины обеспечивают жесткость основания зуба пилы в момент развода.
Конструкцией станка предусмотрено два типа развода зубьев: влево - вправо - прямо, влево - вправо

Индикатор величины развода

Величина развода определяется индикатором часового типа.

Технические характеристики станка для разводки зубьев ленточных пил RWV
величина разводки	0,3 - 0,5 мм
точность разводки	+/- 0,05 мм
рабочая скорость	70 зубьев/мин
наибольшая длина пил	5100 мм
ширина пил	20 - 80 мм
шаг зубьев	22 мм
высота зубьев	5 - 15 мм
толщина пил	0,9 - 1,3 мм
габариные размеры	450х150х300
масса	11 кг
