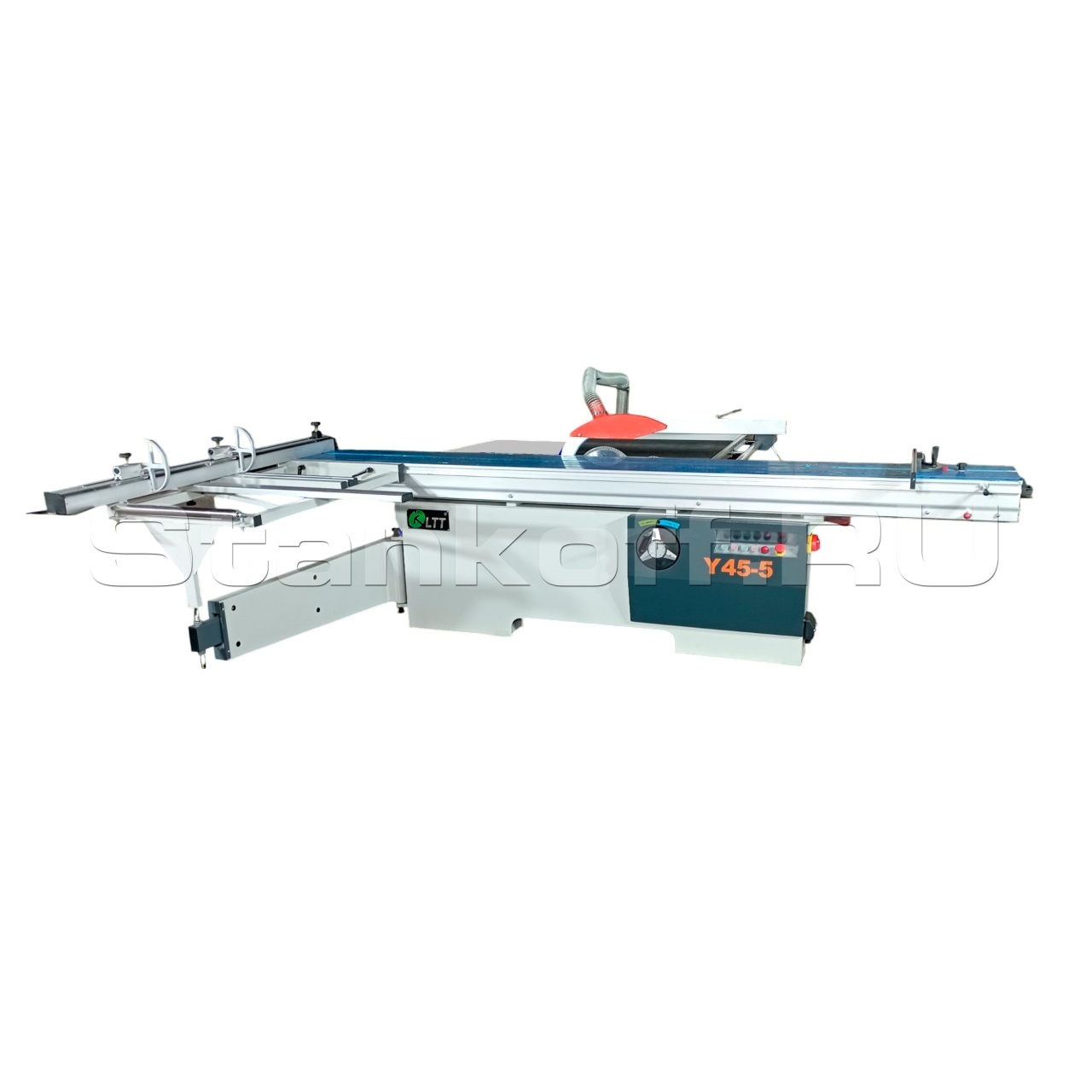

Форматно-раскроечный станок с наклоном пилы Y45-5

Детальное описание

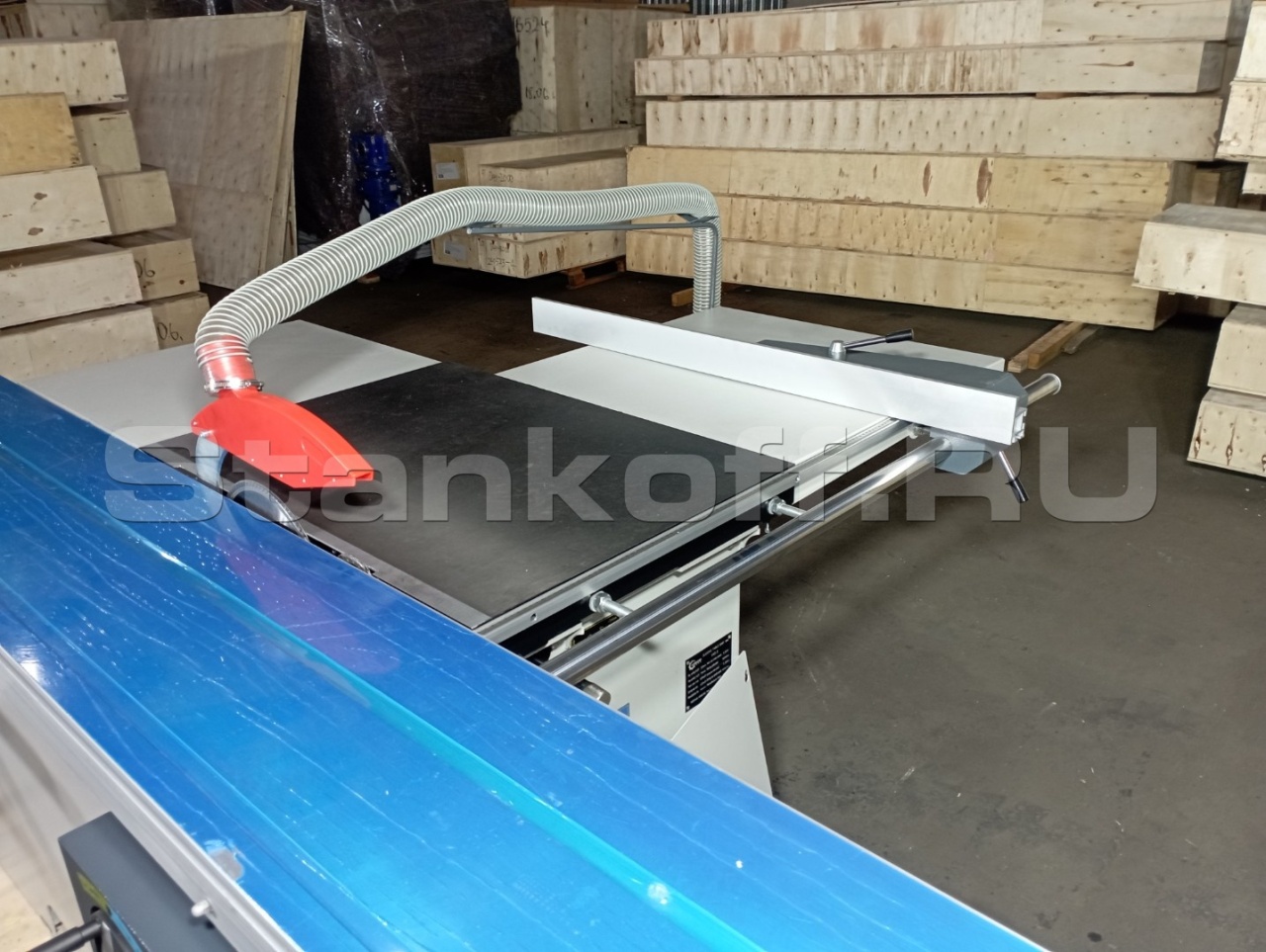

Форматно-раскроечный станок с наклоном пилы Y45-5 оснащён наклоняемой пилой и подвижной кареткой на роликовых направляющих. Он предназначен для штучного и пакетного раскроя плитных материалов, в том числе облицованных ламинатом. Его конструкция обеспечивает высокий запас прочности, что гарантирует стабильное функционирование всех узлов и механизмов.

Алюминиевая каретка длиной 3200 мм и шириной 370 мм оснащена стальными круглыми упрочнёнными направляющими. Наружная регулировка подрезной пилы обеспечивает удобство в работе. Надёжные роликовые направляющие каретки гарантируют плавное перемещение. Независимые двигатели мощностью 5,5 кВт для основной пилы и 1,1 кВт для подрезной обеспечивают высокую производительность и эффективность работы станка.

Схема обработки

Конструктивные особенности

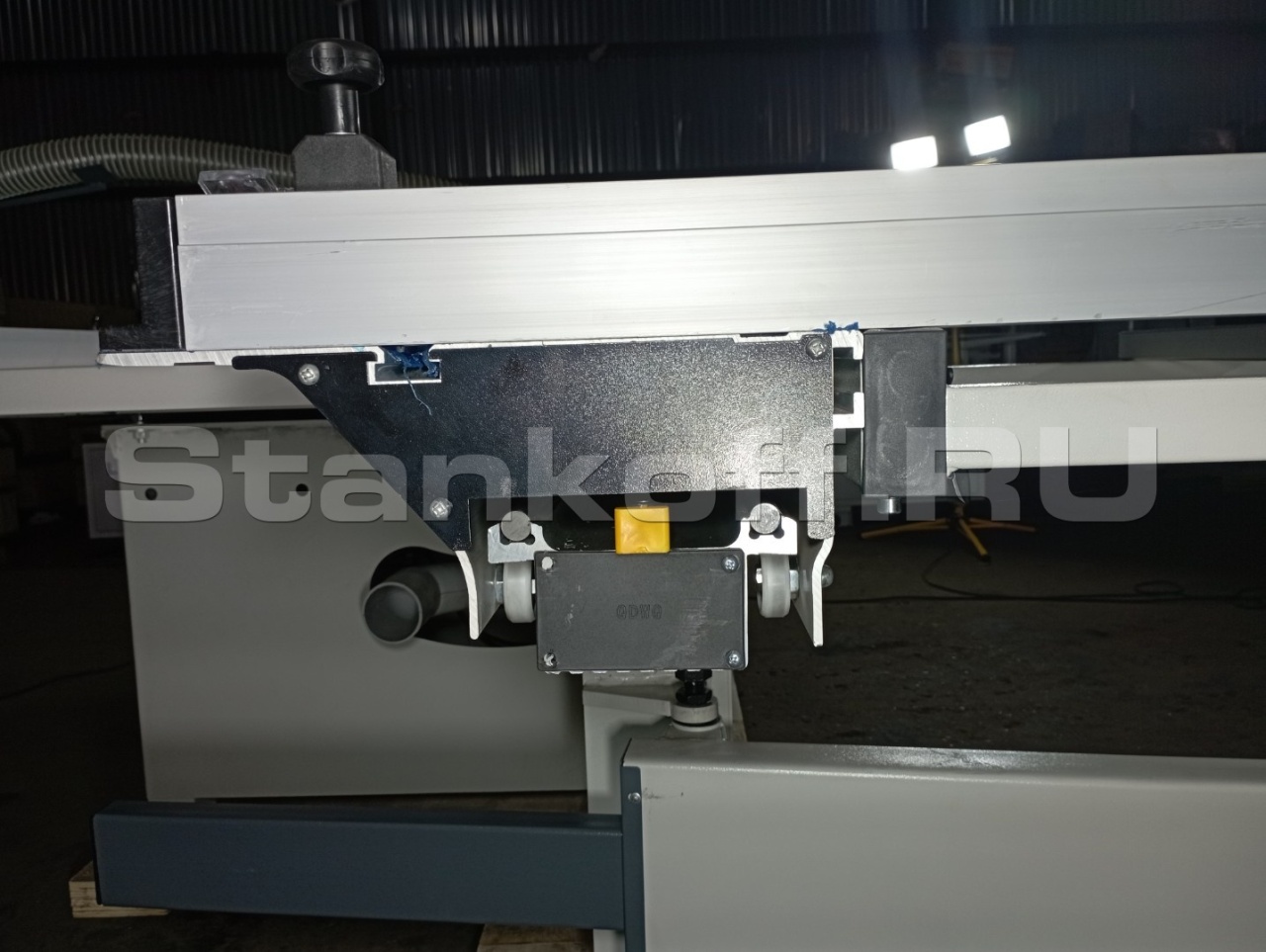

Роликовая каретка

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.

Усиленная конструкция

Станина имеет жесткую сварную конструкцию. Усиленная конструкция стола обеспечивает точность и качество раскроя.

Защитный кожух

Защитный кожух обеспечивает безопасную работу и удаление опилок.

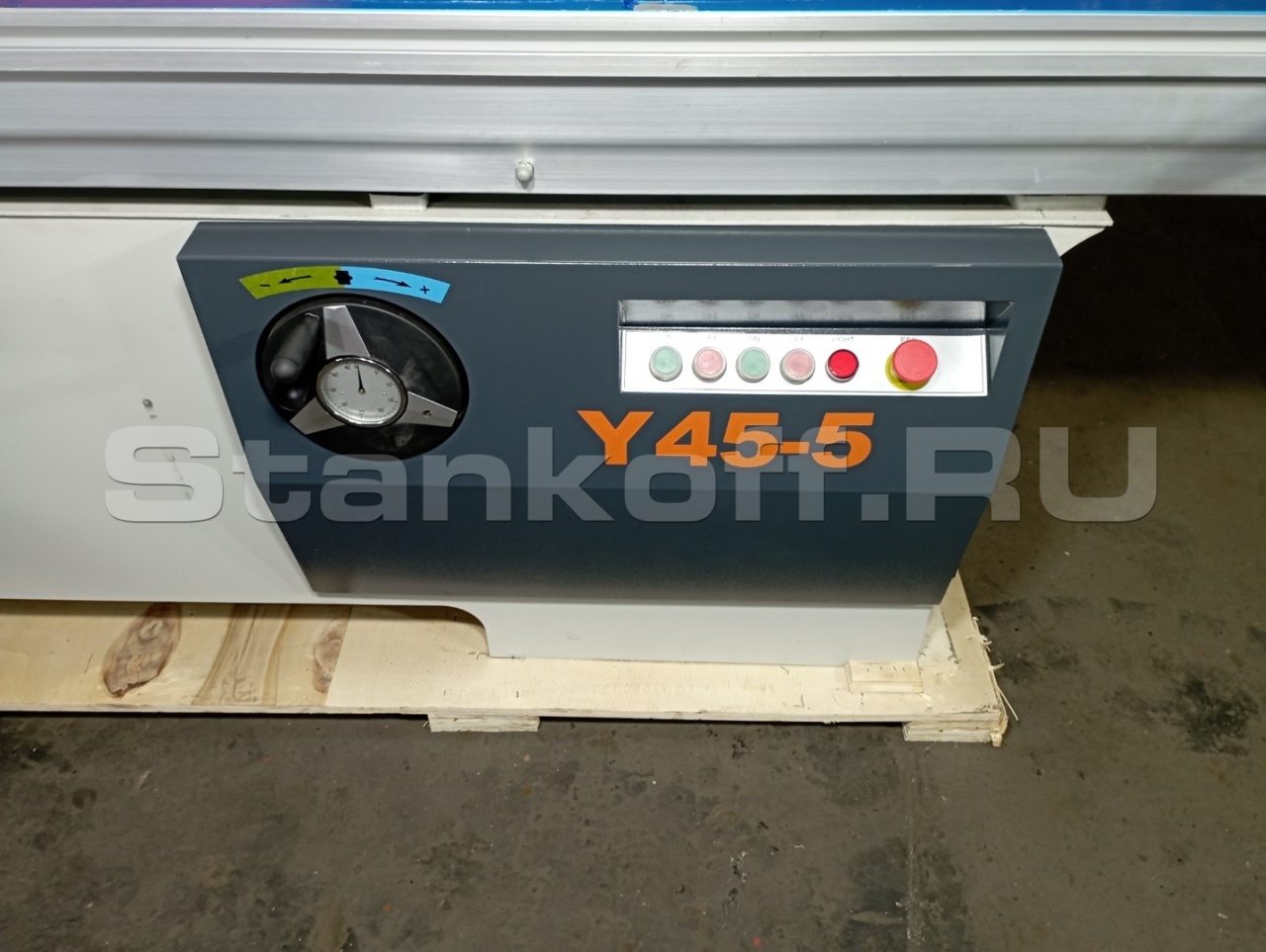

Пульт управления

Пульт управления станком позволяет оператору быстро включить/выключить приводы пил. Кнопки запуска имеют удобное для оператора положение. Также на панели расположена кнопка аварийной остановки станка.

Наклон пильного узла

Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.

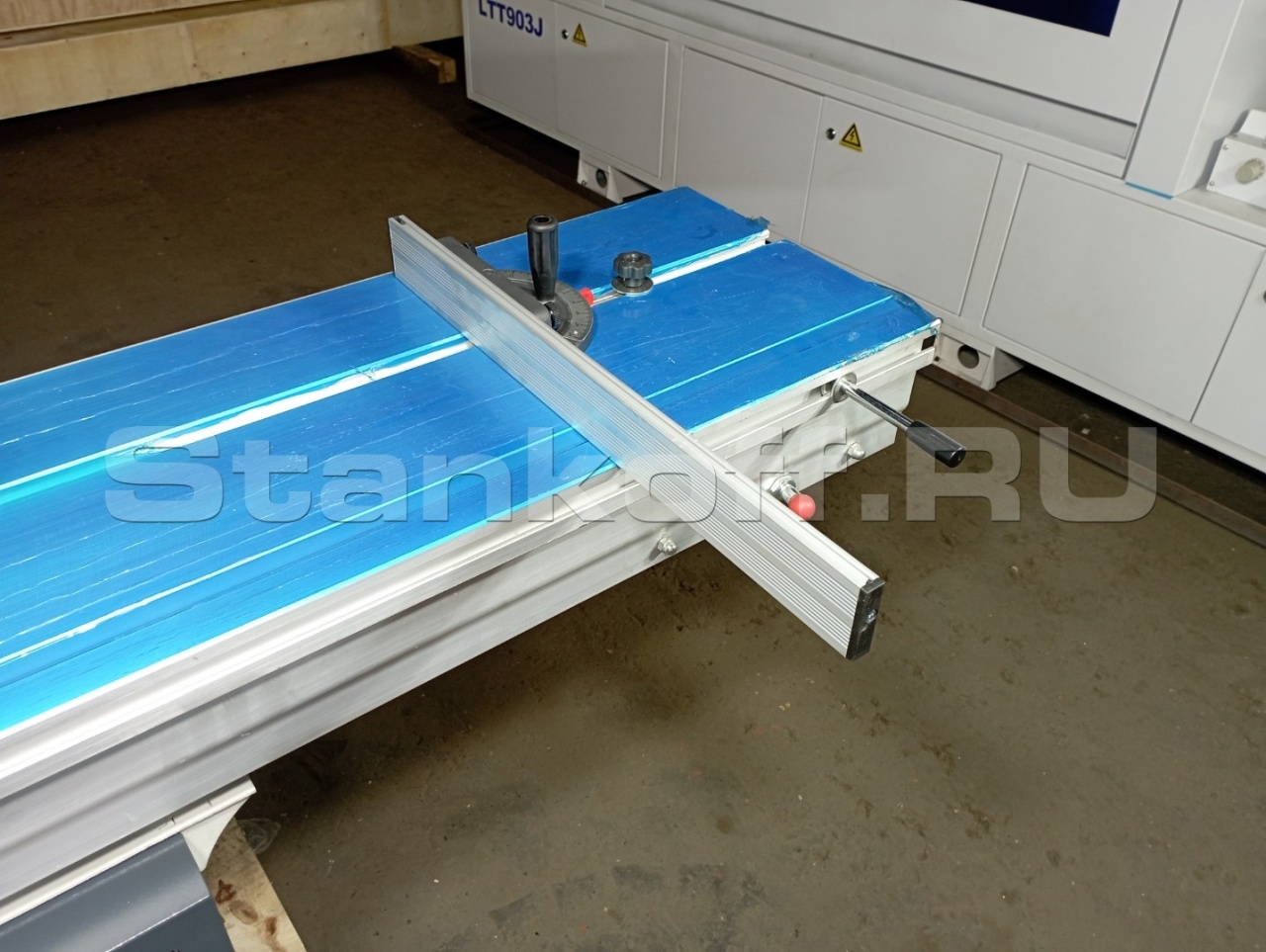

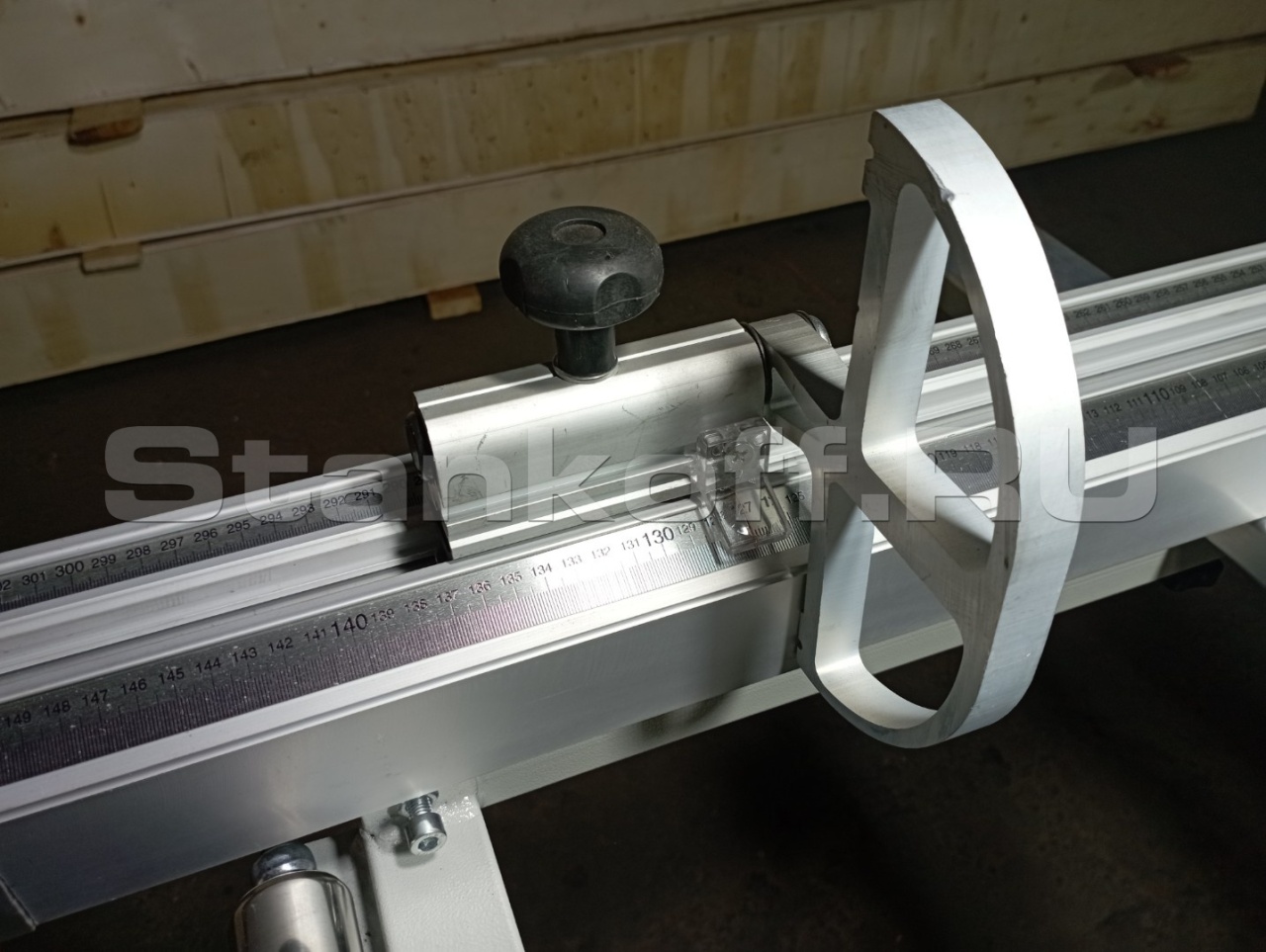

Упор для угловых резов

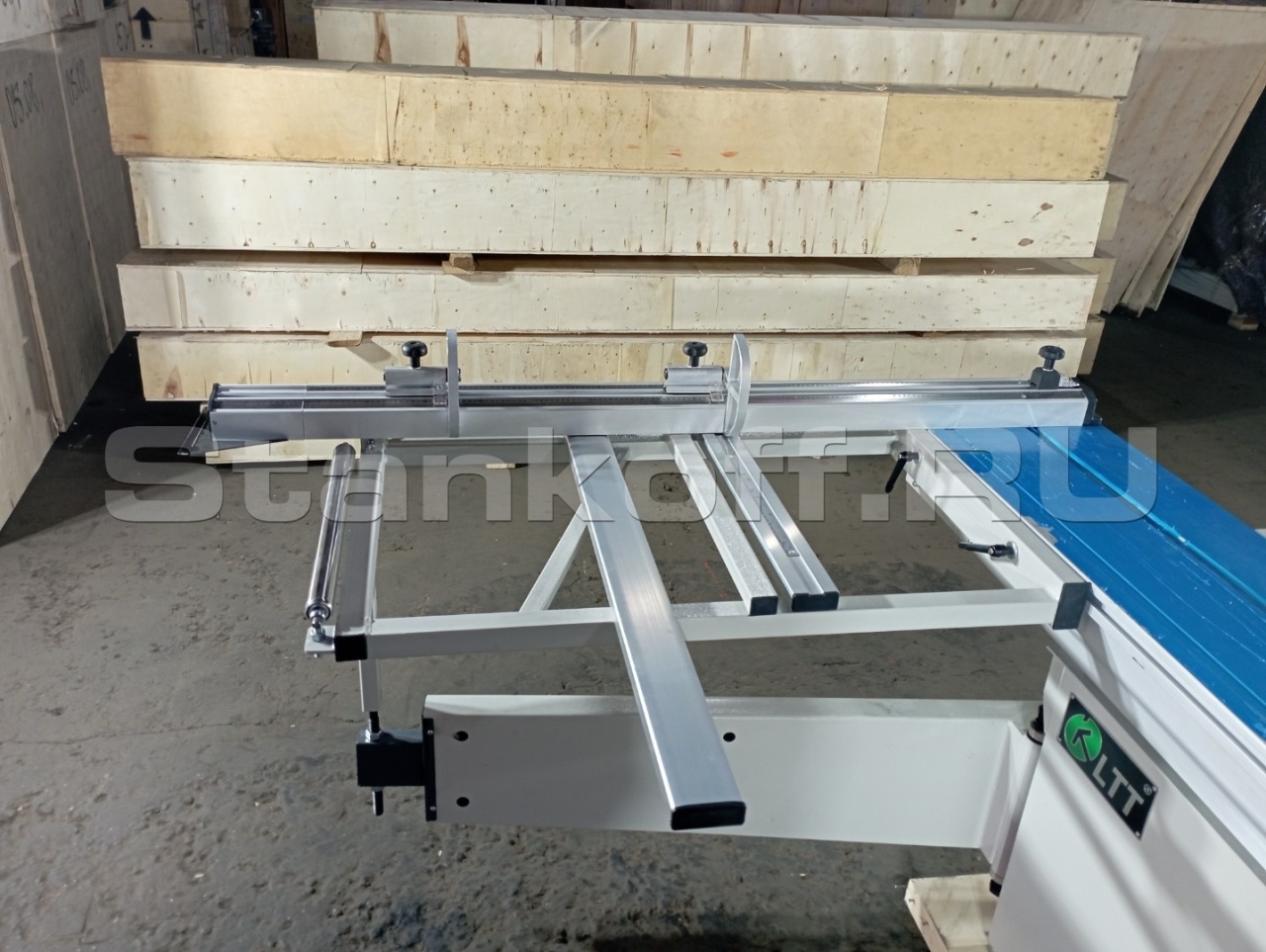

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

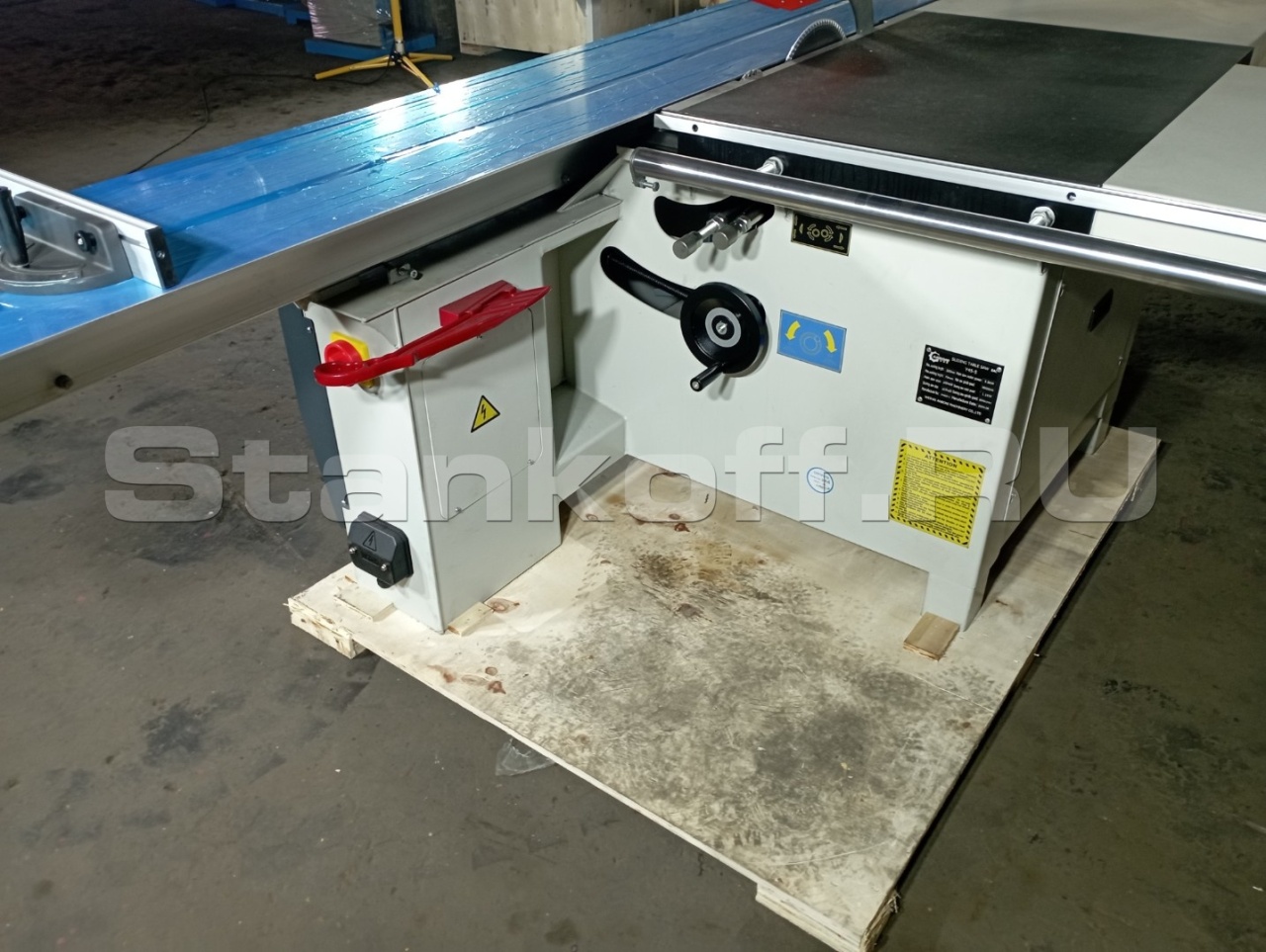

Настройка пил

Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте.

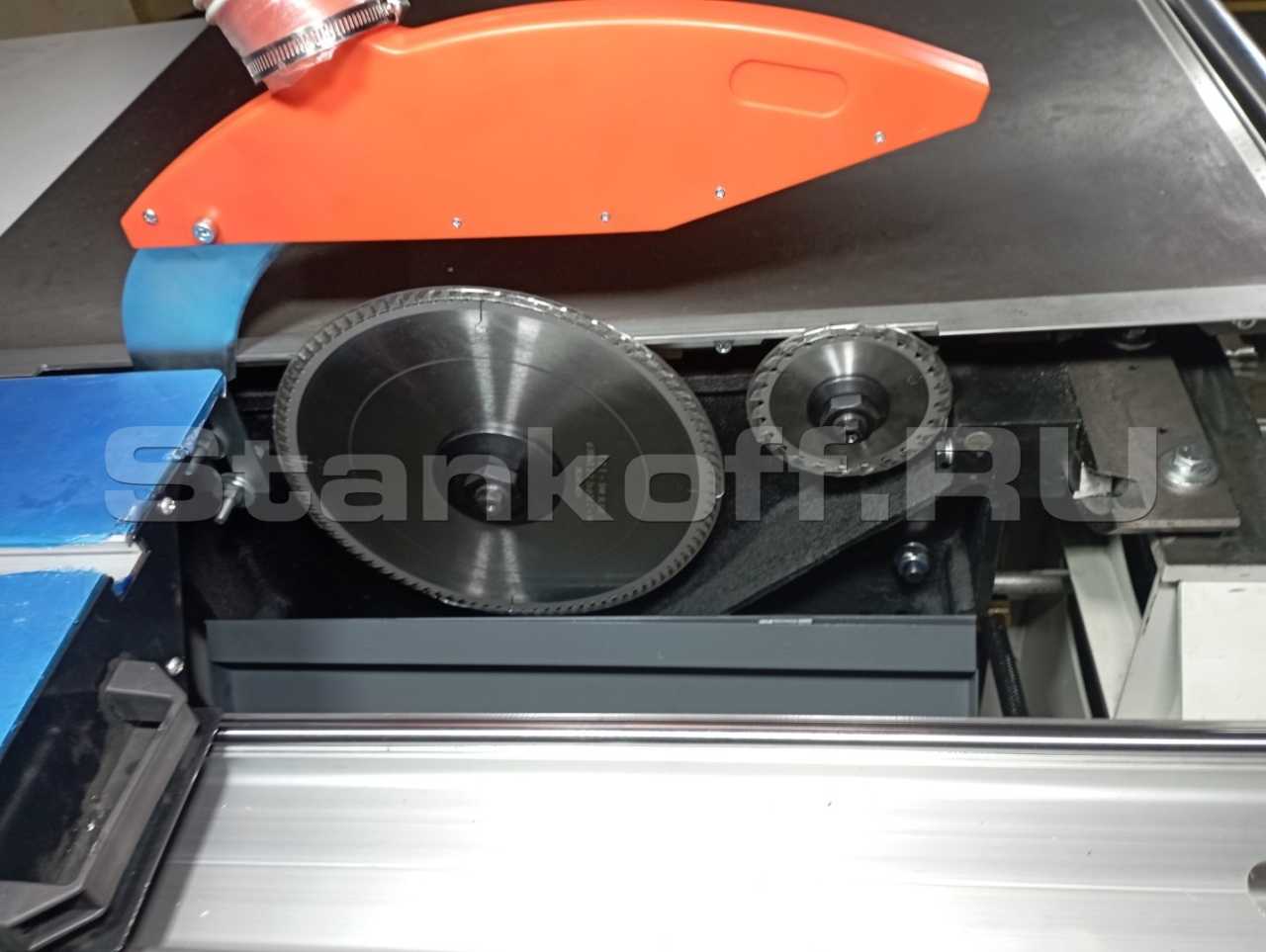

Пильный узел

Раздельные мощные приводы на основную и подрезную пилу.

Тип каретки	Роликовая
Длина каретки, мм	3200
Ширина каретки, мм	370
Максимальная длина реза, мм	3150
Максимальная глубина пропила, мм	75
Максимальная глубина пропила при наклоне 45°, мм	55
Наклон пильного узла	0 - 45°
Длина рабочего стола, мм	900
Ширина рабочего стола, мм	650
Диаметр основной пилы, мм	300
Посадочный диаметр основной пилы, мм	30
Диаметр подрезной пилы, мм	120
Посадочный диаметр подрезной пилы, мм	20
Максимальная толщина заготовки, мм	3
Скорость вращения основной пилы, об/мин	4000, 5000
Скорость вращения подрезной пилы, об/мин	8000
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6,6
Длина станка, мм	3500
Ширина станка, мм	3450
Высота станка, мм	900
Длина подвижной каретки в упаковке, мм	3300
Ширина подвижной каретки в упаковке, мм	450
Высота подвижной каретки в упаковке, мм	400
Длина станины в упаковке, мм	2100
Высота станины в упаковке, мм	1200
Ширина станины в упаковке, мм	1200
Вес нетто, кг	550
Вес брутто, кг	620
