Детальное описание

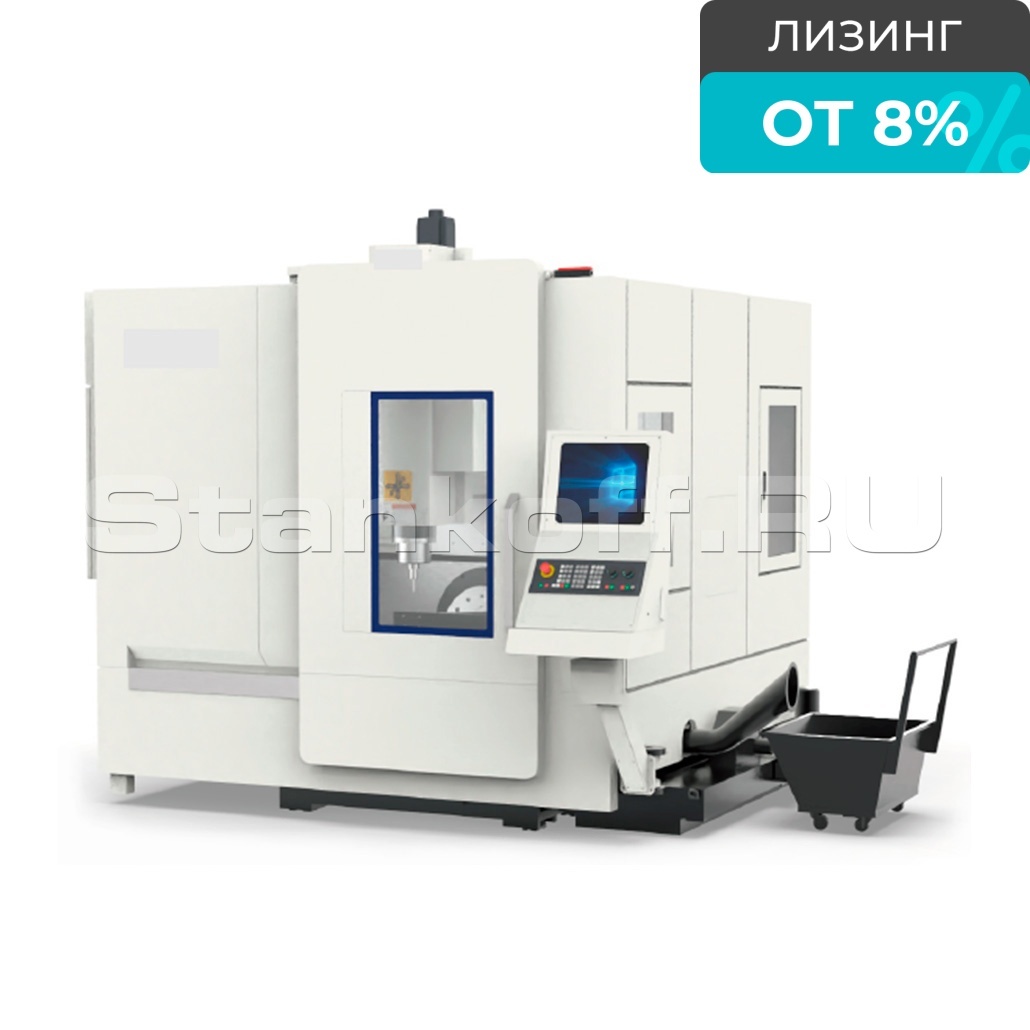

Высокоточный пятиосевой вертикальный обрабатывающий центр с ЧПУ с одновременной интерполяцией по осям X, Y, Z, A и C. Выполняет фрезерование, сверление, растачивание и нарезание резьбы. Подходит для обработки деталей из алюминия, стали и меди. Используется в автомобильной, аэрокосмической и медицинской промышленности, а также при производстве штампов, пресс-форм и машинных компонентов. Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z.

Комплектующие

Система ЧПУ SIEMENS ONE (Германия)
Серводвигатели SIEMENS (Германия)
Шарико-винтовая передача HIWIN/IPIRANGA/THK (Тайвань/Испания/Япония)
Подшипник NSK (Япония)
Система смазки Baotn (Китай)
Линейные направляющие HIWIN/THK (Тайвань/Япония)
Система охлаждения шпинделя Китай
Гидравлические компоненты Китай
Конвейер для стружки Китай
Пневматический компонент SMC/AIR TAC (Япония/Тайвань, Китай)
Электрические компоненты Schneider (Франция)
Редуктор MOTOREDUCER (Франция)

Конструктивные особенности

Чугунная станина

Чугунная станина

Станина станка из чугуна обладает отличными амортизирующими свойствами и высокой устойчивостью. Отливка термообрабатывается для снятия напряжений, а детали укреплены усиливающими пластинами. Для гравитационной стабилизации предусмотрены два ряда опор.Рабочий стол закреплен на двух опорах и выполняет наклонно-поворотные движения по осям А и С.
Шпиндель

Шпиндель

Высокопроизводительный шпиндельный узел надежен и универсален. Он обеспечивает высокий крутящий момент для разных материалов. Симметричный конус BT-40 гарантирует устойчивость и баланс при высоких скоростях, а высокая статическая жесткость обеспечивает точную обработку.
Система ЧПУ SINUMERIK ONE

Система ЧПУ SINUMERIK ONE

одульная, открытая и гибкая платформа управления, подходящая для токарной и фрезерной обработки, сверления, шлифования, лазерной резки, вырубки, штамповки, обработки дерева и стекла, а также для автоматических линий, делительно-поворотных станков и погрузочно-разгрузочных работ в массовом и единичном производстве. Цифровая система обеспечивает высокую гибкость для сложных многоосевых задач, интегрированные функции безопасности (SINUMERIK Safety Integrated) и поддержку проверенного ПО, включая Shop Mill, Shop Turn и MCIS.

Дополнительные опции

Контактный датчик TS27R

Контактный датчик TS27R

Контактный датчик TS27R компании Renishaw — компактная 3D-система наладки инструмента с кабельной передачей сигналов, предназначенная для быстрого измерения длины и диаметра инструментов, а также для обнаружения их поломки.
Датчик OMP40 OPT/OPT (LEG)

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.

Комплектация

  • Вертикально-фрезерный обрабатывающий центр PLWZ400B в сборе;
  • Система ЧПУ Siemens ONE PPU1740 + SHOPMILL;
  • Русифицированный интерфейс системы ЧПУ;
  • Переносной ручной пульт оператора с маховичком (MPG);
  • USB, RS-232 и Ethernet (LAN) порты;
  • Жесткое нарезание резьбы метчиком;
  • Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300;
  • Серводвигатели осей X/Y/Z производства Siemens (Германия);
  • Система охлаждения шпинделя с охладителем масла (чиллер);
  • Автоматическая централизованная система смазки компонентов станка;
  • Обдув конуса шпинделя воздухом во время цикла смены инструмента;
  • Система подачи СОЖ в зону резания с возможность подачи СОЖ через форсунки на торце шпинделя;
  • Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя;
  • Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка;
  • Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z;
  • Теплообменное устройство электрошкафа;
  • Трансформатор;
  • Трехцветная сигнальная лампа индикации состояния оборудования;
  • Освещение рабочей зоны (по 1 лампе слева и справ в рабочей зоне, всего 2 лампы);
  • Пистолет для обдува воздухом;
  • Пистолет СОЖ;
  • Комплект инструментов для обслуживания оборудования с ящиком;
  • Комплект болтов и опор для установки оборудования;
  • Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.);
  • Стружкоуборочный конвейер цепного типа с тележкой для стружки;
  • Инструментальный магазин на 30 позиций;
  • Руководство по эксплуатации на русском языке.
Перемещения
X ось, мм800
Y ось, мм360
Z ось, мм400
Расстояние от торца шпинделя до поверхности стола, мм150 - 550
Рабочий стол
Размеры, ммØ 400
Грузоподъемность (горизонтально/вертикально), кг200/160
Количество Т-пазов, шт8
Ширина Т-пазов, мм 14
Угол наклона, °±110
Угол поворота, °±360
Индексация, °0,001
Точность позиционирования, сек±10
Точность повторного позиционирования, сек±5
Мощность сервопривода А/С, кВт3,14/2,3
Максимальный крутящий момент А/С, Нм61/35
Скорость вращения, об/мин30/40
Шпиндель
Макс. скорость, об/мин15 000
Тип установки Вертикальный
Тип приводаDirect-type
КонусBT40
Подачи
Ускоренная подача по осям X/Y/Z, м/мин36 / 36 / 36
Диапазоны рабочих подач, мм/мин1-10 000
Точность позиционирования, мм0,008
Точность повторного позиционирования, мм0,005
Мощность сервоприводов по осям X/Y/Z, кВт3,14 / 3,14 / 3,14
Крутящий момент сервоприводов по осям X/Y/Z, Нм60 / 60 / 60
Скорость вращения сервоприводов по осям X/Y/Z, Нм3000 / 3000 / 3000
Мощность шпинделя (S1/S6), кВт14 / 23,8
Крутящий момент шпинделя (S1/S6), Нм89 / 151
Скорость вращения шпинделя, об/мин12 000
Инструментальный магазин
ТипДисковый
КонусBT40
Количество позиций, шт30
Макс. диаметр инструмента (занятые/свободные ячейки), мм75 / 150
Макс. длина инструмента (при занятых ячейках), мм300
Макс. вес инструмента (при занятых ячейках), кг8
Время смены инструмента, сек2
Требования к питанию
Полная мощность трансформатора, КВа10
Давление воздуха, МПа0,6-0,9
Система смазки
ШВПАвтоматическая
Линейные направляющиеАвтоматическая
Охлаждение
Мощность привода, кВт0,75
Тип системыВодоструйная внешняя
Детали защиты
Рабочая зонаЗакрытая кабинетная защита
НаправляющиеТелескопическая защита
Электропитание
Напряжение, В3Ф 380
Частота, Гц 50
Габаритные размеры
Длина, мм3 650
Ширина, мм2 800
Высота, мм2 900
Вес, кг7 800
