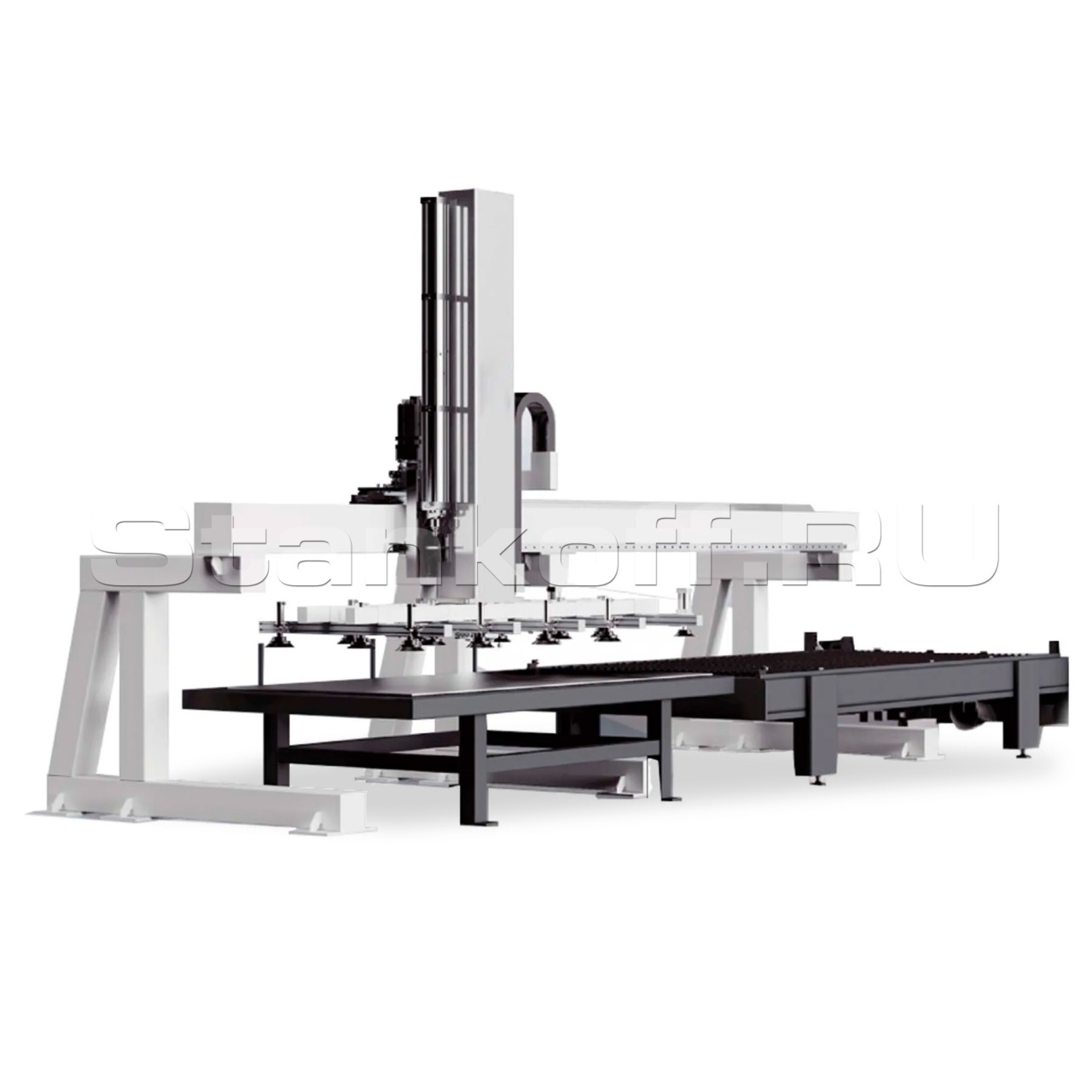

Портальный вакуумный захват для листового металла CY-LM-800

Детальное описание

Портальный робот-погрузчик для волоконного лазерного станка предназначен для автоматизированной подачи листового металла. Система может быть интегрирована с лазерным станком и системой хранения, обеспечивая полный цикл. Конструкция оснащена параллельными пневмоцилиндрами, что снижает износ передающих механизмов и увеличивает срок службы оборудования. Гибкая архитектура позволяет устанавливать погрузчик в горизонтальной или вертикальной ориентации, включая работу с листами малого формата. В системе управления используются серводвигатели с абсолютными энкодерами. Позиционирование не требует возврата в исходную точку при включении, что ускоряет запуск и повышает надёжность работы оборудования.

Конструктивные особенности

Автоматическая загрузка

Оборудование автоматически подает листовой материал на станок без необходимости вручную загружать каждый лист, что сокращает время подготовки к работе и повышает эффективность производства. Больше не нужно отвлекать второго работника и царапать лист о ламели стола. Автоматическая погрузка так же исключает случайные удары листом по узлам станка.

Вакуумный захват листа

Вакуумные присоски обеспечивают надежное удержание и исключают захват 2х листов как это может быть на магнитных захватах. Грузоподъёмность — до 800 кг. Поддерживает работу с листами размером от 500x500.

Возможность параллельной установки станков

Минимальное расстояние между оборудованием 2м.

Дополнительные опции

Механизм тряски в угловой присоске

Предназначен для автоматического отделения прилипшего второго листа при подаче, предотвращая подачу двух листов одновременно.

Мин. размеры загружаемого листа (ДxШ), мм	500x500
Макс. толщина листа, мм	20
Макс. вес листа, кг	800
Рабочее напряжение, В	220
Точность позиционирования, мм	±2,5
Макс. скорость передвижения, м/мин	35
Мин. размеры совместимого оборудования (ДxШ), мм	3000x1500
Макс. размеры совместимого оборудования (ДxШ), мм	4000x2000
