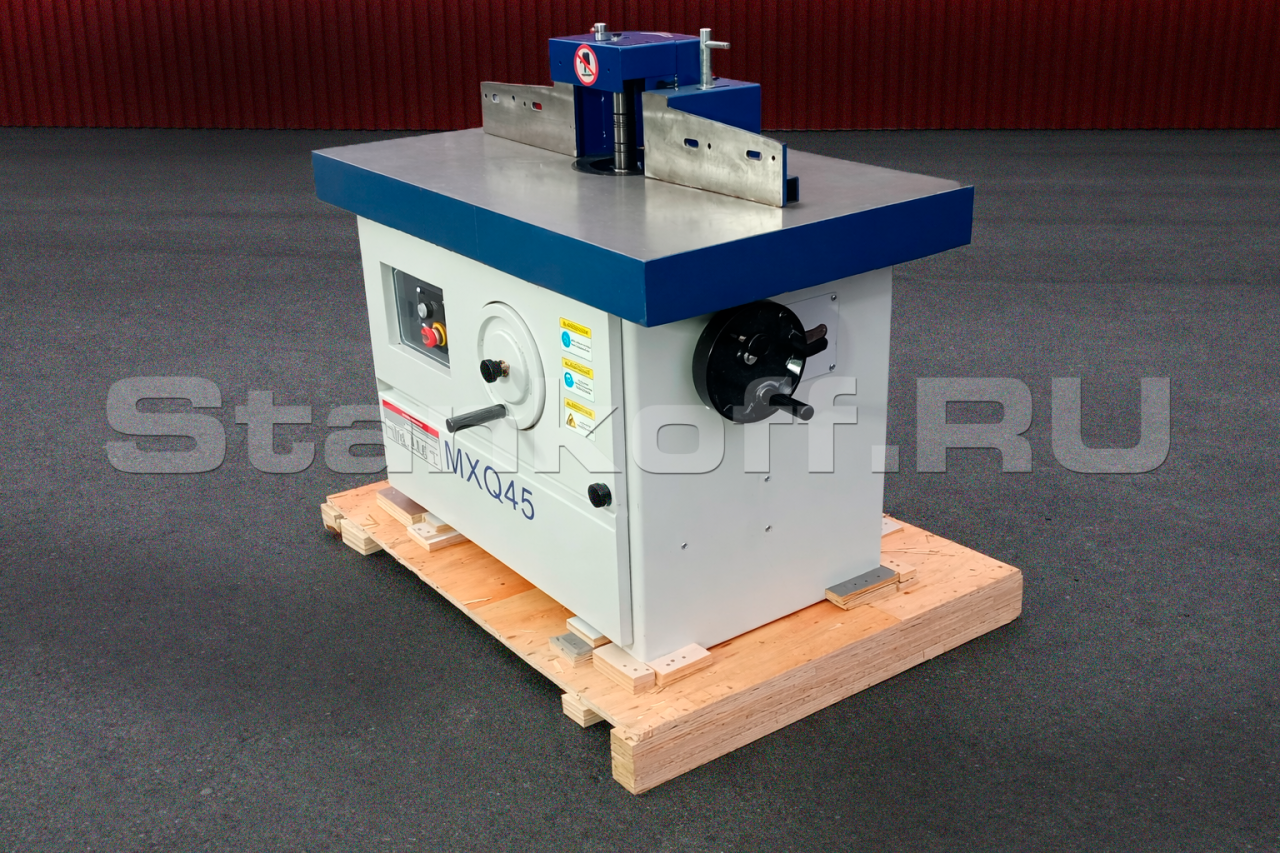

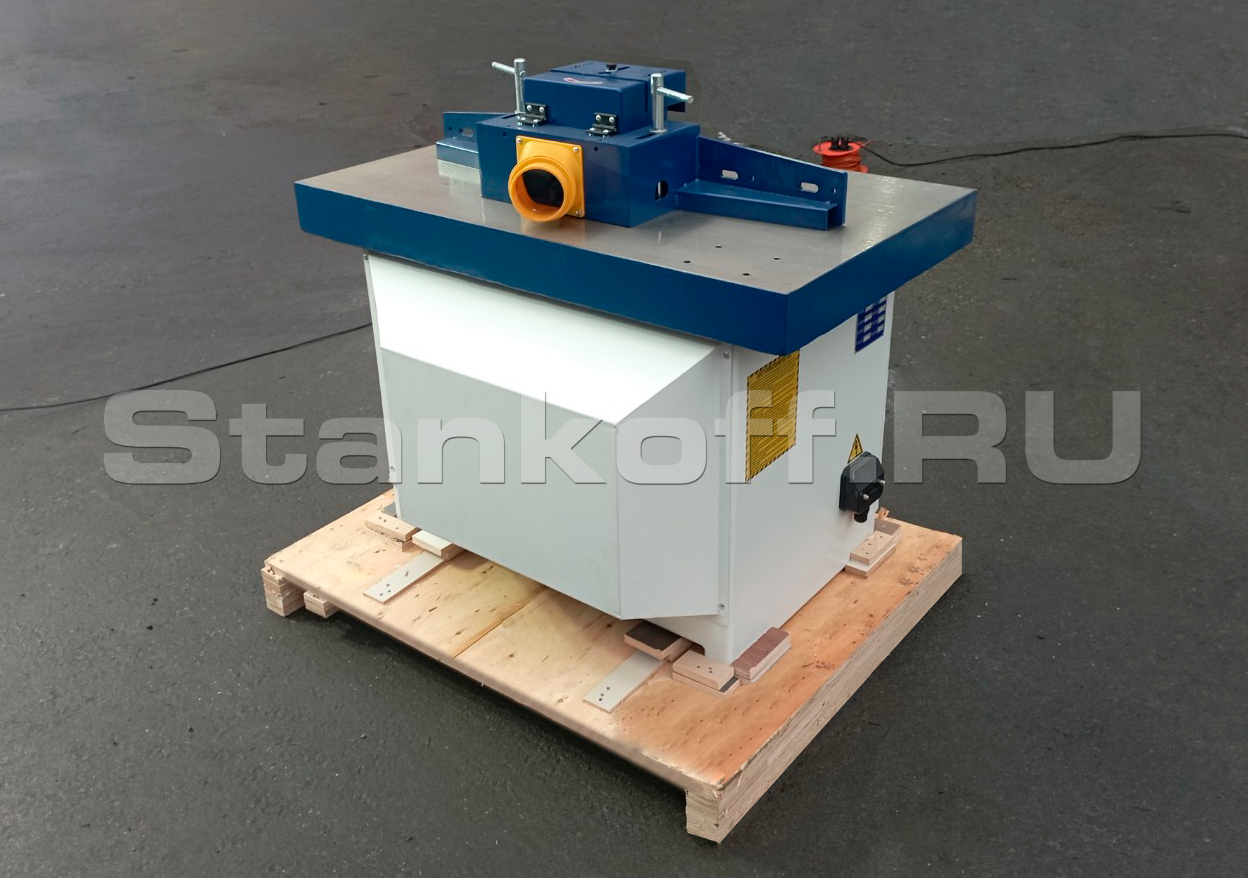

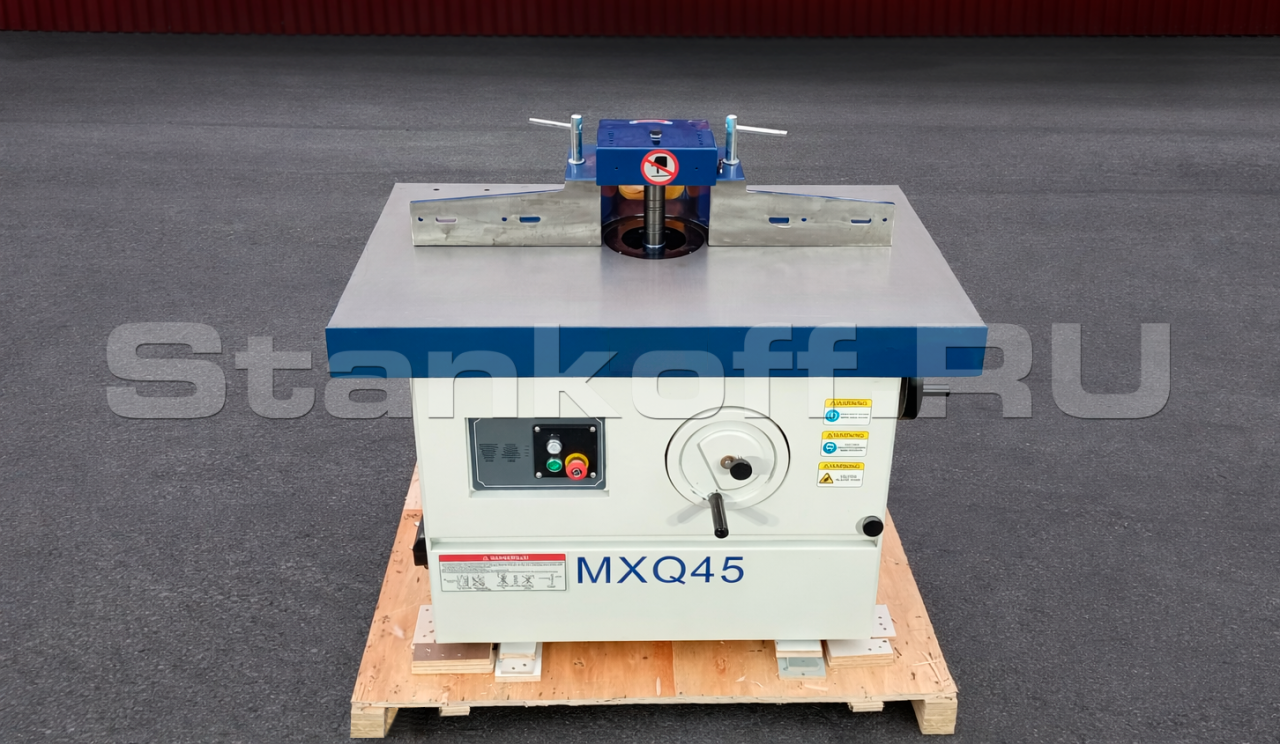

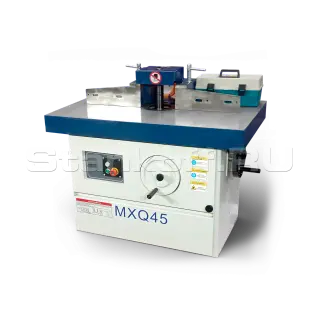

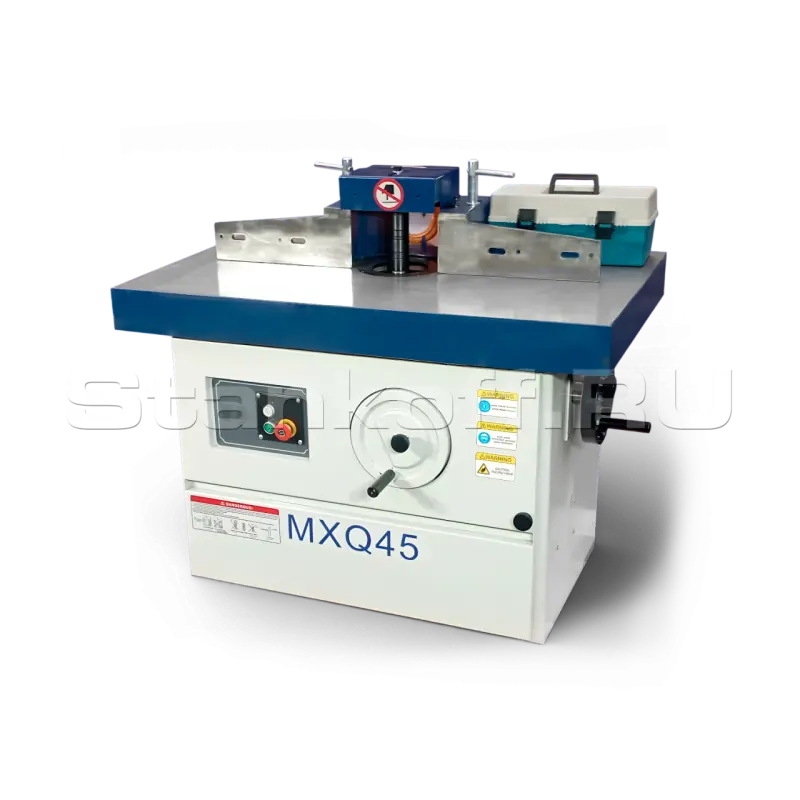

Фрезерный станок c наклоном шпинделя без шипорезной каретки MХQ45

Детальное описание

Фрезерный станок c наклоном шпинделя без шипорезной каретки MХQ45 предназначен для выполнения широкого спектра фрезерных операций по древесине при ручной подаче. Обработка ведётся по направляющим линейкам и упорам — для профилирования и калибрования заготовок (вагонка, половая доска, плинтус, наличник, филёнка и другие погонажные изделия), а также для криволинейного фрезерования по шаблону. Благодаря функции наклона шпинделя станок удобен для обработки деталей под углом и формирования профильных кромок. Подходит для применения в столярных и мебельных цехах, в том числе для фрезерования ламинированных плит при корректно подобранном инструменте и режимах.

Отличительные особенности

Высокоскоростной шпиндельный узел обеспечивает чистое фрезерование и высокое качество поверхности.
Шпиндель наклоняется до 45°, что расширяет возможности обработки профильных кромок и работ под углом.
Три ступени частоты вращения (6000 / 8000 / 10000 об/мин) позволяют подобрать оптимальный режим под материал и инструмент, сохраняя высокую производительность.
Поддерживается установка фрез диаметром до 200 мм и высотой до 120 мм.
Защитный кожух фрезы оснащён направляющими линейками и патрубком для подключения аспирации.
Предусмотрены крепёжные отверстия для установки автоподатчика.

Конструктивные особенности

Органы управления

Органы управления вынесены на переднюю панель станка. Рядом с кнопкой пуска размещена схема выбора частоты вращения шпинделя. Переключение скоростей выполняется перестановкой ремня на шкивах.

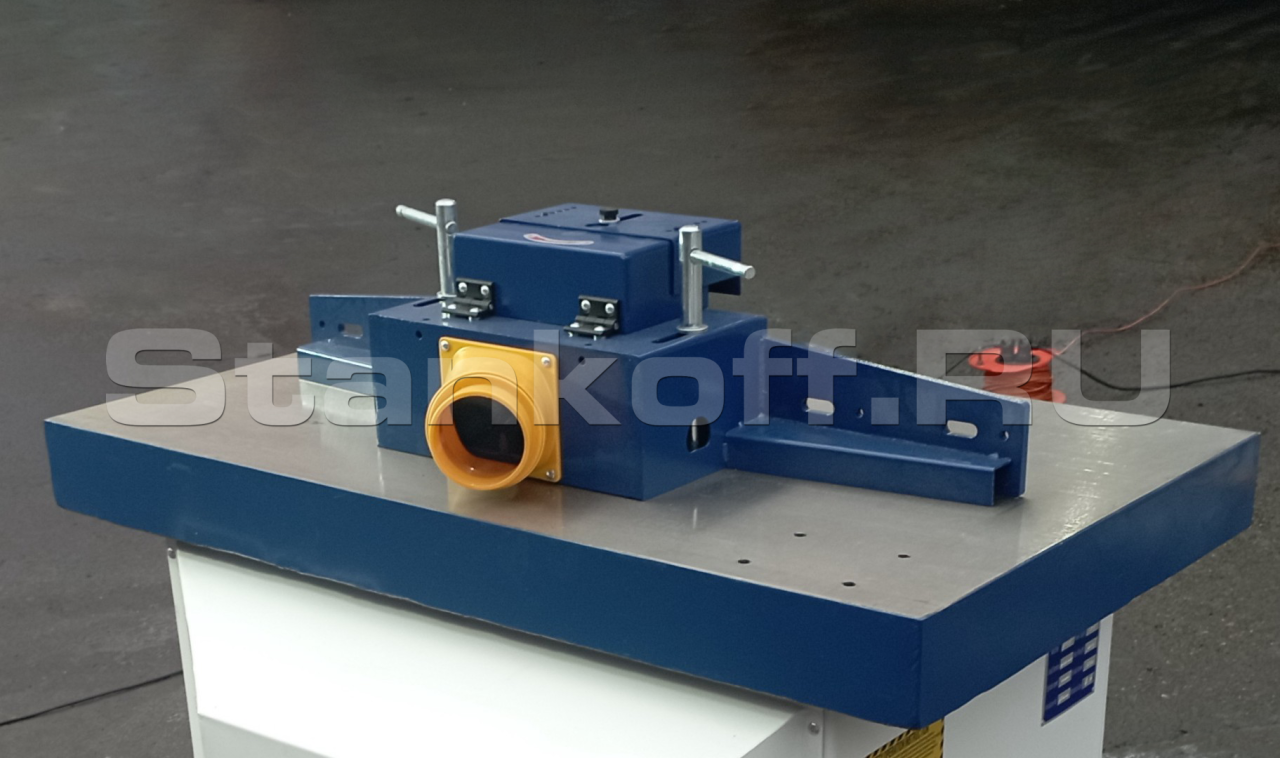

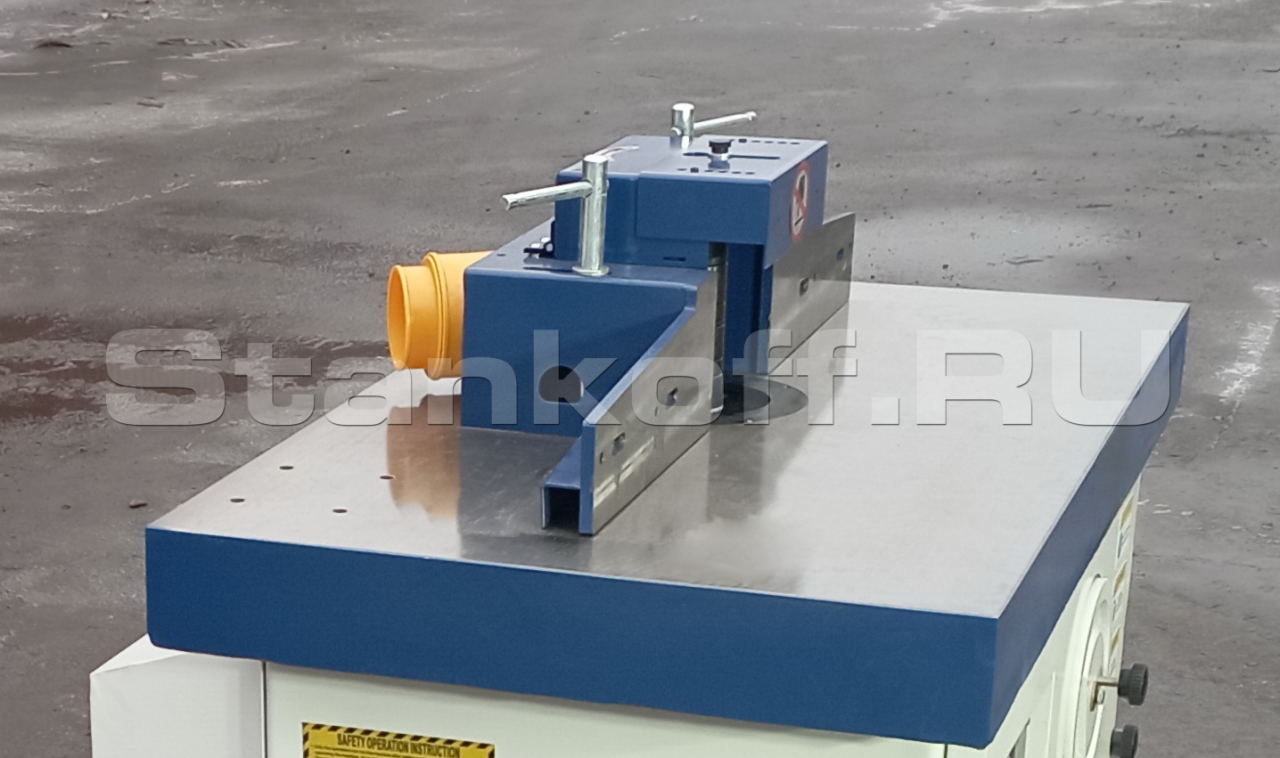

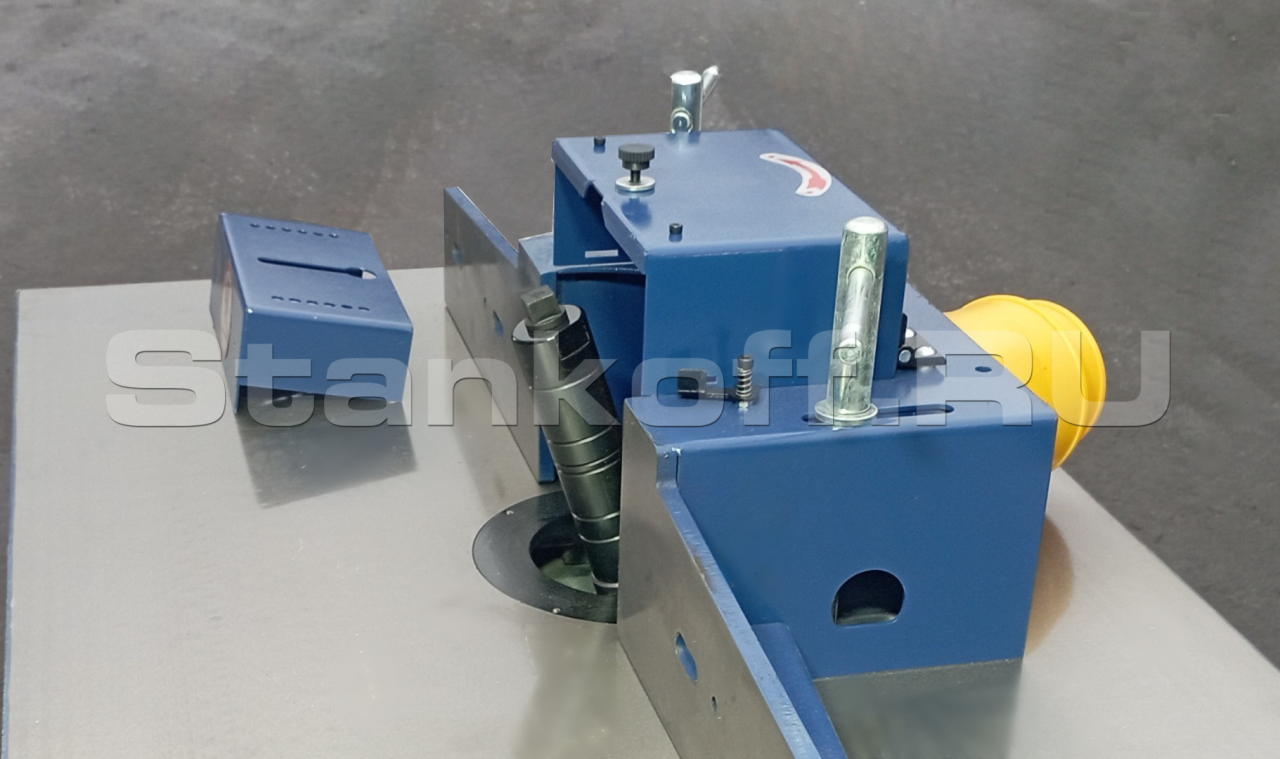

Регулируемая защита шпинделя

Повышает безопасность оператора и удобство работы, а также позволяет использовать фрезы диаметром до 210 мм для стабильной и качественной обработки деталей.

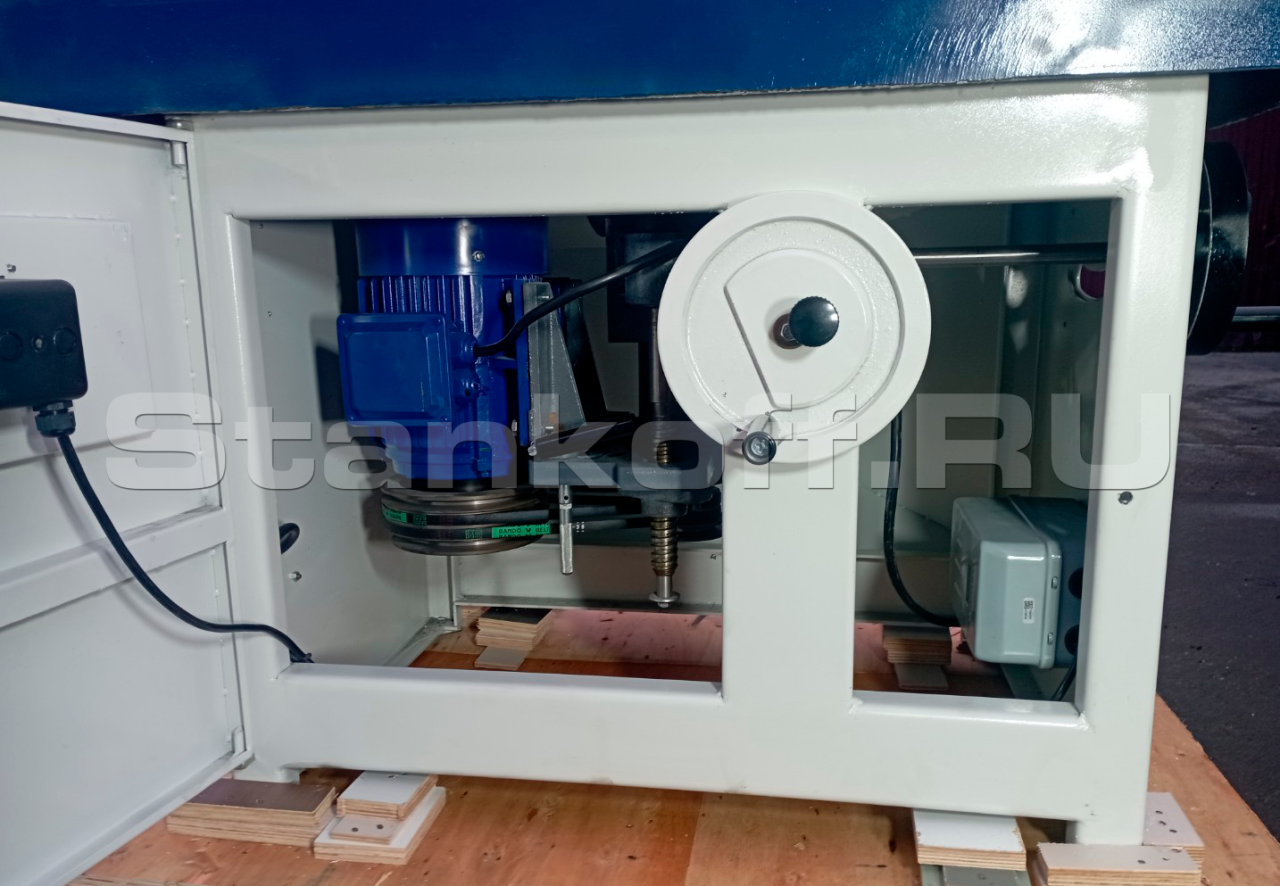

Шпиндель

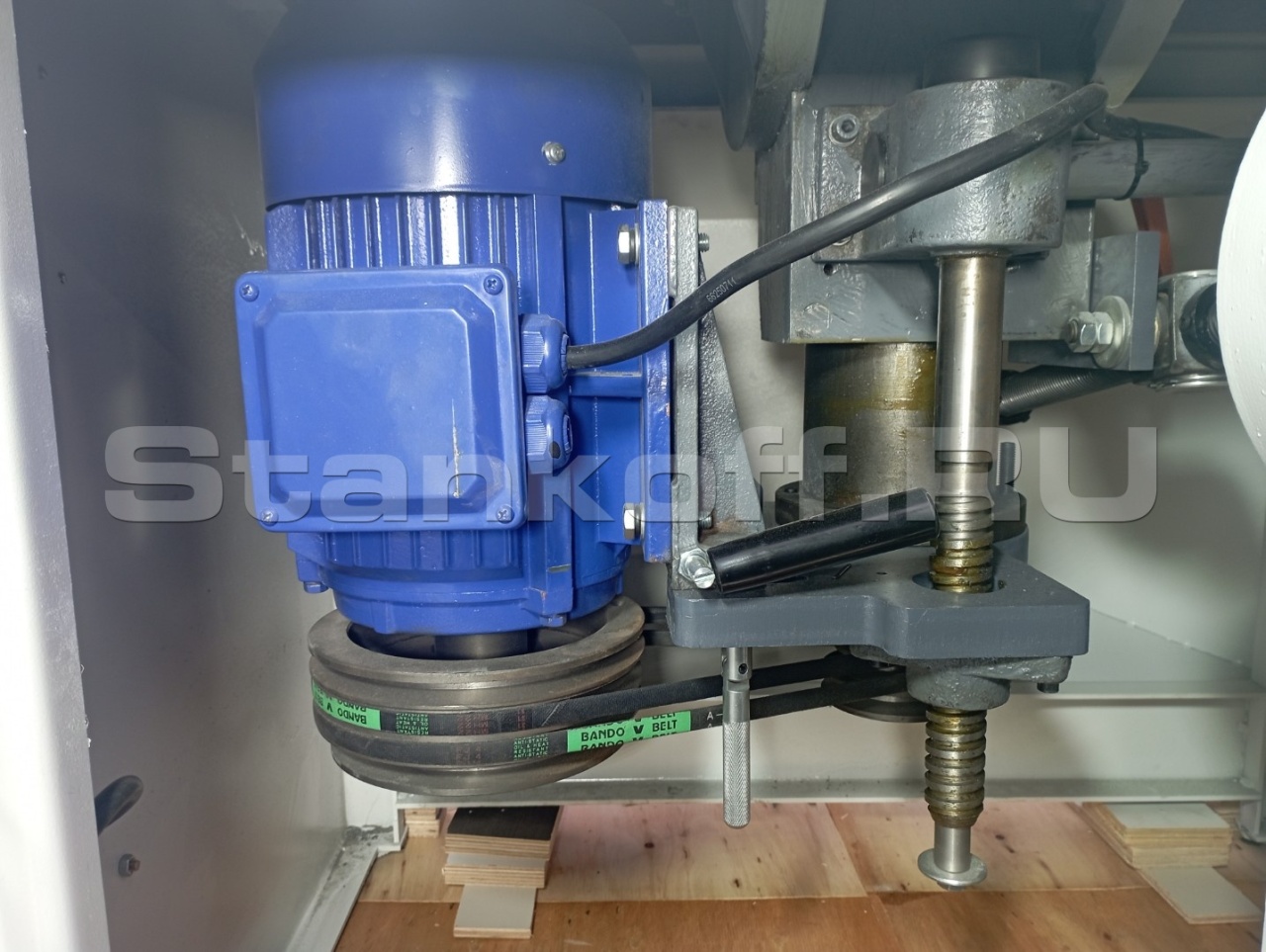

Наклон шпинделя регулируется до 45°. Изменение скорости вращения шпинделя достигается перекидыванием приводного ремня на шкивах. Подъём и опускание шпинделя производиться с помощью штурвала на передней панели станка.

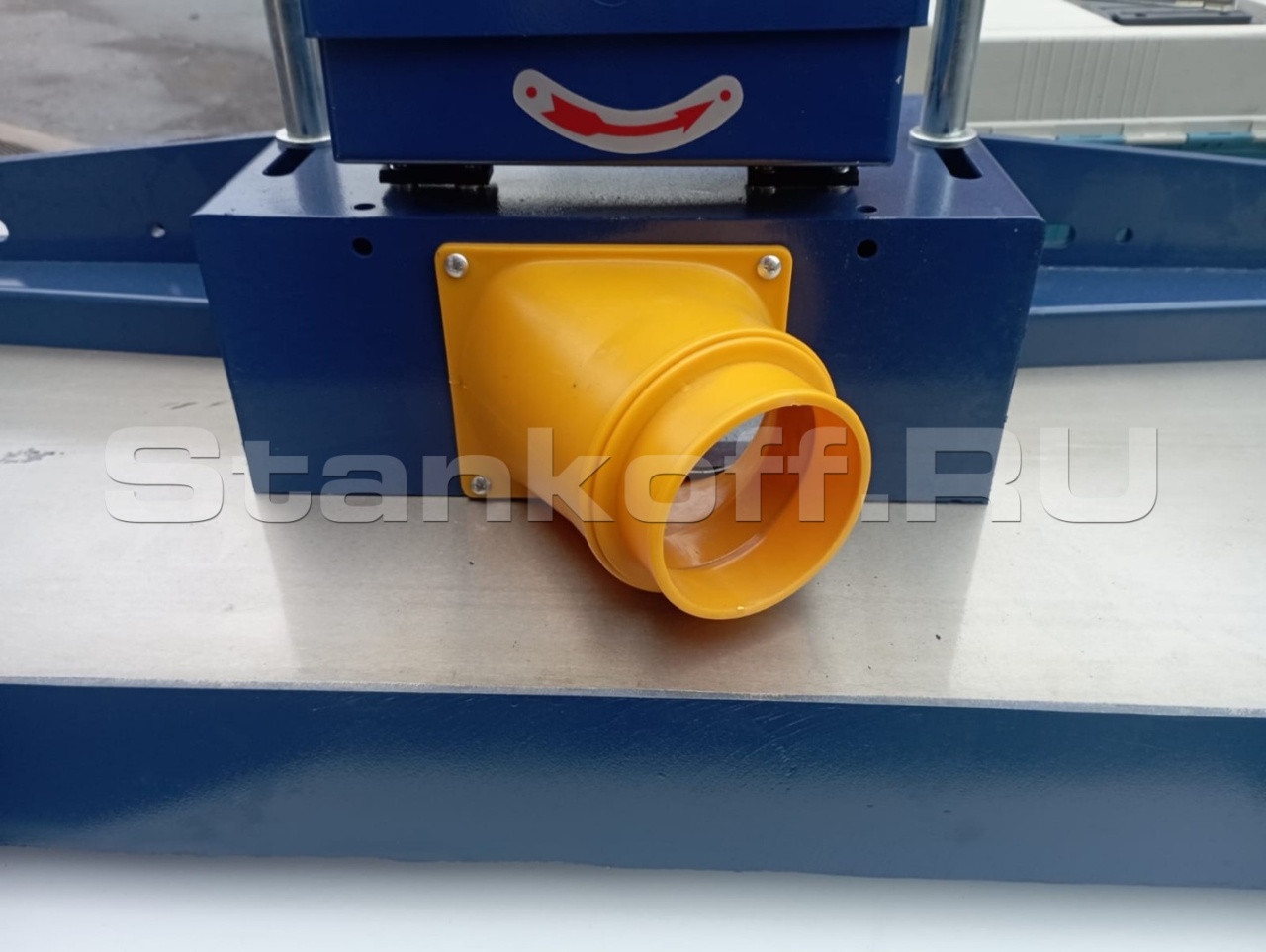

Патрубок аспирации

Патрубок для подключения аспирации расположен с тыльной стороны защитного кожуха шпинделя и обеспечивает удобное подключение вытяжки, поддерживая чистоту рабочей зоны.

Резьбовые отверстия под автоподатчик

Упрощают установку автоподтчика на станок.

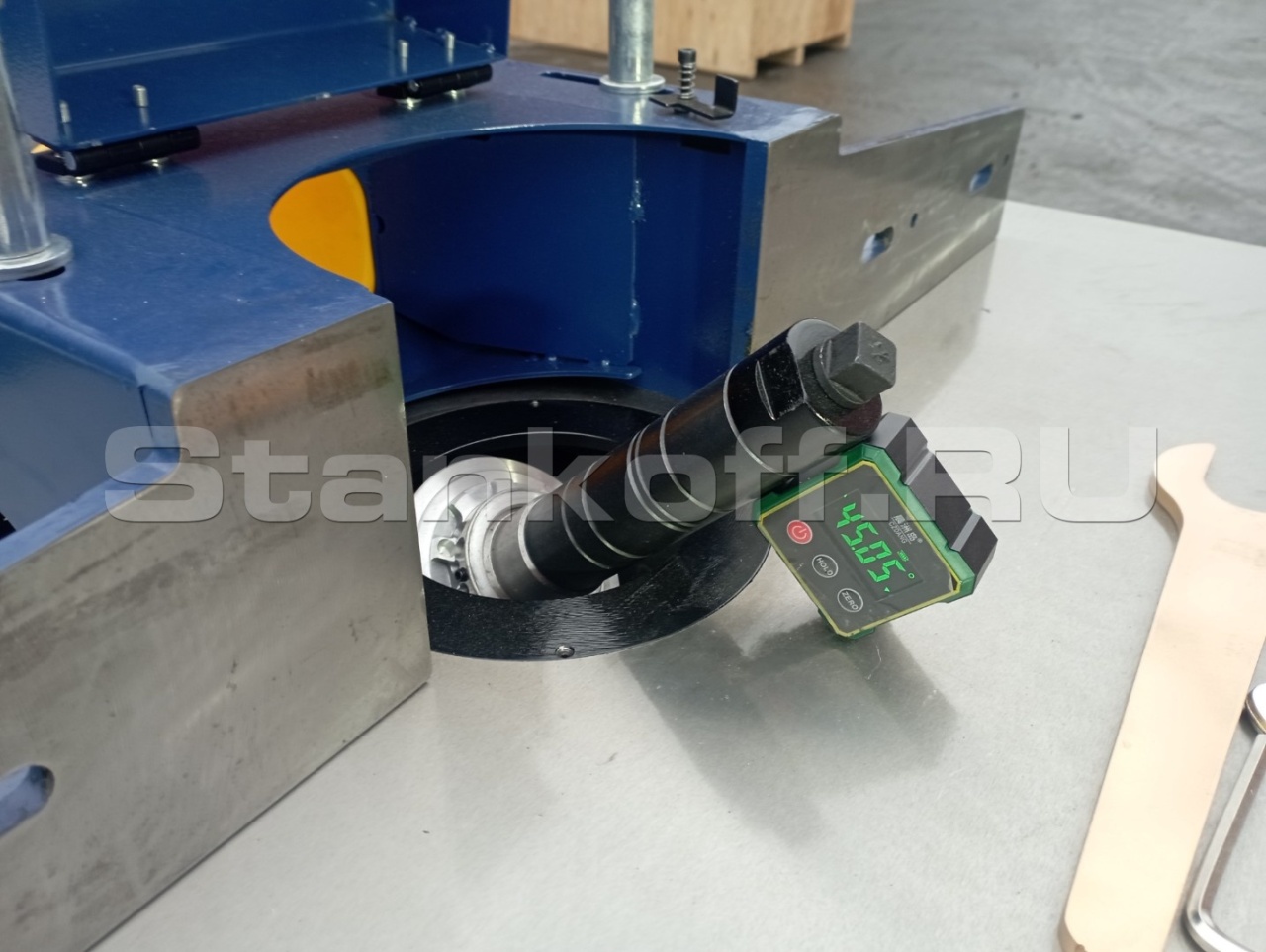

Цифровой индикатор наклона шпинделя

Цифровой дисплей для регулировки высоты и угла наклона шпинделя входит в комплектацию.

Диаметр шпинделя, мм	32
Макс. высота фрезерования, мм	120
Макс. диаметр фрез, мм	200
Вертикальный ход шпинделя, мм	150
Наклон шпинделя, °	45
Частота вращения вала, об/мин	6000, 8000, 10000
Размер рабочего стола, мм	1120x670
Диаметр патрубка под аспирацию, мм	100
Мощность, кВт	5,5
Габариты станка (ДxШxВ), мм	980x1300x1100
Транспортные габариты (ДxШxВ), мм	1400x1000x1100
Вес, кг	500
