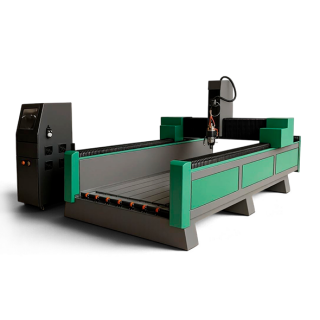

Фрезерный станок TS 1735M

Сварная жесткая станина

Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS 1735M - сварная станина, изготовленная из листового металла и труб прямоугольного сечения,толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник).

Высокоточные направляющие

Станок по всем осям оснащен линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Закрытые направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка

Серво-гибридные двигатели

За перемещение портала, суппорта и шпинделя по осям отвечают высокоточные двигатели Leadshine, обеспечивающие высокую скорость и точность обработки. По осям X и Y двигатели работают совместно с планетарными редукторами Nidec-Shimpo, которые обеспечивают высокий крутящий момент и минимальный люфт.
Такая конструкция позволяет точно обрабатывать даже твёрдые породы камня с твёрдостью до 7 баллов по шкале Мооса, снижает вибрации, повышает точность обработки контуров и обеспечивает стабильную работу оборудования при интенсивных нагрузках.

Система подачи СОЖ

Станок оснащен системой подачи СОЖ.

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель 5,5 кВт

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
