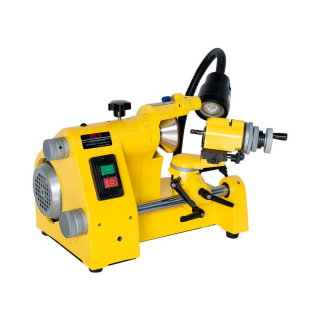

Станок для заточки инструмента MRCM MR-U3

Детальное описание

Универсальный заточной станок для заточки сверл, фрез, резцов, штихелей, пробойников и другого инструмента различной геометрии. Легкая, быстрая и качественная заточка различного инструмента из твердых сплавов и быстрорежущей стали. Разнообразное применение благодаря очень широким настроечным возможностям. Жесткая, устойчивая к вибрации конструкция и прецизионный шпиндель обеспечивают высокое качество заточки. Индексная головка с 24 фиксированными положениями. Большие возможности по изготовлению гравировальных штихелей (цилиндрических и конических). Специальные устройства для заточки фрез, сверл и токарных резцов в комплекте поставки. Компактная конструкция, удобная для транспортировки.

Конструктивные особенности

Надежная конструкция

Чугунный корпус и высоко-оборотный электродвигатель.

Поворотное устройство

Регулировка горизонтальной и вертикальной плоскости.

Заточной круг

Высококачественный заточной круг CBN или SDC.

Комплект цанг

В комплекте поставки 5 цанг 385E(5C) от Ø4 мм до Ø12 мм.

Индексная головка

Заточка разнообразного режущего инструмента.

Гибкое применение

Станок имеет множество настроек и регулировок.

Устройство для заточки сверл

Заточка спиральных сверл диаметром до Ø8 мм.

Устройство для заточки фрез

Заточка ленточки концевых фрез диаметром до Ø12 мм.

Устройство для заточки резцов

Заточка токарных резцов с державкой до 21 x 21 мм.

Стандартная комплектация

5 цанг DIN 6341 тип 385E (5C) Ø4, Ø6, Ø8, Ø10, Ø12 мм.
Устройство для заточки концевых фрез диаметром до Ø12 мм.
Устройство для заточки спиральных сверл диаметром до Ø8 мм.
Устройство для заточки токарных резцов до 21 x 21 мм.
Алмазный заточной круг тонкий для заточки инструмента из твердых сплавов (HM).
Обслуживающий инструмент.
Руководство по эксплуатации на русском языке.

Число оборотов, об/мин	5300
Регулировка вертикального / обратного угла	0 - 45°
Регулировка горизонтального угла / конуса	0 - 180°
Диаметр зажима инструмента, мм	Ø1 - Ø12
Тип заточного круга	чашечный
Размер алмазного заточного круга, мм	Ø100 х 32 х Ø20
Размер корундового заточного круга, мм	Ø100 х 50 х Ø20
Электродвигатель, кВт	0,25
Напряжение питания, В	220
Габаритные размеры станка, мм	350 x 450 x 340
Масса станка, кг	49
