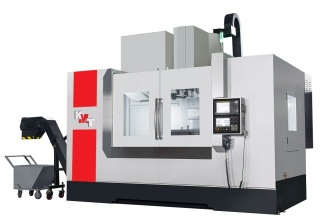

Вертикальный обрабатывающий центр KVL QZ 855/Siemens

Детальное описание

Вертикальный обрабатывающий центр KVL QZ 855/Siemens предназначен для высокоточной обработки металлов, пластиков и композитных материалов. Он выполняет фрезерование, сверление и нарезание резьбы, а современная система ЧПУ и автоматическая смена инструмента сокращают время переналадки и повышают производительность.

Преимущества станка:

Система ЧПУ Siemens 828D на русском языке;
Шпиндель 12 000 об/мин, конус BT-40;
Мощность главного двигателя 9/22 кВт;
Размер стола 1000 х 600мм.

Конструктивные особенности:

Цельнолитая станина

Основные элементы станины изготовлены из высококачественного чугуна, прошедшего термообработку и искусственное старение для снятия внутренних напряжений. Увеличенная масса и высокая жёсткость конструкции эффективно гасят вибрации, обеспечивая точность и стабильность обработки на высоких скоростях.

Шпиндель

Шпиндель тайваньского производства DEJO отличается высокой жёсткостью и точностью вращения. Ременной привод и бесступенчатая регулировка оборотов обеспечивают плавную работу в широком диапазоне скоростей, а встроенный датчик положения поддерживает ориентацию шпинделя и жёсткое нарезание резьбы.

Линейные направляющие качения и ШВП

По трём осям установлены роликовые направляющие PMI тайваньского производства. Низкое трение и минимальные вибрации при высоких скоростях обеспечивают точное позиционирование, эффективную работу сервоприводов и стабильность обработки.

Система подачи СОЖ

Обильная подача СОЖ облегчает уборку станка и позволяет сократить время на ежедневное техническое обслуживание станка.

Автоматическая система смены инструмента

Обрабатывающий центр KVL855 оснащён 24-позиционным инструментальным магазином типа «рука». Быстрая смена инструмента за 2,5 секунды сокращает вспомогательное время и повышает производительность обработки.

Масляное охлаждение шпинделя

Система охлаждения с динамическим контролем температуры предотвращает перегрев и тепловую деформацию шпинделя. Это обеспечивает стабильную точность обработки и увеличивает срок службы шпиндельного узла.

Система ЧПУ SIEMENS 828D

• Надёжное управление трёхкоординатной обработкой.
• Цветной дисплей и удобная полноразмерная клавиатура.
• Русскоязычный интерфейс.
• USB- и сетевой порты на передней панели.
• Функция передачи данных и выносной пульт MPG.
• Износостойкая панель управления с защищённой клавиатурой.
• Устойчивость к влаге и интенсивной эксплуатации.

Диаграмма мощности и крутящего момента шпинделя

Размеры рабочего стола, мм	1000x600
Наибольшая нагрузка на стол, кг	750
Т-пазы стола	5x18x100
Перемещение по оси X, мм	850
Перемещение по оси Y, мм	550
Перемещение по оси Z, мм	550
Расстояние от торца шпинделя до поверхности рабочего стола, мм	110-710
Расстояние от оси шпинделя до направляющих колонны, мм	643
Шпиндель
Обороты шпинделя, об/мин.	12 000
Мощность главного двигателя, кВт	9/22
Тип хвостовика	ВТ-40
Направляющие и ШВП
Тип направляющих по осям X / Y / Z	Качения
Рабочая подача, м/мин	1-10 000
Ускоренные перемещения по осям X / Y / Z, м/мин	48/ 48 / 48
Тип привода	Прямой
Инструментальная система
Емкость магазина инструмента (тип – рука), шт	24
Время смены инструмента, сек.	2,5
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	78 (155)
Макс. длина инструмента, мм	300
Макс. масса инструмента, кг	8
Точность
Точность позиционирования по осям X / Y / Z (300 мм), мм	0,003
Повторяемость по осям X / Y / Z (300 мм), мм	0,002
Энергопотребление
Напряжение, В	380
Частота, Гц	50
Макс. потребляемая мощность станка, кВА	30
Давление воздуха, Бар	5-8
Габариты
Объем бака СОЖ, л	120-150
Габариты станка (ДxШxВ), мм	2650x2300x2400
Транспортировочные габариты (ДxШxВ), мм	2850x2300x2600
Вес, кг	5200
