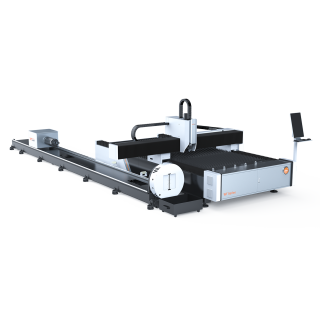

Оптоволоконный лазерный станок для резки листов и труб SENFENG SF-3015C/3000 Raycus

Сварная станина из труб

Сварная станина из труб рассчитана на высокоскоростные перемещения и длительную стабильную работу. Конструкция проходит отжиг, вибрационное старение и прецизионную обработку для снятия внутренних напряжений, повышения жёсткости и сохранения точности резки.

Литой алюминиевый портал

Лёгкая и прочная алюминиевая балка обеспечивает высокую динамику перемещений. После повторного вибрационного старения балка проходит прецизионную обработку, что повышает её прочность, стабильность и точность работы станка.

Режущая голова с автофокусом BOCI BLT310

Эффективное охлаждение линз и сопла увеличивает время непрерывной работы. Быстрая фокусировка ускоряет настройку фокусного пятна и расширяет диапазон регулировки. Четыре защитные линзы снижают загрязнение оптики и продлевают срок её службы. Цельная герметичная конструкция и улучшенные интерфейсы повышают совместимость с лазерными источниками и защищают от коррозии.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Самоцентрирующийся пневматический патрон

Самоцентрирующийся пневматический патрон обеспечивает точную и надёжную фиксацию круглых труб Ø20–220 мм длиной 500–6000 мм, а также профильных труб без проскальзывания.

Водяной чиллер Tongfei

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Сервоприводы Schneider

Станок по всем осям оснащен серводвигателем с редуктором производства компании «Schneider» (мощность по осям «X» – 750 Вт, «Y» – 850 Вт, по оси Z – 400 Вт. Использование данного сервопривода позволяет существенно увеличить как точность движения станка, так скорость работы (до 30 м/мин).

Редуктор Shimpo

В конструкции для перемещения портала применены высокоточные и надёжные редукторы Shimpo. Данные редукторы характеризуются стабильной и долгосрочной работой без обслуживания, высокими допустимыми нагрузками и отсутствием люфтов. Всё это обеспечивает максимально точное перемещение портала на больших скоростях и, как результат, повышает производительность.

ЧПУ FSCUT

Станок оснащён лазерной системой ЧПУ FSCUT, предназначенной для оптоволоконной лазерной резки. Система объединяет управление перемещением, лазерным источником и подачей режущего газа, поддерживает прямую обработку DXF-файлов, работу с файлами CypNest, базу технологических режимов резки и корректировку параметров в процессе обработки. Функции многоступенчатого прожига, центрирования, захода в острый угол и перемещения LeapFrog повышают стабильность и эффективность резки, особенно при работе на высоких скоростях и с разными материалами.
