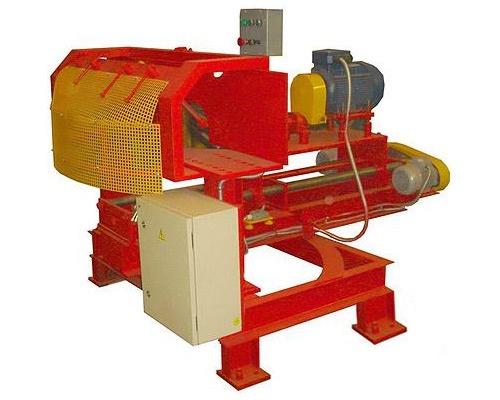

Станок для изготовления чашек ФЧП-1К

Предназначен для фрезерования венцовой чашки сруба круглого профиля под прямым углом (90˚) и эркерного соединения (изменяющимся углом к оси бревна 45˚ ; 30˚).

Область применения:

Применяется на деревообрабатывающих производствах деревянного домостроения. Может использоваться как отдельно, так и в составе специализированных линий по выпуску деталей сруба.

Отличительные особенности станка:

• для более точного позиционирования применена лазерная линейка, которая входит в базовую комплектацию станка;
• плавная регулировка скорости подачи;
• высокое качество обрабатываемой поверхности;
• возможность зарезки венцовой чашки под углами 45 , 90 , 30 градусов;
• фиксирование бревна с помощью винтовых прижимов;
• возможность эксплуатации станка при отрицательных температурах.

Получаемые изделия:

Конструктивные особенности:

	Хромированные цилиндрические направляющие обеспечивают точность перемещения фрезерного узла и повышенную износостойкость
	Два электродвигателя подачи фрезерного суппорта. Один осуществляет рабочий ход с меньшей скоростью, второй обратный с большей, что позволяет увеличить производительность станка
	Перемещение фрезерного суппорта осуществляется с помощью ходового винта
	Винтовые прижимы для надежной фиксации бревна в процессе обработки. На станке установлено защитное ограждение
	Фрезерный узел оснащен поворотным механизмом для зарезки чашки под фиксированным углом 30˚; 45˚; 90˚

Технические характеристики станка для фрезерования круглых чашек ФЧП-1К
Диаметр обрабатываемых бревен, мм под углом 90 град. под углами 30; 45; 60 град.	180÷340 180÷320
Скорость подачи, м/мин: рабочий ход обратный ход	0,6 1,8
Частота вращения фрезы, об/мин	4 600
Количество электродвигателей, шт.	3
Общая установленная мощность, кВт	13,2
Габаритные размеры, мм	2200х1760х1560
Масса, кг	800
