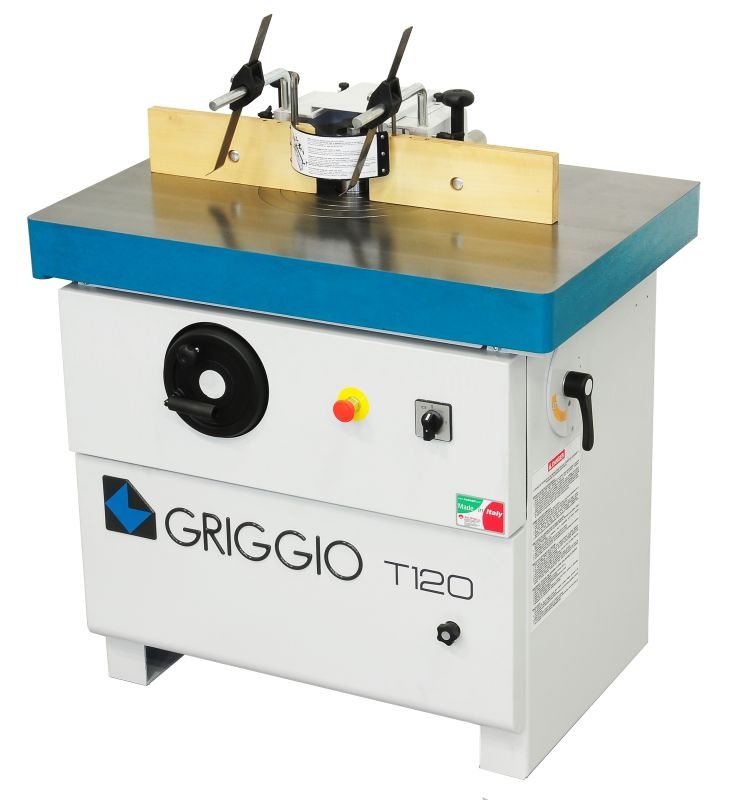

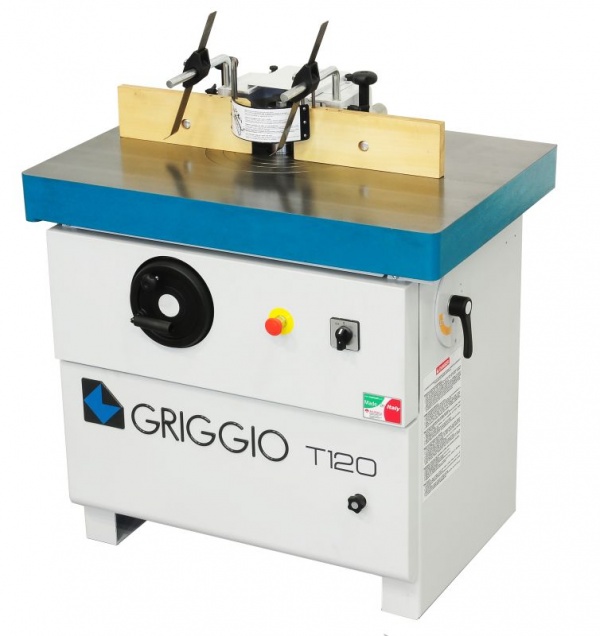

Фрезерный станок T 120 - COMPACT

Детальное описание

Фрезерные станки по дереву предназначены для продольного профильного фрезерования, нарезки шипов и проушин с использованием шипорезной каретки, а также для криволинейного фрезерования по шаблону с использованием копировального устройства или по обгонному кольцу.

Комплект поставки

В комплектное оборудование входят:

Запуск звезда-треугольник вручную
Регулируемая направляющая для профилирования (макс. диам. фрез 220 мм)
1-ая скорость 1500 об/мин для шлифования
Защитный щиток на направляющей
1 вытяжной колпак диам. по 120 мм

Опции

Электрическое оснащение "STANDARD"
Каретка ТС
Шипорезный стол для каретки ТС
Защита для каретки ТС (макс. диам. инстр. 350 мм)
Каретка TR (с защитой)
TPL - 2 удлинения стола
PL - 1 удлинение стола (справа)
Реверс вращения шпинделя
Сменный шпиндель МК 5
Доп. шпиндель MK 5
Доп. шпиндель MK 5 для концевой фрезы (цанги 8-10-12-13 мм в комплекте)
Доп. цанги (доступны размеры от 4 до 20 мм)
Задний вытяжной колпак диам. 120 мм, под столом
Гравитационный индикатор на маховике (вертикальное перемещение шпинделя)
Автоподатчик
Усиленный мотор 5,5 кВт (7,5 лс) 50 Гц

Фотогалерея


T 120 TC	T 120 TR	чертеж T 120 БАЗА

чертеж T 120 TC	чертеж T 120 TR	чертеж T 120 TPL

чертеж T 120 TR-PL

Технические характеристики фрезерного станка T 120 Compact
Размер рабочего стола	1000х680 мм
** Полезная длина шпинделя диам. 30 – 35 мм	140 мм
** Полезная длина шпинделя диам. 40 – 50 мм	160 мм
Частота вращения шпинделя	1500-3000-4500-6000-10000 об/мин
Макс. диам. фрез для профилирования	220 мм
Макс. диам. фрез для шипорезания	350 мм
Макс. диам. фрез входящих в шпинд. чашу	320 мм
Глубина шпиндельной чаши	90 мм
Мощность мотора	5,5 лс (4 кВт) 50 Гц
Вес нетто	410 кг
