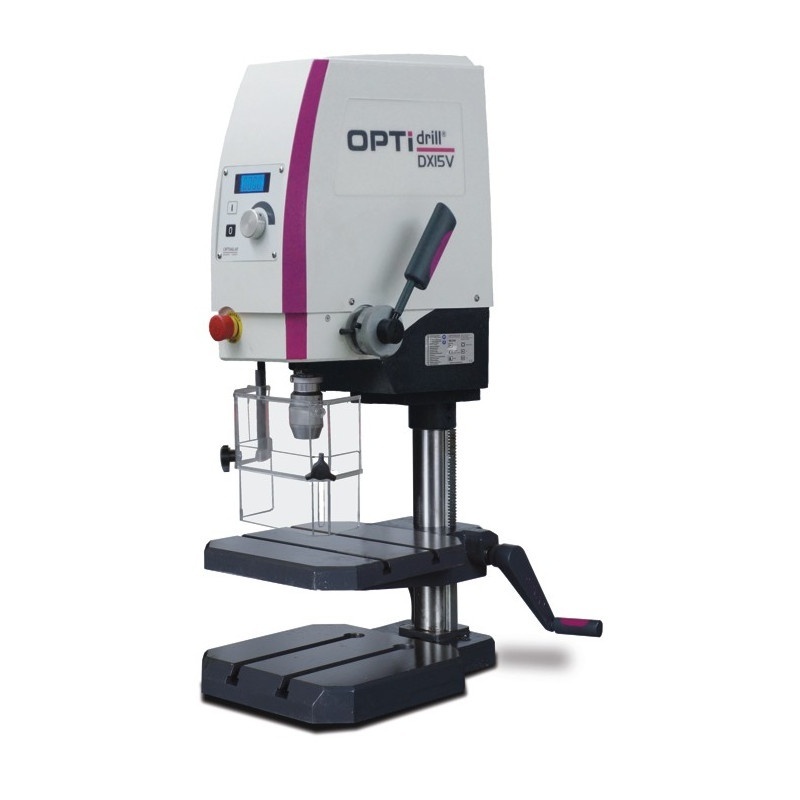

Вертикальный сверлильный настольный станок DX15V

Детальное описание

Новейший настольный сверлильный станок для точного сверления отверстий небольшого диаметра.
Предназначен для обработки заготовок из стали, цветных металлов, пластиков и композитов в электронной, приборостроительной, медицинской промышленности.
Плавное бесступенчатое электронное регулирование числа оборотов (Vario Speed).
Жесткая надежная конструкция.
Шпиндель установлен на высокоточные шарикоподшипники.
Высококачественные зубчатые приводные ремни исключают проскальзывание и потерю мощности.
Быстрое натяжение и легкая фиксация клиноременной передачи.
Большой ход пиноли - 60 мм.
Цифровая индикация оборотов шпинделя.
Регулируемый упор глубины сверления.
Толстостенная чугунная колонна ø 60 мм.
Точный рабочий стол с двумя Т-образными пазами шириной 10 мм.
Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.
Массивное точное основание повышенной жесткости с двумя Т-образными пазами шириной 14 мм для закрепления высоких заготовок без использования стола.
Подвижный защитный экран большой площади с конечным выключателем.
Пылевлагозащитная панель управления.
Высокоточный быстросменный патрон в комплекте.

Комплект поставки

Быстросменный сверлильный патрон (1-13 мм) В16.
Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности

Подставка под сверлильные станки

Удобная установка любого станка массой до 100 кг, как на ножках, так и с жестким закреплением. Отлично подходит для сверлильных, точильных станков и станков для заточки инструмента. Жесткая надежная конструкция с элементами усиления. Прочная столешница из ламинированной фанеры толщиной 22 мм. Не маркая и не скользкая поверхность столешницы. Лазерный раскрой металла и высококачественная порошковая окраска. Габаритные размеры (Д х Ш х В) 525 х 485 х 800 мм, вес 32 кг.

Станочные тиски BMS 85, BMS 100

Надежные тиски для любых сверлильных станков. Жесткая конструкция с призматическими губками. Точные усиленные направляющие губок. Ходовой винт с накатанной трапецеидальной резьбой. Множество вариантов закрепления на сверлильном столе благодаря длинным пазам.

Набор зажимных приспособлений SPW 8, SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. Зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт. Зажимные сухари для Т-образных пазов - 4 шт. Зажимные гайки - 6 шт. Удлиняющие гайки - 6 шт. Зажимные призмы - 6 шт. Зажимные блоки - 6 шт.

Набор сверл 1-13 мм с титановым покрытием 25 шт.

25 сверл диаметром от 1 до 13 мм. Сверла из инструментальной стали с покрытием из нитрида титана. Большое время стойкости. Высокая твердость. Малое время выполнения операции. Малый износ. Удобный металлический бокс.

Резьбонарезная головка М5 - М12

Позволяет производить нарезание резьб М5 - М12. Четырехступенчатая муфта для передачи крутящего момента. Встроенный механизм реверсивного хода при смене направления подачи. Посадочная поверхность В16.

Сверлильный патрон 0-8 мм MK2, 1-13 мм MK2

Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе. Биение закрепленного инструмента менее 0,050 мм.

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Двигатель	0,85 кВт 220 В ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали	15 мм
Максимальный диаметр продолжительного сверления в стали	12 мм
Конец шпинделя
Конец шпинделя	МК2
Вылет оси шпинделя	235 мм
Перемещение пиноли	60 мм
Число оборотов
Частота вращения шпинделя	100 - 3000 об/мин
Количество скоростей	бесступенчатое регулирование
Сверлильный стол
Размер стола	290 х 290 мм
Размер Т-пазов, количество / ширина / между	2 / 10 / 100 мм
Расстояние от шпинделя до стола	100 - 375 мм
Размер основания	290 х 280 мм
Размер Т-пазов, количество / ширина / между	2 / 14 / 100
Расстояние от шпинделя до основания	290 - 355 мм
Габаритные размеры
Диаметр колонны	ø 60 мм
Габаритные размеры	480 х 475 х 980 мм
Масса станка	66 кг
