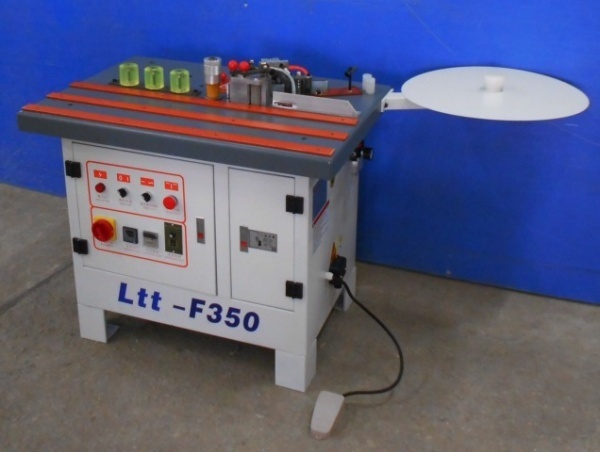

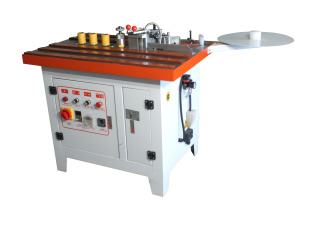

Кромкооблицовочный станок F350A

Детальное описание

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки.

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина. Скорость подачи регулируется инвертером.

Станок обладает исключительной надежностью. Простой и надежный привод, клеевой узел с нижним расположением клеевой ванны обеспечивают удобство в эксплуатации при невысокой стоимости станка.

Схема обработки

Узел нанесения клея

-Литой рабочий стол
-Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал.
- Удобная регулировка количества подаваемого клея.
- Клеевая ванна расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея, предотвращает его перегрев и растекание на рабочем столе и облегчает обслуживание станка.

Эргономика

Компактное расположение рабочей группы позволяет обрабатывать криволинейные детали с крутыми радиусами кривизны.

Съемная группа роликов

Предназначена для работы с прямолинейными заготовками.

Пульт управления

Расположен на передней панели станка обеспечива-ет удобство наладки и эксплуатации станка.
Состоит из тумблеров включения станка, подачи клея и кромки, «грибок» аварийного отключения, термоконтроллера, счетчика длины кромки и кон-троллера скорости подачи кромки/заготовки.

Педаль

Возможность обрезания кромки при помощи педали в криволинейном режиме.

FRL Фильтр-регулятор маслораспылитель

Станок оснащен устройствами подготовки и регулировки давления в системе подачи сжатого воздуха.

Отдельный инструментальный отсек

Очень удобен для хранения инструмента и документации необходимых для настройки станка.

Толщина кромочного материала, мм	0,4-2
Толщина заготовки, мм	10-50
Напряжение питания, В	380
Радиус кривизны обрабатываемой детали, наименьший, мм	200
Скорость подачи, м/мин	0-8
Температура нагрева, наибольшая, ^oС	250
Мощность, кВт	2,47
Габариты, мм	1500х1100х1050
Транспортные габариты, м	1,1х0,8х1,1
Вес, кг	180
