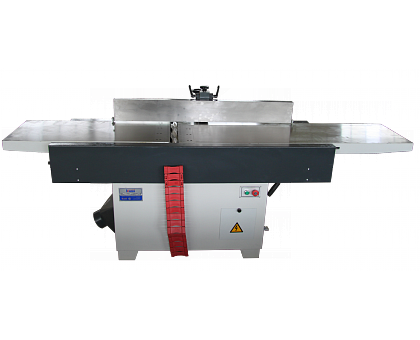

Станок фуговальный с шейперным валом SF 630W

Детальное описание

Назначение

Предназначены для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Преимущества шейперного вала

Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
Низкий уровень шума при работе;
Отсутствие вырывов на сучках при обработке.

Конструктивные особенности

Шейперный ножевой вал

Имеет 6 спиралей твердосплавных пластин по 16 шт. в каждой спирали на SF-400W и по 25 шт. на SF-630W. Пластина имеет 4 рабочие грани. Каждая грань пронумерована.

Чугунные литые столы

Массивные столы длиной 2500 мм отлично гасят вибрацию и являются хорошей базой, что повышает качество обрабатываемых деталей. Столы имеют ребра жесткости.

Регулировка стола рычагом

Выставление толщины съема материала осуществляется с помощью рычага по шкале.

Защита ножевого вала

Защитное ограждение зоны резания обеспечивает безопасную работу на станке.

Кнопки включения / выключения

Для удобства кнопки включения и выключения вынесены на подающий стол. Дополнительная кнопка аварийной остановки расположена рядом с ножевым валом.

Направляющая линейка

Чугунная направляющая линейка перемещается по столу на колесах, что облегчает ее настройку и не царапает стол. Может быть установлена под углом до 45° для снятия фаски.

Регулировка линейки

Направляющая линейка удобно настраивается маховиком через передачу шестерня-рейка.

Аспирационный патрубок

Эксгаустерная воронка Ø120 мм для удаления стружки расположена под столом.

Комплект поставки

В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин.

Модель	SF-630W
Ширина обработки, мм	630
Длина рабочего стола, мм	2500
Максимальная толщина снимаемого слоя, мм	4
Количество ножей ножевого вала, шт.	150
Диаметр ножевого вала, мм	105
Мощность эл./двигателя, кВт	5,5
Частота вращения ножевого вала, об/мин	5060
Габаритные размеры, мм	2500 х 940 х 1100
Масса, кг	650
