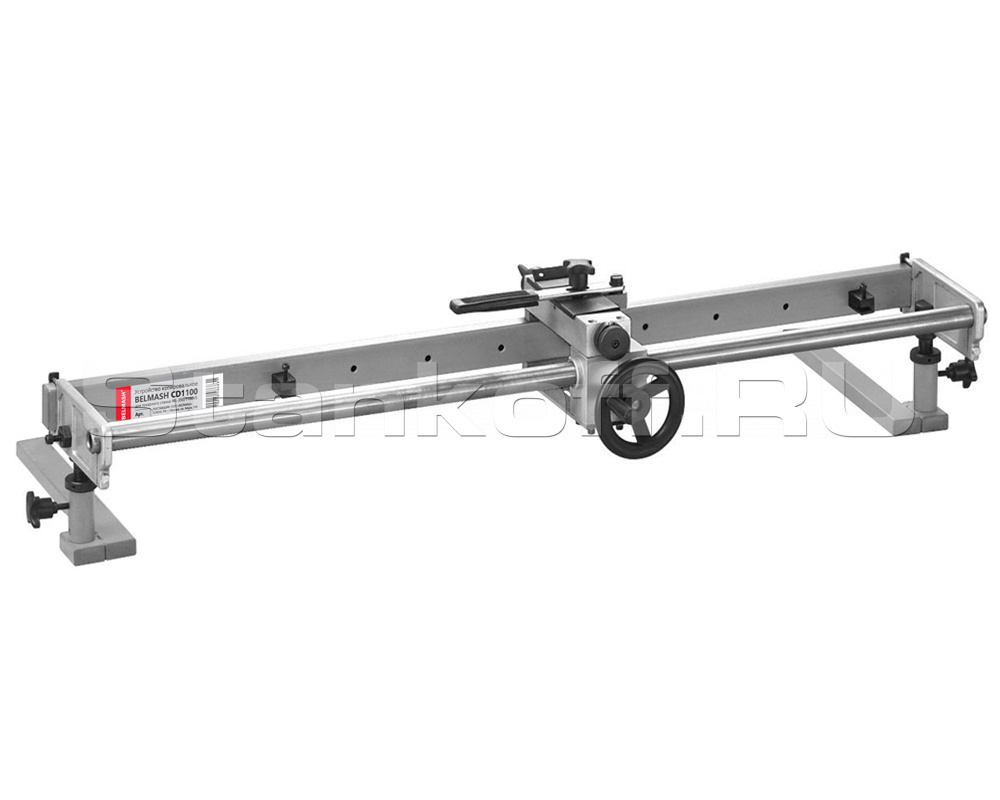

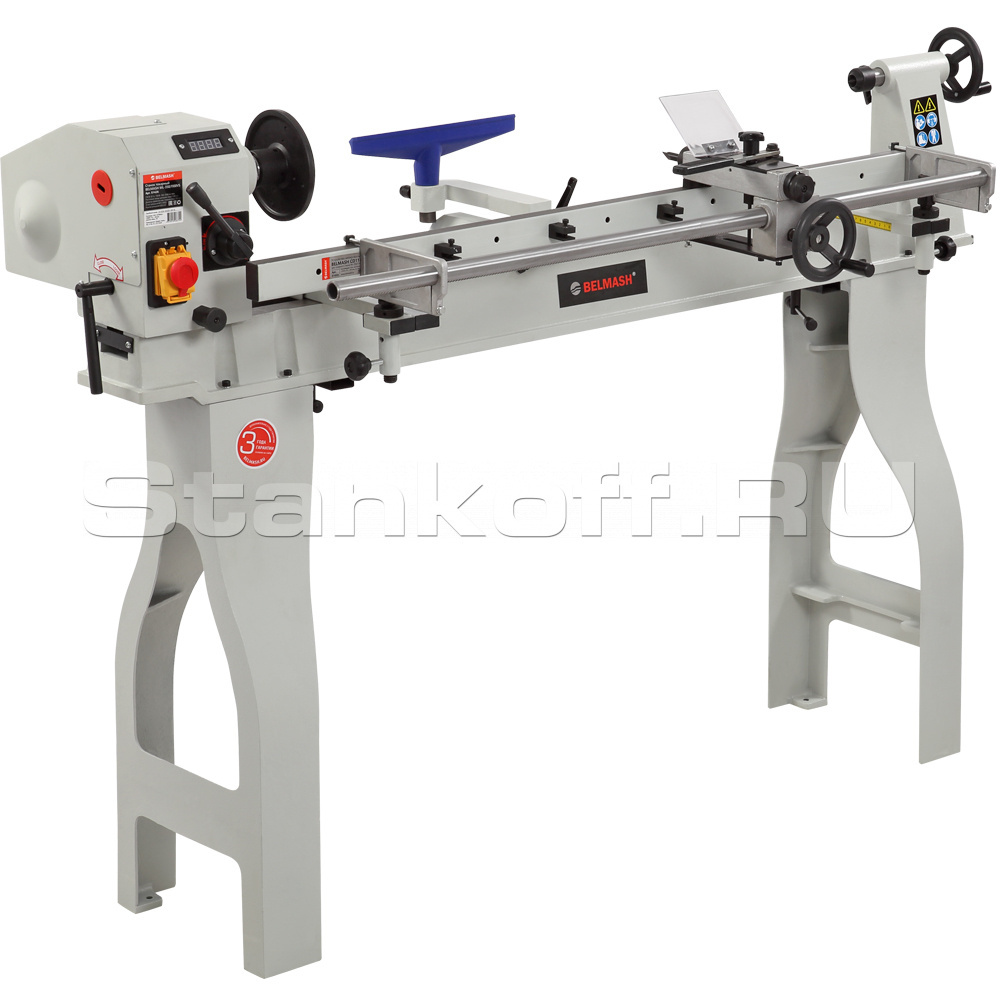

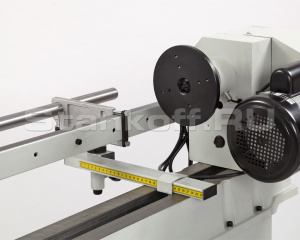

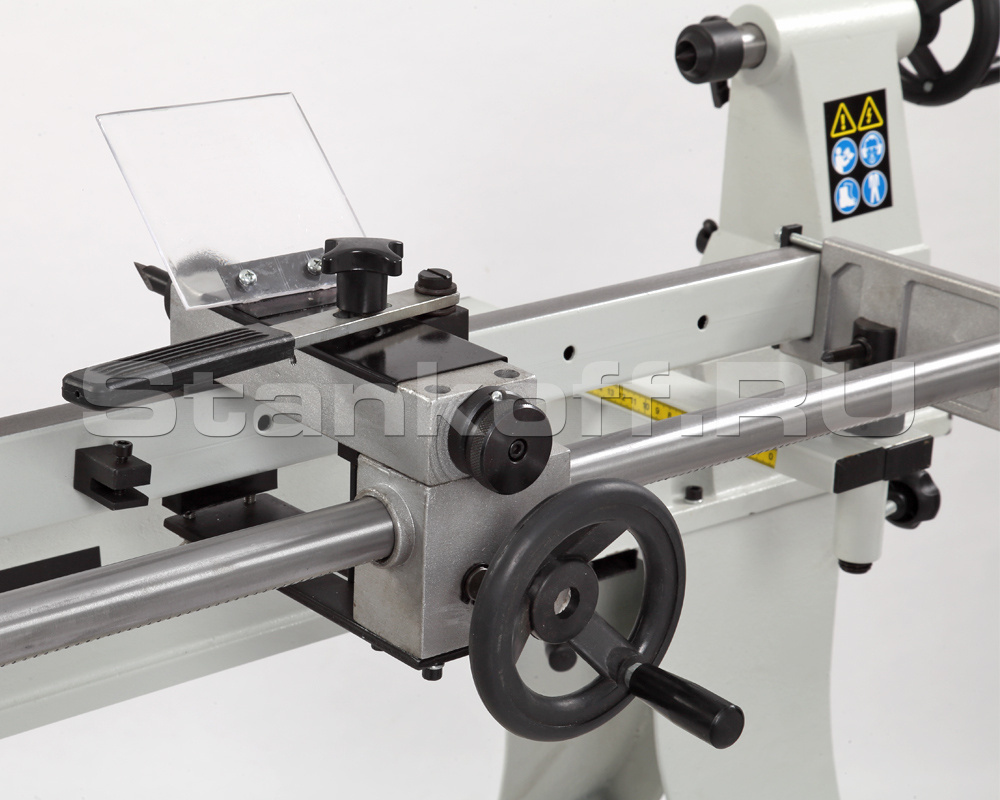

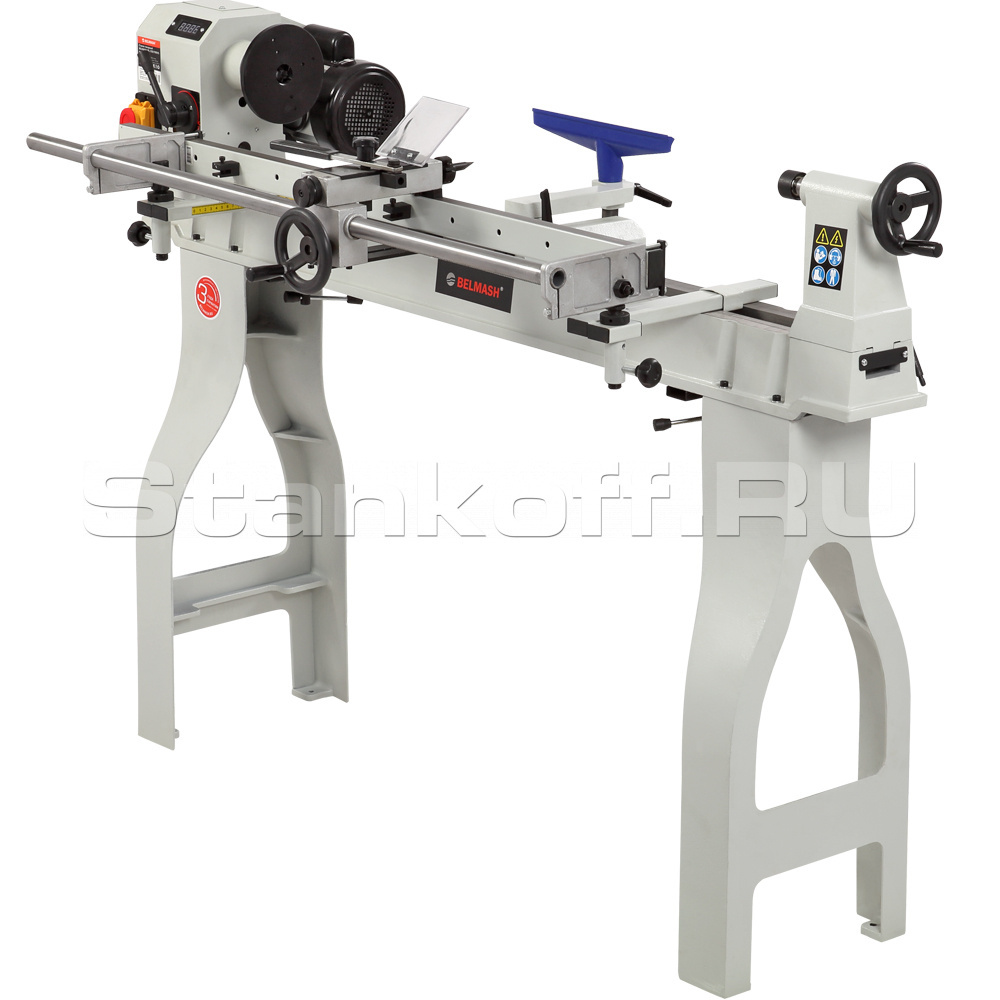

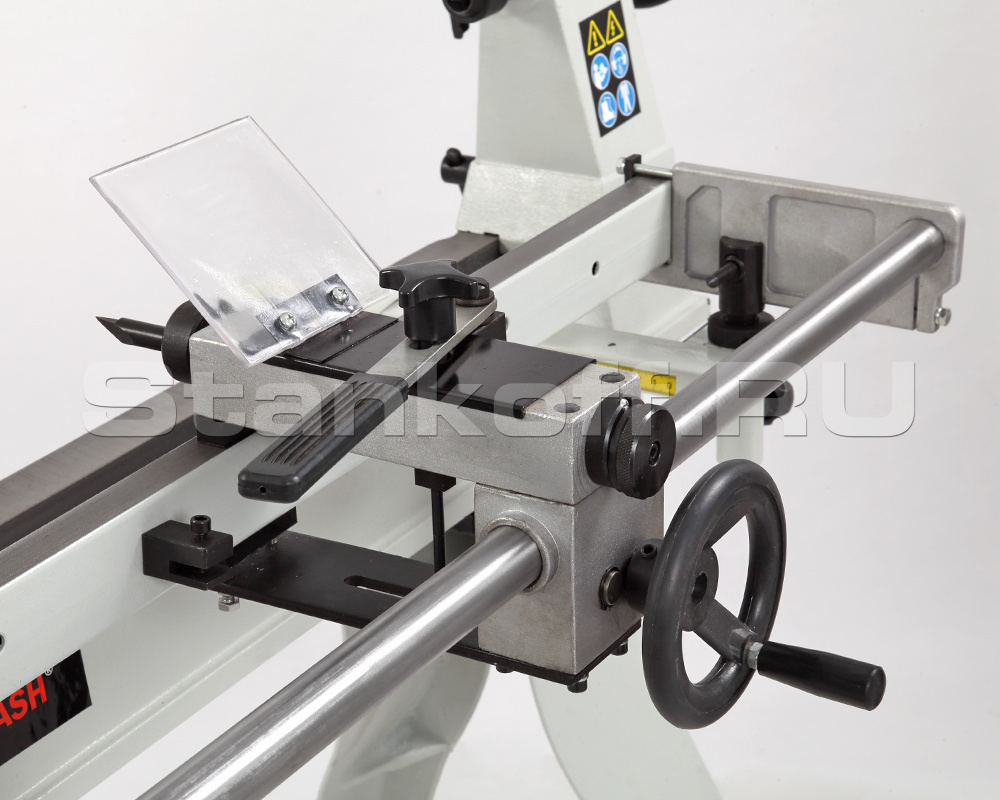

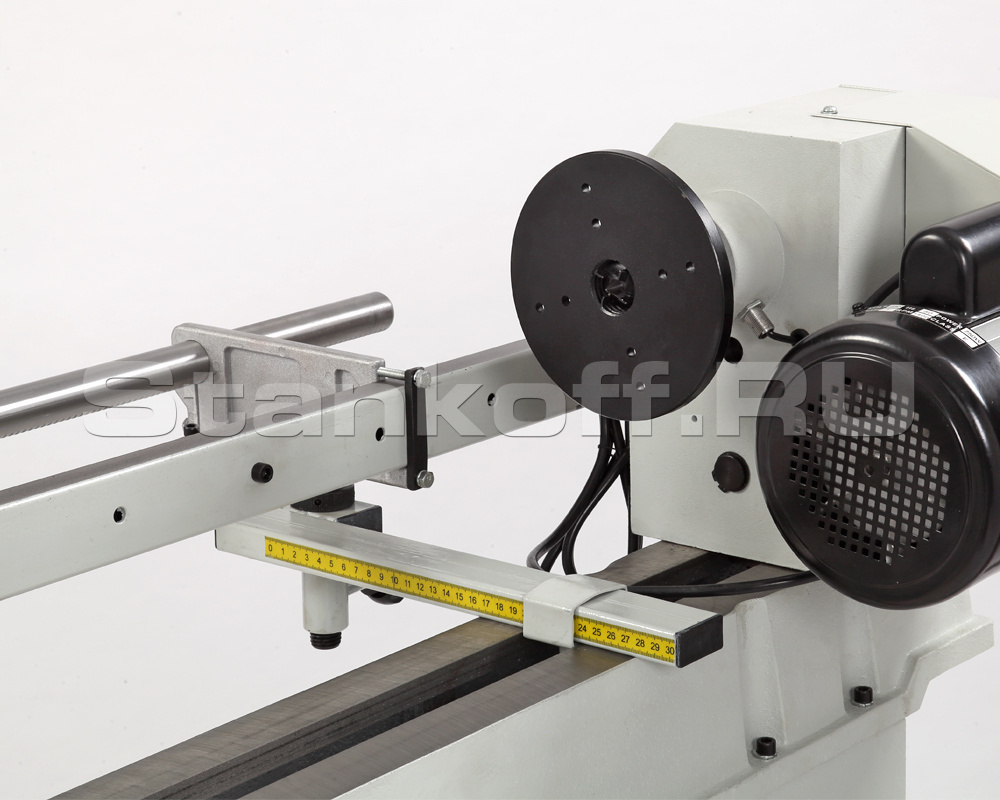

Данное копировальное устройство используется на токарном станке по дереву. С минимальными усилиями позволяет копировать деревянные заготовки с образца или шаблона.
Высота центров регулируется в диапазоне 150-210 мм. Копировальное устройство идеально подходит для производства большого количества одинаковых деталей.
| Устройство копировальное | 1 |
Маховик продольного перемещения резца |
1 |
| Кронштейн | 2 |
Резец |
1 |
| Центр зажимной | 2 |
| Ключ шестигранный 3/4/5 мм | 3 |
| Стойка регулируемая | 2 |
| Планка прижимная | 2 |
| Винт+гайка | 2 |
| Экран защитный | 1 |
| Гайка-барашек | 1 |
| Винт-барашек | 2 |
Рамка кронштейна |
2 |
Рукоятка зажимная |
2 |
Зажим шаблона+винт |
3 |
Руководство по эксплуатации |
1 |
Упаковка |
1 |
| Максимальная длина образца /шаблона, мм | 1050 |
| Максимальный поперечный ход резца, мм | 35 |
| Максимальный диаметр копируемого образца, мм | 150 |
| Максимальный продольный ход резца, мм | 1050 |
| Регулировка установки резца по высоте, мм | 60 |
| Размер упаковки (ДхШхВ), мм | 1300х415х570 |
| Масса нетто, кг | 19 |
