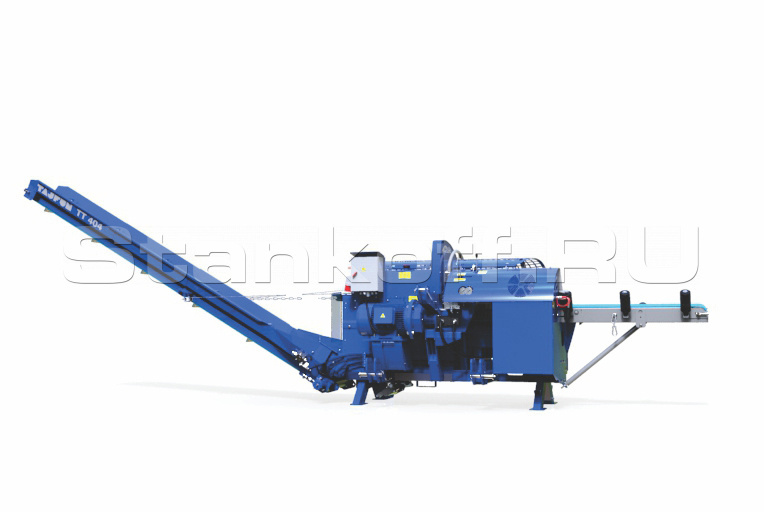

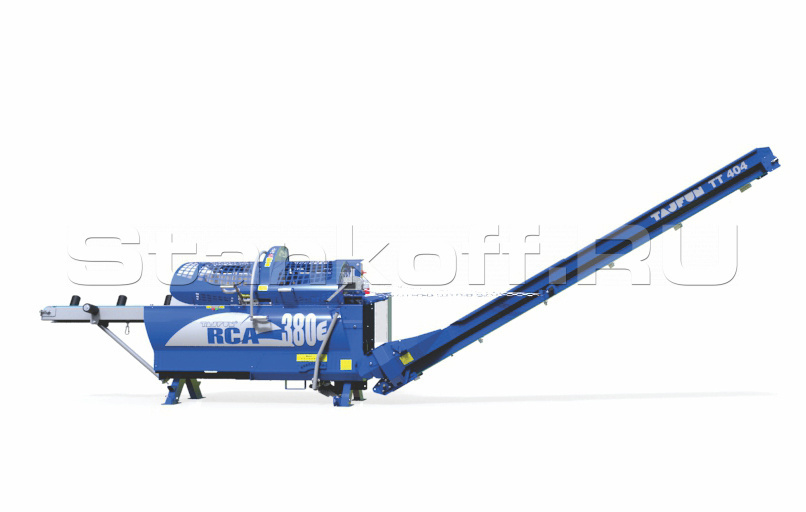

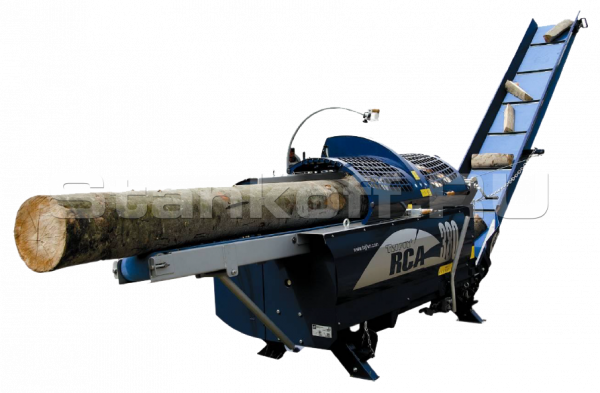

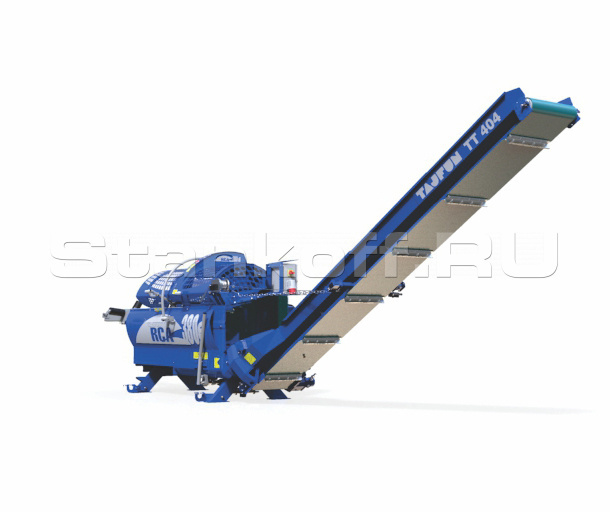

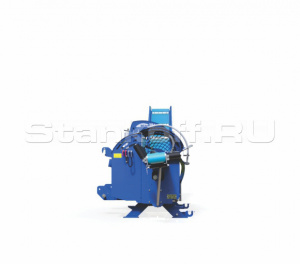

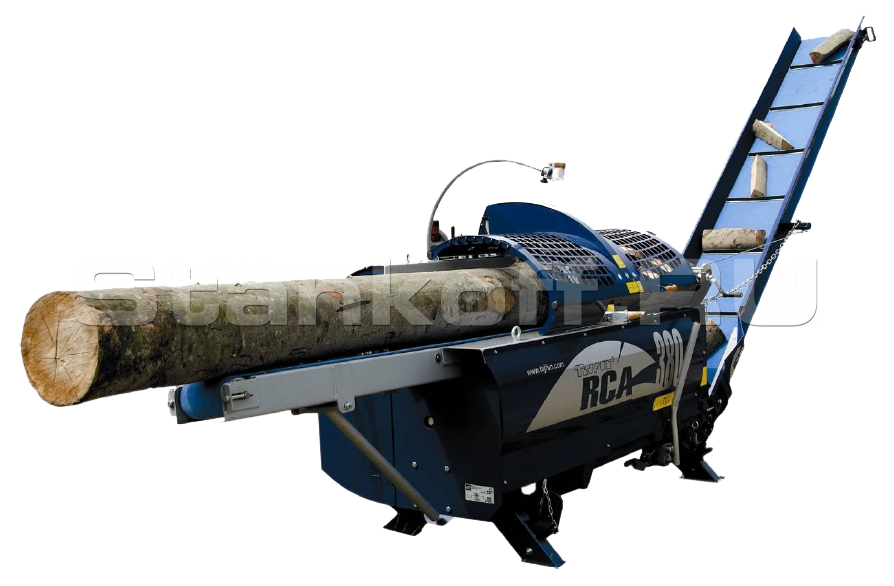

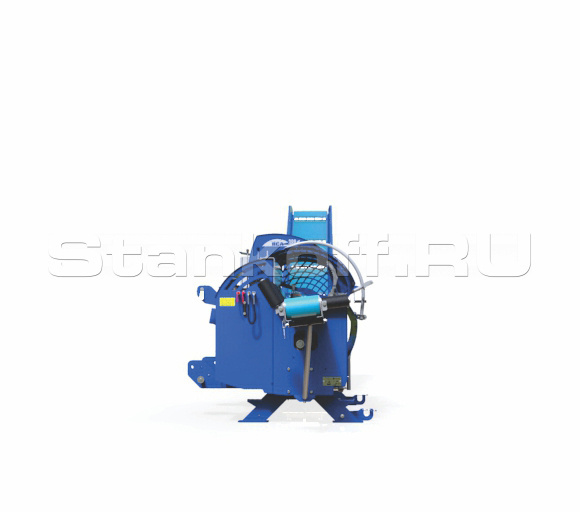

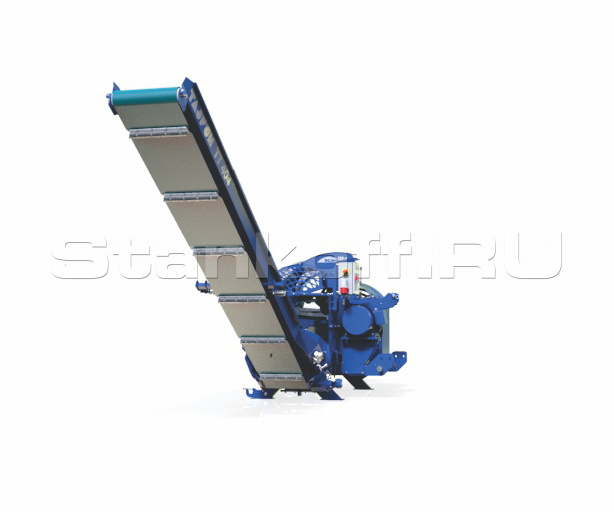

Автоматический процессор для производства дров Тайфун RCA-380E

Детальное описание

Автоматический станок предназначен для профессионального использования и заготовки дров в больших количествах. Дровокол выполняет две операции - торцовка бревна цепной пилой на заготовки заданных размеров и расщепление заготовок на несколько частей в зависимости от выбранного ножа

Применение

Идеально подходит для частных лиц и предприятий занимающихся изготовлением дров на продажу, а так же для лесозаготовительных и деревоперерабатывающих компаний.

Принцип действия

Гидравлический загрузчик или подающая эстакада подает бревно на рабочую высоту и далее бревно при помощи транспортирных роликов и подающей ленты направляется в распиловочную зону станка. Ограничитель длины регулирует длину полена и передвигается приблизительно на 5 см навстречу бревну и когда процесс подачи закончен возвращается в свое исходное положение, предотвращая тем самым возможность заклинивания бревна. Достигнув упора бревно плотно фиксируется специальным зажимом исключая передвижение бревна. Далее происходит распил цепной пилой. Оператор вручную контролирует отпил заготовки. Во время всего цикла распила горизонтальная поворотная створка, остается закрытой и держит отпиливаемую часть в строго горизонтальном положении. После окончания распила поворотная створка открывается, обеспечивая ровное направление падения отпиленной части в зону раскола, где установлены расколочный цилиндр и нож с массивным упором. Расколочный цилиндр с усилием до 15 тонн толкает чурак к ножу. В зависимости от нужного размера колотых дров используются стандартные ножи на 6 или 8 частей. Далее поленья по ленточному транспортеру с регулировкой угла наклона и скоростью направляются в приготовленное место.

Преимущества

Минимальное потребление энергии для работы станка;
Компактная конструкция станка с большой производительностью;
Большая скорость цепи для увеличения производительности;
Быстрое складывание и раскладывание;
Складывающийся транспортёр с регулирующийся скоростью;
Удобная транспортировка;
Широкий выбор дополнительного оборудования.

Конструктивные особенности

Электродвигатель

Встроенный в конструкцию электродвигатель.

Подающий конвейер

Подающий конвейер длиной 2,0 метра позволяет надежно базировать бревна на транспортерной ленте. Гидропривод конвейера обеспечивает плавную подачу бревен в зону обработки.

Пильная шина

Торцевание в нужный размер за счет пильной шины, которая обеспечивает надежность работы и простоту эксплуатации. Остановка пильной цепи происходит сразу же после того как распил закончен с помощью муфты.

Прижим для бревна

Прижим для бревна предотвращает вращение бревна, что обеспечивает правильное падение отпиливаемой части в емкость для раскола.

Упор для ножа

Упор для ножа выполнен из толстой стали, что позволяет надежно позиционировать нож, ручная регулировка высоты ножа.

Ограничитель вылета бревна

Ограничитель вылета бревна точно регулирует длину получаемого чурбака, обеспечивающее свободное падение в зону раскалывания. Длина вылета свободно регулируется от 200 до 500 мм с шагом 50мм, в зависимости от необходимой длины получаемых дров.

Транспортер

Транспортер для отвода дров имеет длину 4 метра и настраивается на необходимый угол наклона за счет лебедки. Скорость движения транспортера регулируется бесступенчато. Натяжение ленты гидравлическое.

Решетка для опилок

Решетка для опилок, располагается между ножом для раскола и транспортером. Обеспечивает удобство эксплуатации и препятствует засорению транспортера.

Дополнительные опции

Подающая эстакада RN5000S

Решает проблему ускоренной и эффективной подачи бревен на дровокольный станок для дальнейшей переработки на дрова, тем самым повышая производительность самого станка. Для работы эстакады используется гидравлическая система станка (RCA), причем для управления предусмотрены уже существующие рычаги на станке. Работу всего комплекса может обеспечивать один оператор.

Мобильный опилкоотсос ХЕ 10 М

Предназначен для удаления опилок из дровокольного станка Тайфун ВСА, чтобы обеспечивать его беспрепятственную работу. Опилки перемещаются из дровокольного станка ВСА по трубке диаметром 140 мм к вытяжному устройству (опилкоотсосу), а затем по трубке диаметром 120 мм на место, определяемое пользователем (вытяжная трубка является гибкой, ее длина составляет 5 метров).
Опилкоотсос ХЕ 10 М отличается компактностью, транспортабельностью (вес 39 кг) и исключительной эффективностью ВЫТЯЖКИ. При использовании ЕР 12 опилкоотсос возможно подключить напрямую к нему. Опилкоотсос мобилен, что позволяет пользователю легко перемещать его в пределах производственной площадки.

Решётка для очистки дров SP10

Ширина х длина х высота - 535х1065х329, Вес - 25,4 кг.

Гидравлический подъемник для бревен DM 1511 M

Подъемник подсоединяется к процессору с помощью гидравлических шлангов, управление им осуществляется оператором непосредственно со станка. С помощью подъемного механизма - вилы поднимаем бревно(длиной до 6 м) на рабочую высоту станка и затем перемещаем его в зону пиления. За перемещение бревна отвечают два металлических ролика, вращающиеся синхронно с подающей лентой станка (вращение возможно в обе стороны). Использование гидравлического подъёмника DM 1511 M значительно повышает скорость загрузки бревен, что в свою очередь способствует повышению производительности дровокольной линии.

Гидравлический подъемник для бревен DM 2000

Служит для подъема бревна на рабочую высоту станка (плоскость подающей ленты). Большим преимуществом подъемного стола является то, что его рабочая высота может регулироваться от 900 до 1050 мм, и, таким образом, он совместим со всеми моделями дровокольных станков Тайфун. Три приводных ролика подъемного стола DM 2000 М, вращающихся синхронно с подающей лентой станка, способствуют четкой и слаженной подаче более крупных и тяжелых бревен.

Дополнительные расклинивающие ножи

Дополнительные расклинивающие ножи на 4, 6, 8, 12 частей.

Длина полена, см	20 - 50
Примерная производительность, м³/час	10
Диаметр бревна, см	10 - 38
Нож	Oregon 17˝, b="1,5 мм
Цепь	3/8˝Oregon MULTICUT
Сила раскола, кН	150 (15 тонн)
Мощность электромотора, кВт	11"
Частота электромотора, об/мин	2910
Напряжение, В	400
Частота напряжения, Гц	50
Рабочая высота станка, если транспортер под углом 45°, см	307
Транспортер	Складной двухступенчатый транспортер длинной 4м с автоматической гидравлической системой натягивания ленты, и регулировкой скорости
Ширина ленты, см	43
Рабочее положение (ДхШxВ), см	610 x 129 х 307 (под углом 45°)
Положение для транспортировки (ДхШxВ), см	235 x 129 x 236
Вес станка с транспортером, кг	1100 + 130
