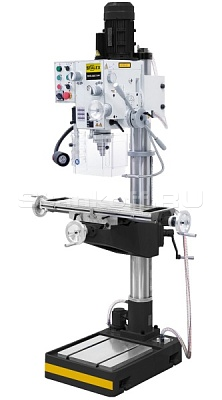

Станок сверлильный редукторный SHD-32CH PF

Детальное описание

Станок предназначен для выполнения операций сверления, фрезерования, зенкования, а также нарезания внутренних резьб, и т.д. механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Станок оснащен крестовым столом и системой подачи СОЖ в зону резания.

Особенности

Массивная конструкция из серого чугуна исключает вибрацию
Большая толстостенная вертикальная стойка
Мощный 2-х скоростной двигатель, рассчитанный на продолжительную работу
Автоматическая подача пиноли шпинделя
Крестовый стол
Правое и левое вращение шпинделя
Функция резьбонарезания
Электрокомпоненты Siemens
Встроенная система подвода СОЖ
Изготовлен по стандарту СЕ

Комплектация станка

Сверлильный патрон 3-13 мм/В16;
Дорн MТ-4/B16;
Оправка МТ-4/МТ-3;
LED лампа местного освещения;
Автоподача пиноли по оси Z;
Защита патрона;
Система СОЖ;
Функция резьбонарезания;
Инструкция по эксплуатации.

Макс. диаметр сверления, сталь, мм	Ø 32
Макс. диаметр сверления, чугун, мм	Ø 40
Макс. диаметр фрезерования, мм	Ø 80
Макс. диаметр концевой фрезы, мм	Ø32
Диаметр резьбонарезания, (min/max)	М3-М12(сталь)/М3-М16(чугун)
Частота вращения шпинделя, (12 диапазонов), об/мин	75-3200
Конус шпинделя	МТ-4
Ход пиноли шпинделя, мм	120
Автоматическая подача пиноли(3), мм/об	0,10/0,18/0,26
Ход стола по осям X/Y, мм	495/200
Наклон фрезерной головы	±90°
Диапазон поворота фрезерной головки	360°
Регулировка высоты фрезерной головки, мм	260
Тип включения автоподачи	механический
Расстояние шпиндель-колонна, мм	280
Расстояние шпиндель-стол, мм	640
Расстояние шпиндель-основание, мм	1190
Диаметр колонны, мм	Ø115
Перемещение стола, мм	720
Размер стола, мм	720х210
Размер основания, мм	365х375
Т-образный паз, мм	14
Насос подвода СОЖ, кВт	0,4
Входная мощность, кВт	1,1/1,5
Напряжение, В	380
Габаритные размеры упаковки, мм	950x760x1885
Тип транспортировки	Вертикальная
Масса нетто/брутто, кг	360/395
