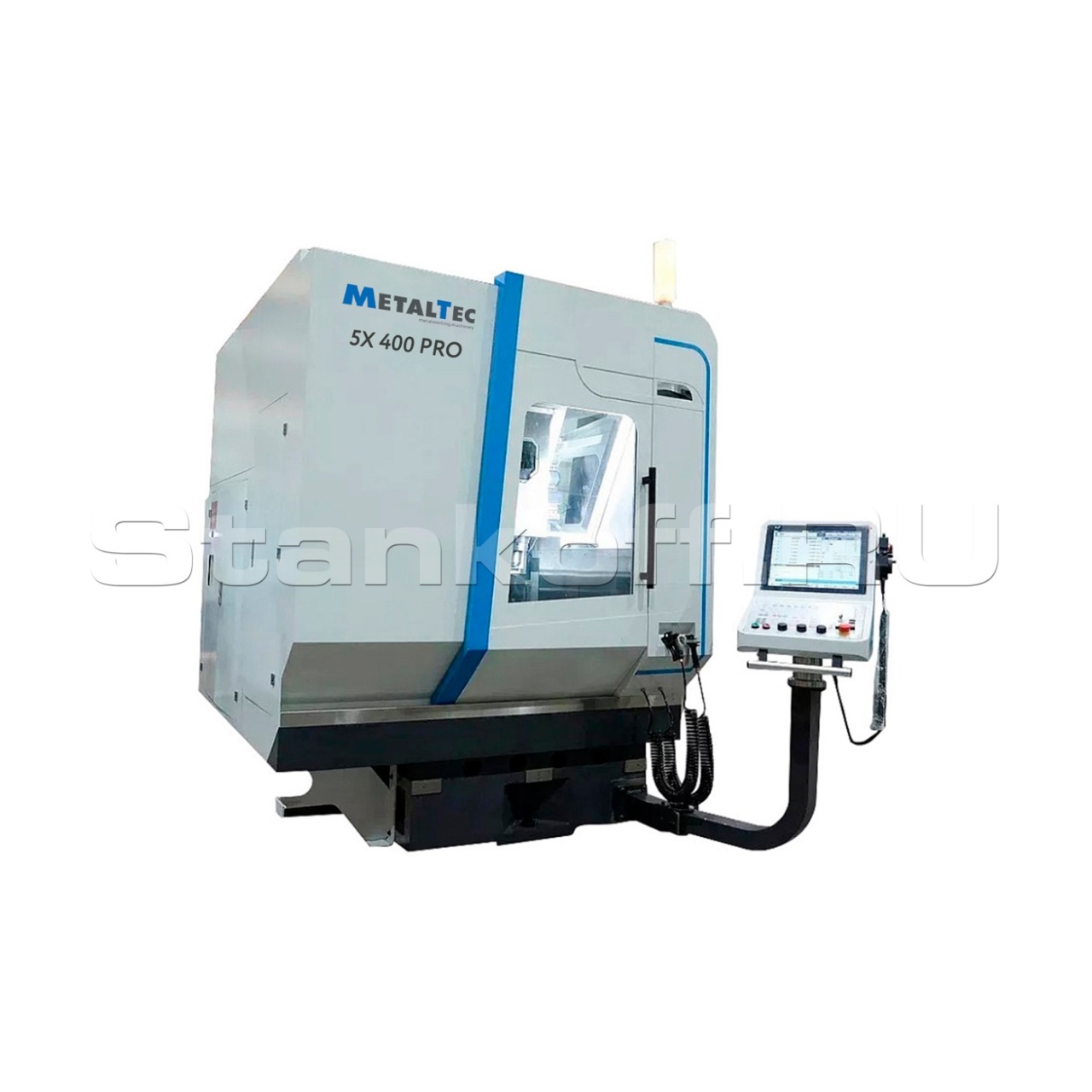

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-400 PRO

Детальное описание

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-400 PRO - предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Отличительные особенности

Система ЧПУ HCNC 848. Полноценная 5-ти осевая обработка, работа со всеми САМ системами на русском/английском языках;
Обработка деталей до 550 мм;
Портальная конструкция;
Прямой привод поворотно-наклонного стола;
Высокоточные линейные направляющие Schneeberger.

Стандартная комплектация

Система ЧПУ HCNC 848Di;
Шпиндель 20000 об/мин, HSK-A 63, 20/24 кВт, 35/42 Нм, AEBIG;
Магазин инструмента - 20 позиций;
Пневматическая система;
Централизованная система смазки;
Конвейер для стружки ленточного типа с корзиной;
Электрический кабинет с корзиной;
Система охлаждения шпинделя и поворотно-наклонного стола;
Система подачи СОЖ;
Замок-блокиратор на время обработки;
Освещение рабочей зоны и зоны инструмента;
Сигнальная лампа;
Воздушный пистолет;
Водяной пистолет;
Оптические линейки по осям X,Y,Z;
Верхний люк;
Система измерения инструмента;
Система измерения детали;
Пневмоканалы на рабочем столе (подготовка под автоматизацию).

Конструктивные особенности

Портальная конструкция с фиксированной балкой

Перемещения X/Y/Z на шпинделе, поворотный стол жестко закреплен на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

Оптимизированная конструкция станины портального типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

Поворотный стол

Обеспечивает стабильность угловой скорости (на него не передаются вибрации двигателя). Компоненты имеют малое время разгона и торможения. Низкий уровень шума. Тепло от двигателя не передаётся на узел.

Направляющие

Поворотно-наклонный стол с высокоточными линейными направляющими Schneeberger по осям X, Y, Z обеспечивает точность позиционирования 8 мкм и повторяемость по осям 4 мкм.

Шарико-винтовая передача

ШВП японского производителя THK. Подшипники NSK/NOCHI Япония.

Стружкоуборочный конвейер

Стружкоуборочный конвейер с корзиной.

Инструментальный магазин

Инструментальный магазин на 20 позиций дискового типа. Время смены инструмента (от гнезда к гнезду) составляет 1,8 сек.

Система ЧПУ

5-32 оси управления;
17-дюймовый цветной сенсорный ЖК-экран (опционально);
Внешний модуль ПЛК и ввода-вывода;
Поддержка NCUC, Ethercat;
5 одновременно управляемых осей;
5 - тиосевая функция RTCP;
Автоматическая калибровка по 5 осям;
Материал: панель из алюминиевого сплава;
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280x1024;
Онлайн интерполяция;
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
Видеокарта: Intel HD Graphics 5500;
USB: 8 USB, 4 USB3.0 и 4 USB 2.0;
Жесткий диск: 128G;
Системная память: 8G, максимальное расширение до 16G.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

Рабочая зона

Диаграмма мощности и крутящего момента шпинделя HAOZHI, 20 000об/мин

	5X400PRO	5X400PRO + CTS30
ЧПУ	HNC 848Di
Перемещения
Перемещения по оси Х, мм	450
Перемещения по оси Y, мм	440
Перемещения по оси Z, мм	450
Перемещения по оси A, (°)	-120~+120
Перемещения по оси C, (°)	n×360
Точность позиционирования, мм (XYZ)	0,005
Повторяемость, мм (XYZ)	0,003
Точность позиционирования по осям А/С, º	7/7
Повторяемость по осям А/С, º	4/4
X ось перемещение от центра поворотного стола, мм	-225~+225
Y ось перемещение от центра поворотного стола, мм	-220~+220
Макс расстояние от конца шпинделя до стола, мм	520
Мин. расстояние от конца шпинделя до стола, мм	70
Поворотно-наклонный стол
Привод	Прямой
Диаметр стола, мм	400
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	На плоскости стола: 550 75 мм над поверхностью стола: 680
T-пазы
Ширина, мм	12
Количество, шт	8
Размер центрального отверстия, мм	50H7
Расстояние от оси А до центра стола	80 (когда поверхность поворотного стола ниже центра оси А)
Тип зажимов на столе	Пневмо
Шпиндель
Тип	Прямой привод AEBIG	Прямой привод HAOZHI
Конус шпинделя	HSK-A63
Мощность шпинделя, кВт	S1: 20	S1: 20
Крут. Момент Нхм	S1: 35/S6: 42	S1: 30.7/S6: 46
Макс частота вращения шпинделя, об/мин	20000
Жесткое нарезание резьбы	Да
Система подачи СОЖ	3 Бара	30 Бар
Система подачи
X/Y/Z быстрые перемещения, мм/мин.	32/32/32
A/C быстрые перемещения об/мин.	100/200
Автоматический магазин инструмента
ATC Тип	Зонтик
ATC Конус	HSK-A63
Количество инструментов	20
Макс диаметр инструмента, мм	Φ60
Макс длина инструмента, мм	250
Система измерения инструмента и детали
Инструмент	Контактного типа Renishaw	Лазерный тип BLUM
Деталь	Оптическая Chotest COMP40	Оптическая – Renishaw OMP40
Помпа высокого давления подачи СОЖ	Нет	Да
Габариты станка
Длина, мм	1900
Ширина, мм	2800
Высота, мм	2950
Вес, кг	7600
