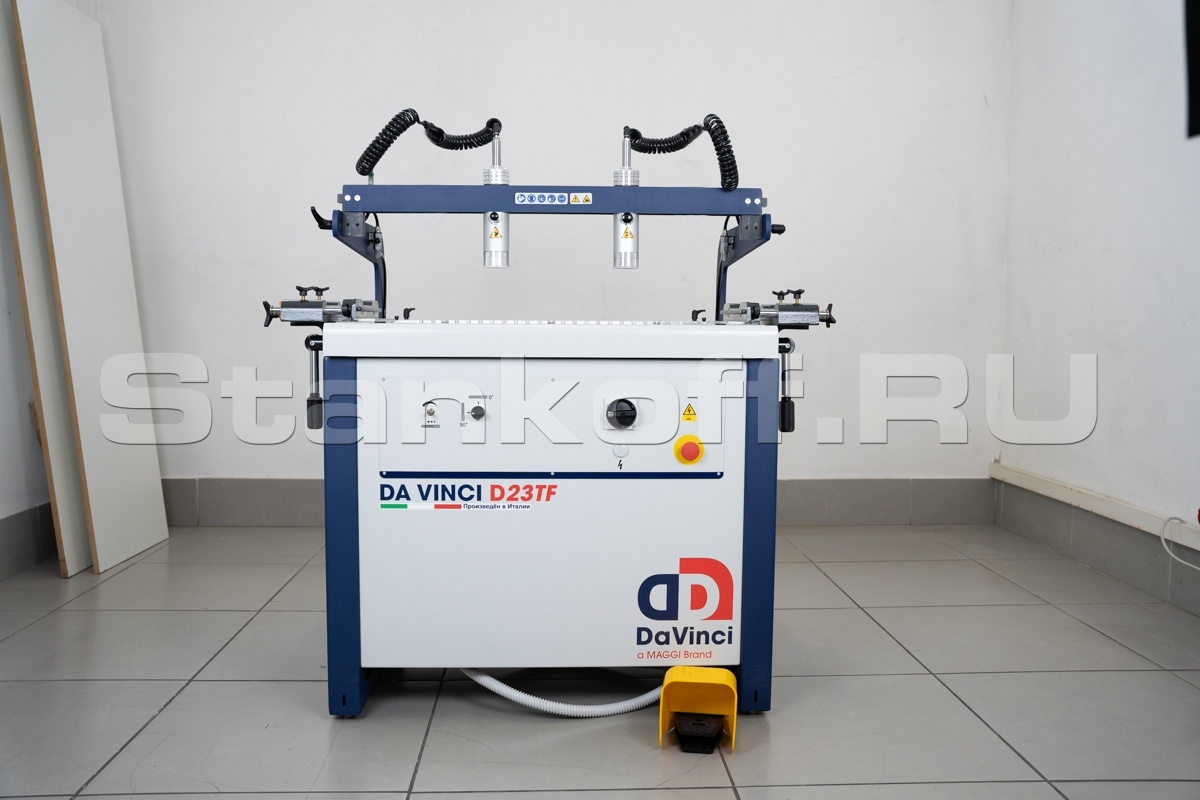

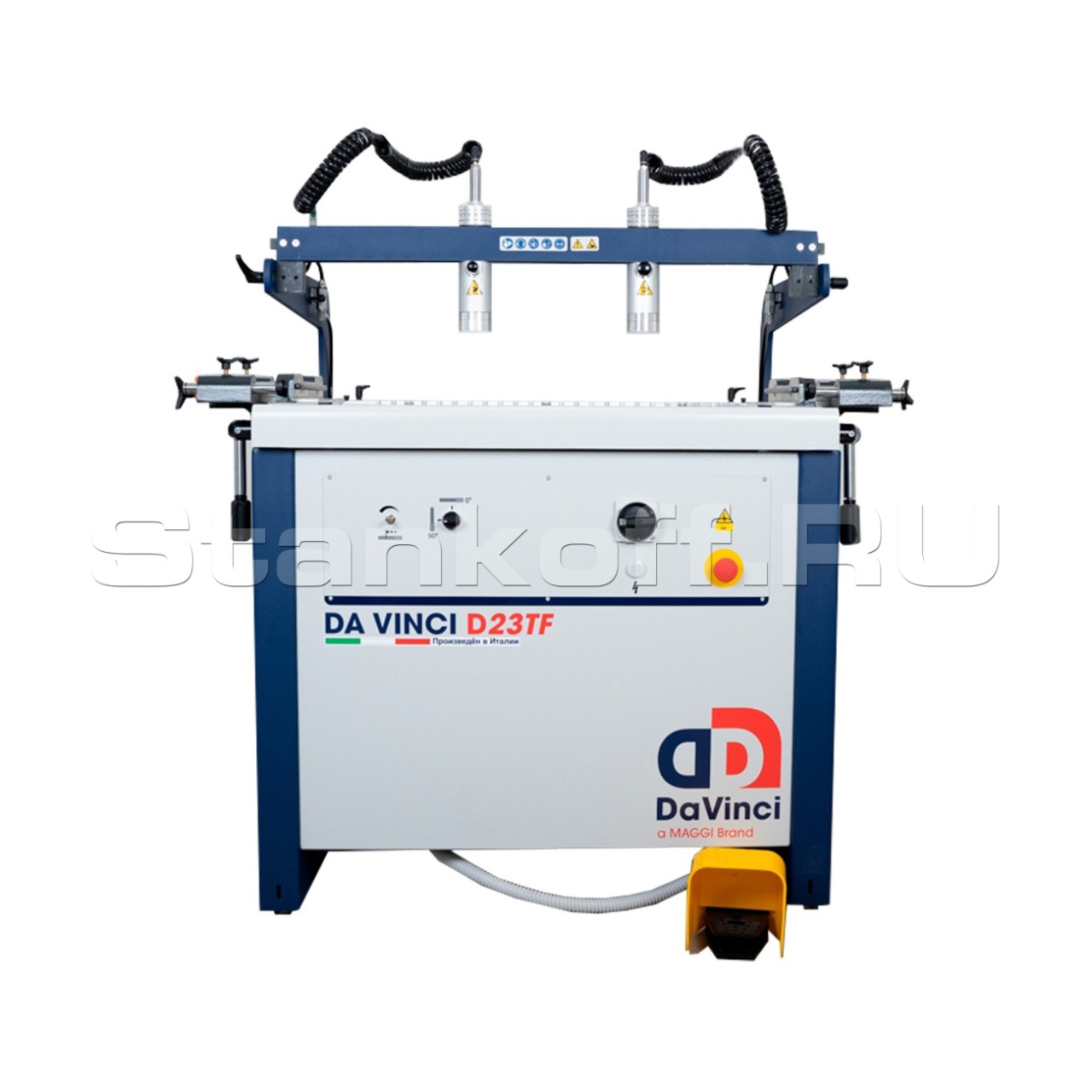

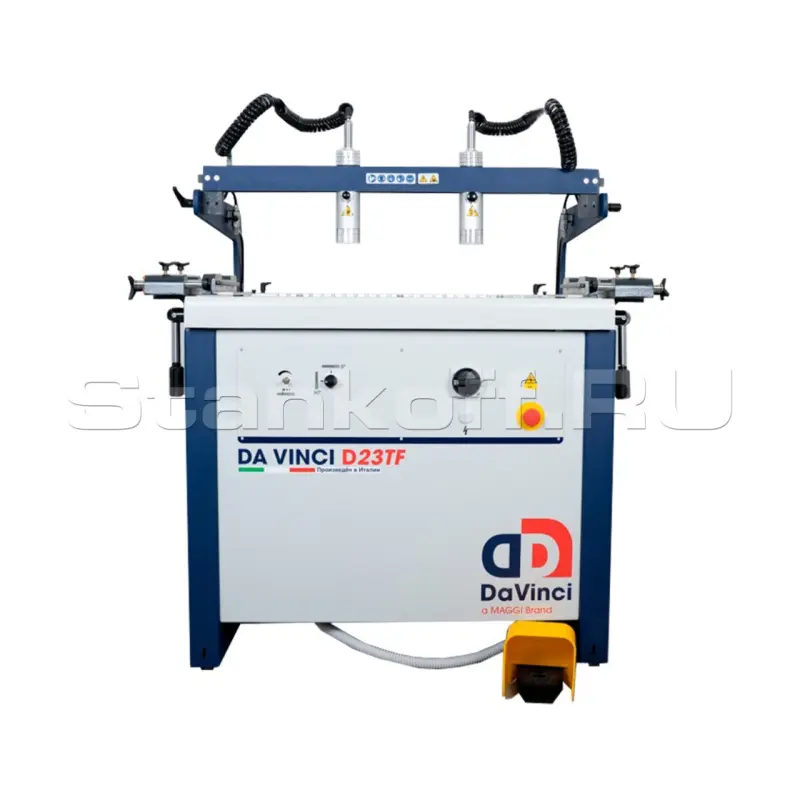

Cверлильно-присадочный станок DAVINCI D-23TF

Детальное описание

Высокоточный сверлильно-присадочный станок DAVINCI D-23TF предназначен для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Применяется на любых предприятиях по производству корпусной мебели.

Схема обработки

Конструктивные особенности

Пневматические прижимы

Пневматические прижимы для быстрого фиксирования заготовки исключают необходимость ручной регулировки.

Система “Quick depth”

Запатентованная система “Quick depth” для максимально простой регулировки прямого считывания и глубины сверления.

Шпиндельная головка

Конструкция шпиндельной головки предполагает использование сверл различной длины, диаметром от 1,5 мм до 40 мм. Возможность сверления отверстий для петель.

Микрометрический упор

Комплектация

Линейка 1500 мм с 1 упором каждая, шт	2
Пневматический прижим, шт	2
Фронтальный вертикальный упор для совмещения вертикального и горизонтального сверления, шт	2
Пневматический наклон сверлильной головки 0-90гр с блокировкой в любом положении и фиксатором на 45 гр, шт	1
Устройство “Quick depth” для регулировки и прямого считывания глубины сверления, шт	1
Индикатор рабочей высоты по отношению к толщине заготовки, шт	1
Быстрозажимные патроны, шт	5

Количество шпинделей, шт.	23
Расстояние между двумя соседними шпинделями, мм	704
Количество сверлильных траверс, шт	1
Расстояние между двумя крайними шпинделями, мм	32
Макс. глубина сверления, мм	65
Частота вращения шпинделей, об/мин	2800
Мощность двигателя, кВт	1,5
Рабочее давление, атм	6-8
Габаритные размеры (ДxШxВ), мм	1315x960x1265
Вес, кг	310
