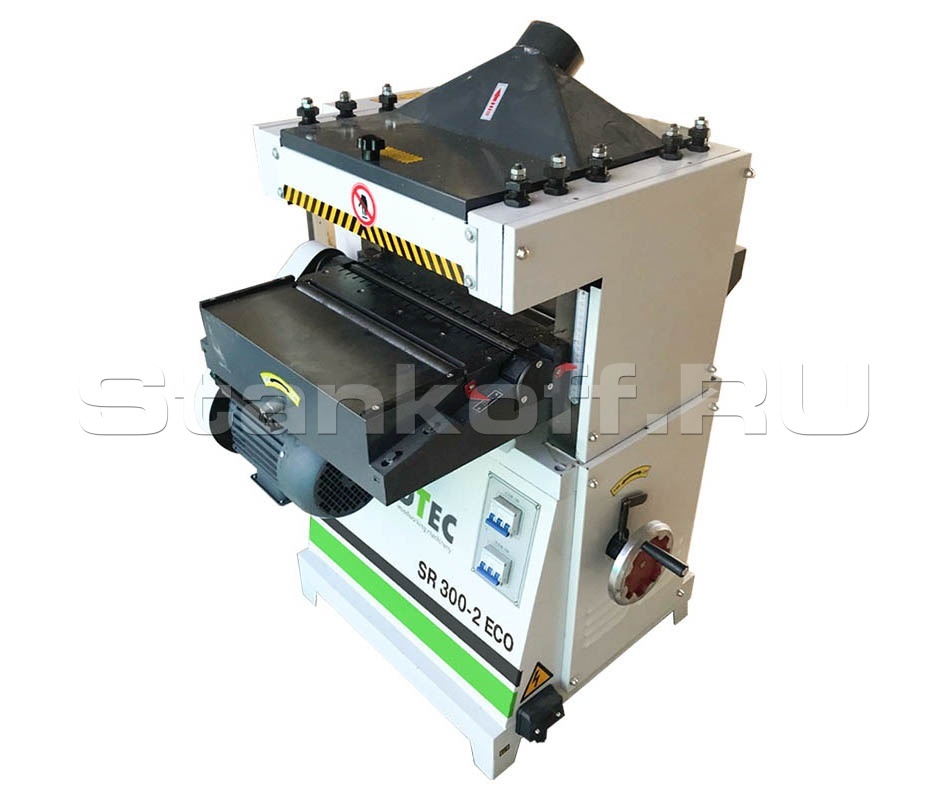

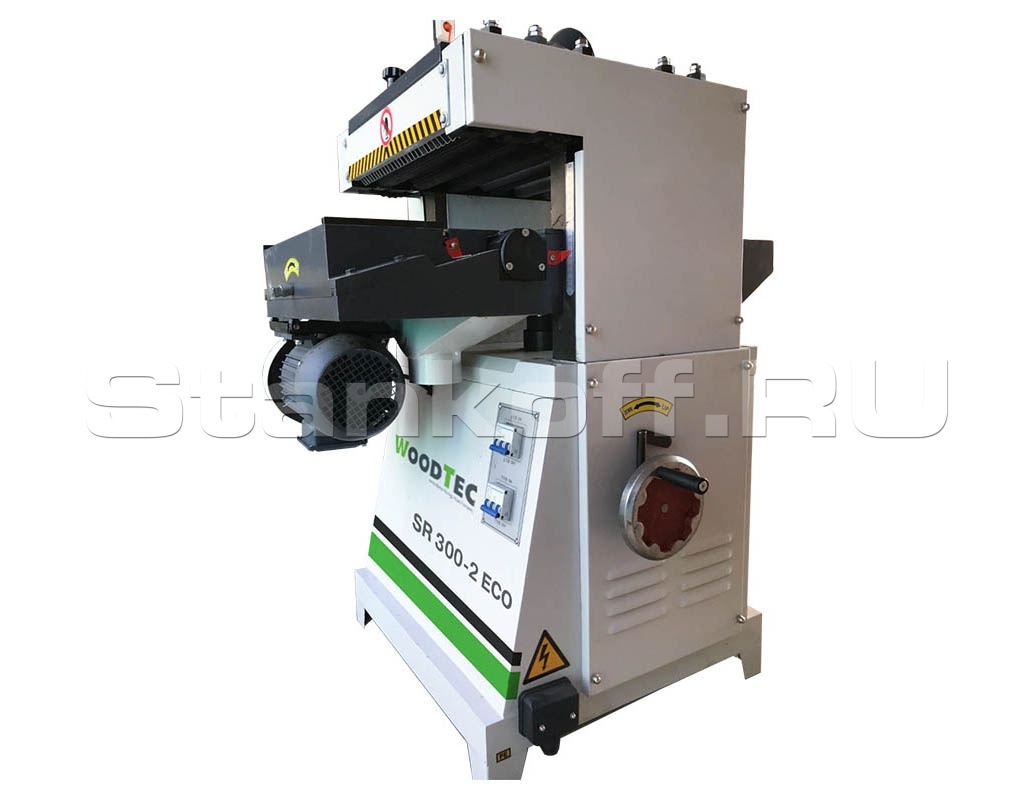

Двухсторонний рейсмусовый cтанок SR 300-2 ECO

Детальное описание

Рейсмусовый станок SR 300-2 ECO предназначен для двусторонней обработки плоских древесных заготовок по их толщине. Станок имеет рабочую ширину 300 мм и способен снимать слой древесины толщиной 2 мм с нижнего шпинделя и 4 мм с верхнего шпинделя. Скорость подачи составляет 8-10 метров в минуту, а общая мощность станка равна 5,5 кВт.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности

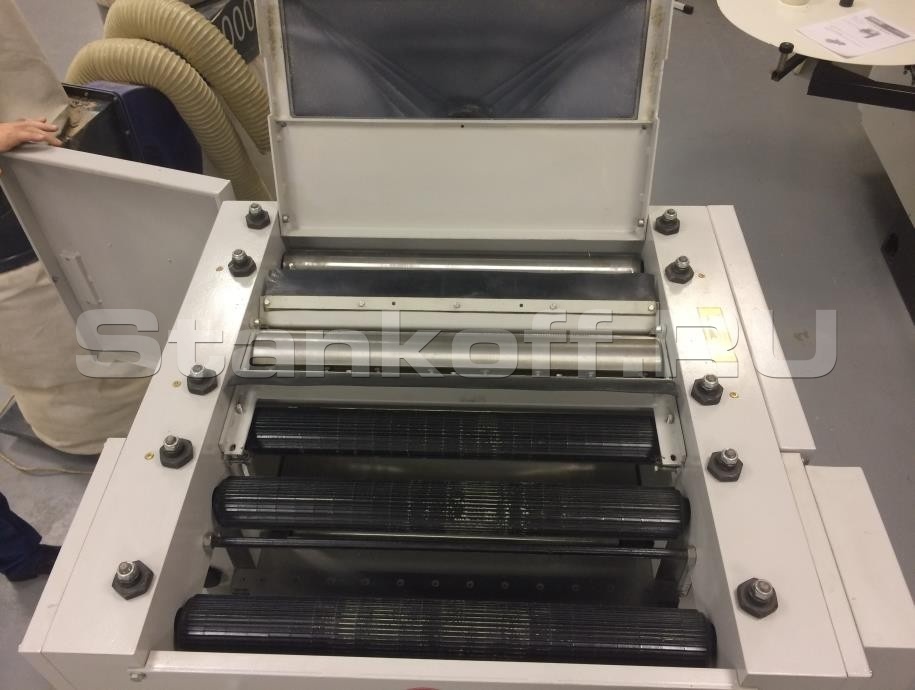

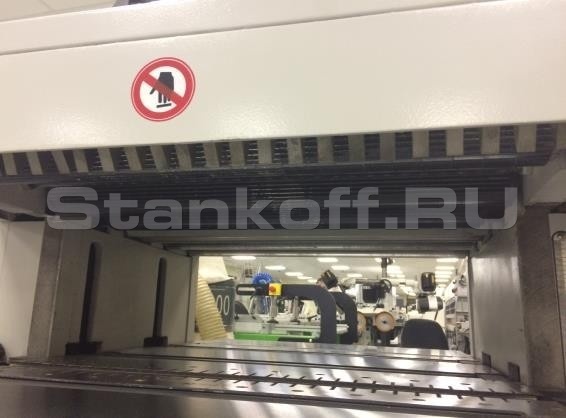

Верхние подающие вальцы

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных.
За счет этого производительность увеличивается в несколько раз.
Когтевая защита предотвращает обратный выброс заготовки.

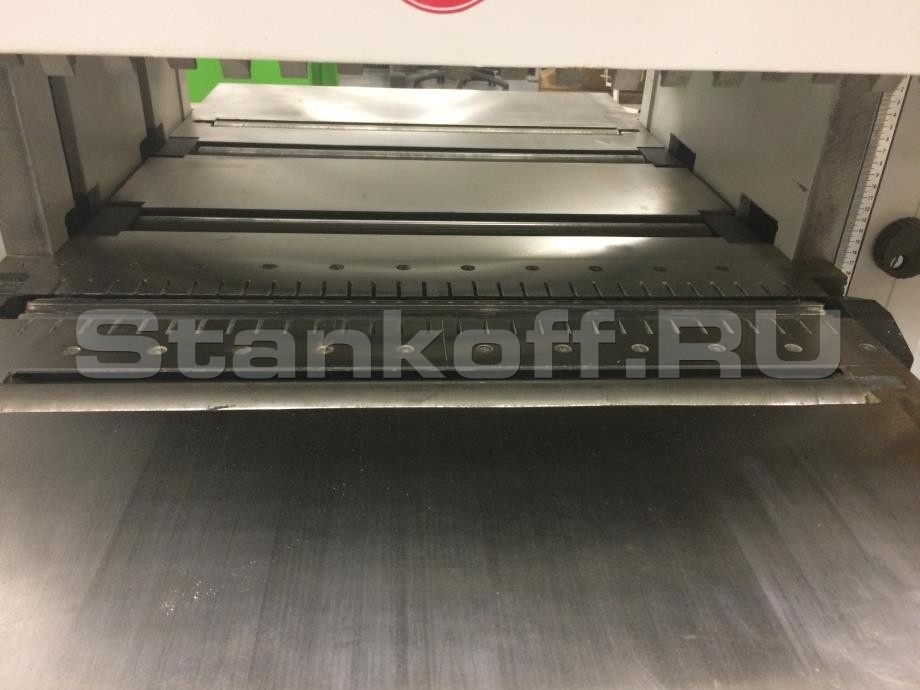

Нижние подающие вальцы

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки.
Два ролика расположенные под верхним валом - приводные.
В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

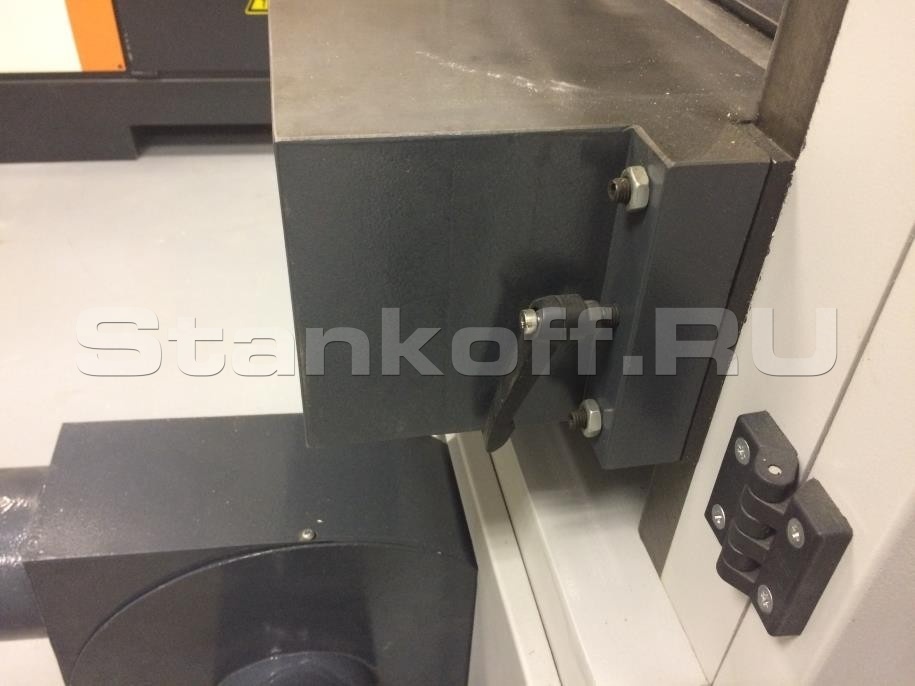

Направляющие стола

Стол перемещается в 4-х направляющих, что исключает его перекос.
Жесткая фиксация стола осуществляется с помощью рукояток.

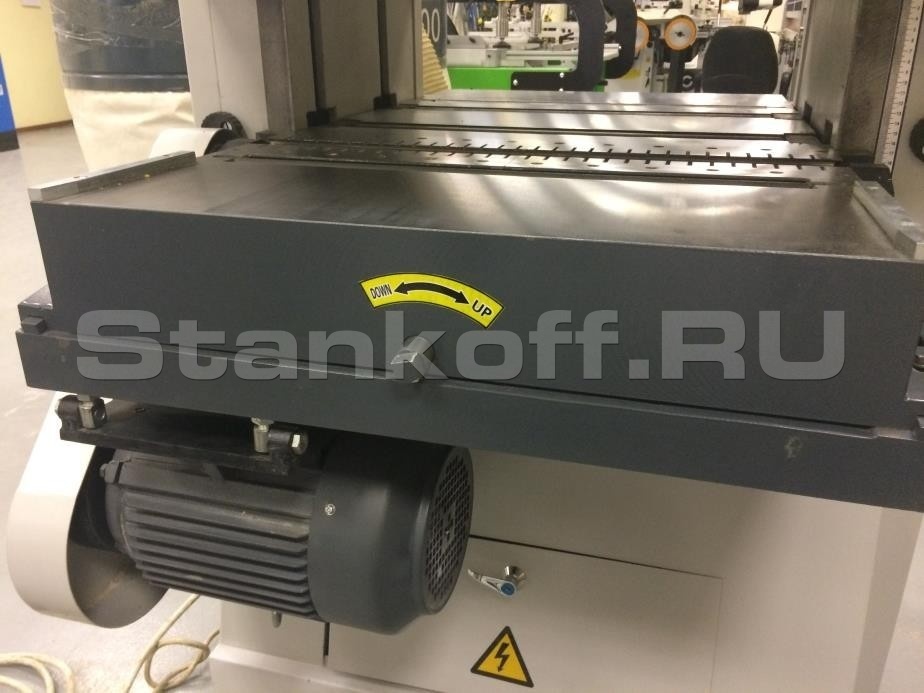

Нижний (фуговальный) ножевой вал

Привод нижнего ножевого вала осуществляется от отдельного двигателя.

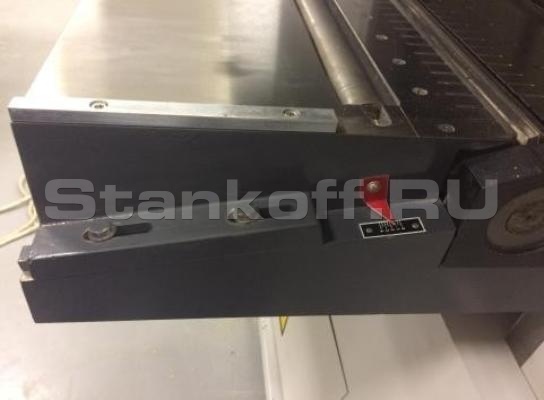

Настройка глубины съема осуществляется с помощью винта на передней части стола.
Отображение размера по миллиметровой шкале.

Верхний (рейсмусовый) ножевой вал

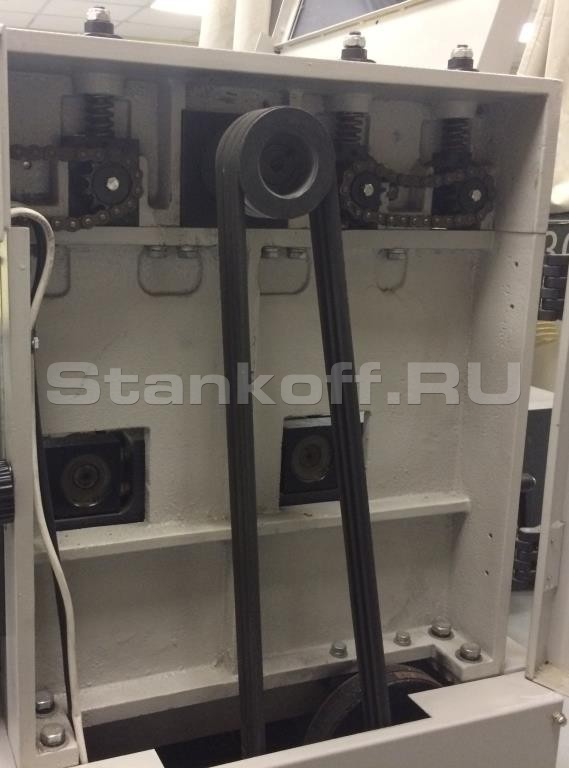

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

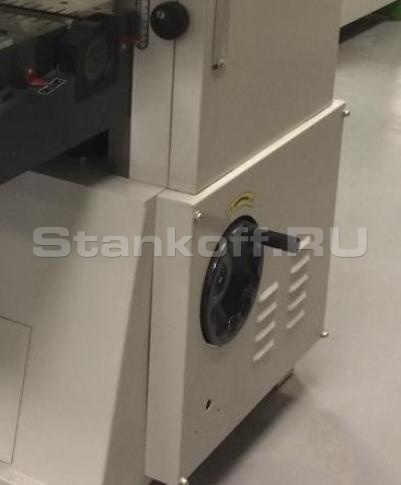

Подъем / опускание стола

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

Верхняя и боковая крышка

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

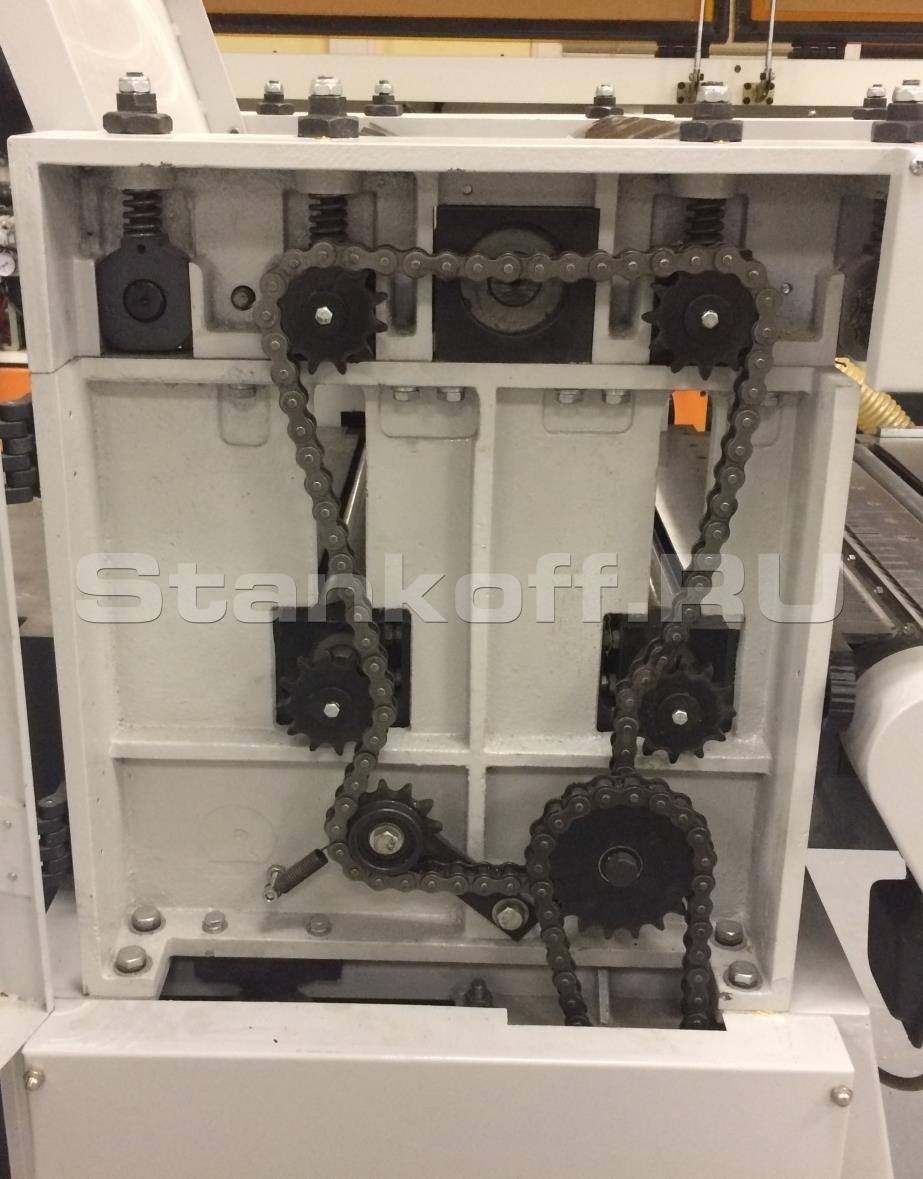

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

Принимающие вальцы

На выходе заготовку принимают гладкие приводные стальные валы.

Пресс-масленки

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

Эксгаустерные воронки

Выброс стружки осуществляется через эксгаустерные воронки.
Аспирационный патрубок от верхнего (рейсмусового) ножевого вала.
Аспирационный патрубок от нижнего (фуговального) ножевого вала.

Макс. ширина, мм	300
Толщина заготовки, мм	3 - 160
Мин. длина, мм	165
Количество ножевых валов, шт.	2
Диаметр ножевых валов, мм	75
Частота вращения ножевых валов, об/мин	7500
Толщина снимаемого слоя на нижнем шпинделе, мм:	2
Толщина снимаемого слоя на верхнем шпинделе, мм:	4
Скорость подачи, м/мин	8; 10
Мощность привода верхнего ножевого вала, кВт	3
Мощность привода нижнего ножевого вала, кВт	2,2
Общая мощность, кВт	5,5
Габаритные параметры (ДхШхВ), мм	890x595x1118
Вес, кг	320
