Долбежный станок B7100

Детальное описание

Долбёжный станок B7100 предназначен для строгания пазов в глухих отверстиях, обработки прямоугольных щелей и шпоночных пазов. Он идеально подходит для единичного и мелкосерийного производства, а также для ремонтных мастерских. Оборудование сочетает надёжность, точность и простоту эксплуатации, что делает её оптимальным решением для вашего производства.

Преимущества

Прочная стальная конструкция. Изготовлен из высококачественных материалов, что гарантирует долговечность и устойчивость к износу.
Поворот головы на 90° (±45°). Обеспечивает обработку деталей под различными углами, расширяя функциональные возможности станка.
Максимальная высота заготовки 450 мм. Позволяет работать с крупными деталями без предварительной подготовки.
6-ступенчатая регулировка скорости. Частота ударов регулируется от 60 до 350 ударов в минуту, что обеспечивает гибкость под разные материалы и задачи.
Механическая регулировка продольного и поперечного перемещения рабочего стола. Обеспечивает точное позиционирование заготовки и высокую точность обработки.

Конструктивные особенности

Маховик точной настройки

Оснащение маховиком точной настройки глубины подачи, где каждое деление соответствует 5 мм. Максимальная глубина подачи при делении «19» — 100 мм, что обеспечивает высокую точность обработки глубоких пазов, минимальные допуски и снижает риск брака.

Клиноременная передача

Обеспечивает плавную и надёжную передачу мощности с низким уровнем шума. Такая передача требует минимального обслуживания, менее подвержена износу по сравнению с зубчатыми передачами, снижает эксплуатационные затраты и упрощает ремонт, увеличивая срок службы оборудования.

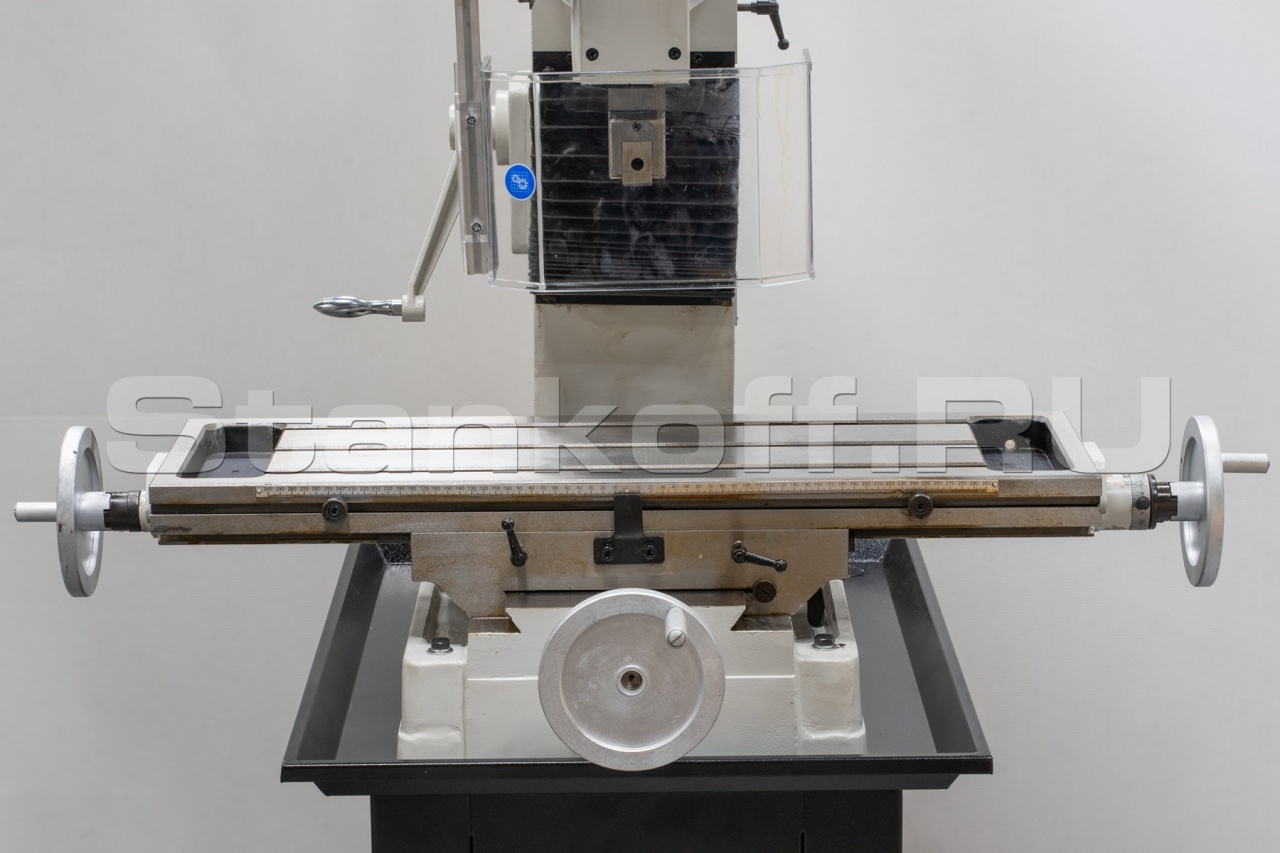

Регулировка стола

Оснащение механической регулировкой продольного и поперечного перемещения рабочего стола с маховиками, обеспечивающими плавное и точное позиционирование заготовки. Это гарантирует высокую точность обработки и минимальные допуски.

Регулировка головы станка

Позволяет поворачивать голову на 90° (±45°) в обе стороны, обеспечивая обработку деталей под разными углами. Поворот плавный с надёжной фиксацией, что гарантирует стабильность и точность обработки даже сложных деталей.

6-ступенчатая коробка скоростей

Позволяюет выбирать частоту ударов от 60 до 350 в минуту. Это обеспечивает гибкую настройку под различные материалы и задачи, гарантируя оптимальную производительность и качество обработки.

Диаметр оправки, мм	16
Макс. длина долбления, мм	100
Макс. возможная высота заготовки без обработки, мм	450
Размеры держателя долбяка (ширина x глубина), мм	1×10
Макс. ход подвижной пластины (головы), мм	100
Расстояние между осью инструмента и стенки колонны, мм	215
Расстояние между осью инструмента и направляющих подвижной пластины (салазки), мм	237
Количество скоростей (ступени) ударов, шт	6
Количество ударов, уд/мин	60–350
Привод	Клиноременная передача
Количество Т-образных пазов, шт	3
Ширина верхней части ⊥ паза, мм	14
Ширина нижней части ⊥ паза, мм	23
Глубина ⊥ паза, мм	23
Рабочий стол, мм	800x240
Поперечный ход рабочего стола, мм	230
Продольный ход рабочего стола (фронтальное перемещение), мм	560
Поворот головы (вправо и влево), °	90 (±45)
Напряжение, В	380
Частота тока, Гц	50
Мощность двигателя, кВт	0,25
Габаритные размеры (ДxШxВ), мм	1090x1120x785
Размер упаковки (ДxШxВ), мм	850x760x1150
Масса, кг	280/330
