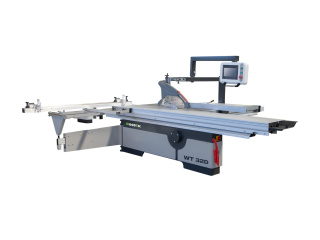

Форматно-раскроечный станок WoodTec WT–32D

Детальное описание

Предназначен для продольного, поперечного и углового раскроя различных плитных материалов, таких как МДФ, ДСтП и ДВП, а также облицованных и ламинированных плит и заготовок из массивной древесины. Перед раскроем изделий происходит автоматическое подрезание нижних кромок во избежание сколов. Станок позволяет осуществлять как штучный, так и пакетный раскрой. Кроме того, его пильный узел можно наклонять до 45° в вертикальной плоскости.

Оборудование применяется на предприятиях и в цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Схемы обработки

Конструктивные особенности:

Станина

Обеспечивает стабильную работу, большой срок службы станка, а также исключает вибрации. Станина имеет жёсткую пространственную конструкцию и внушительный вес. Для снятия внутренних напряжений в сварных швах станину подвергают отжигу.

Пильный узел

Изготовлен методом литья и обладает отличными виброгасящими свойствами. Благодаря этому, станок обеспечивает высокое качество распила и долгий срок службы подшипников. Станок имеет два отдельных привода для основной и подрезной пил, что позволяет регулировать частоту вращения пил в зависимости от задачи. Для удобства обслуживания, станок оснащён централизованной системой смазки. Это позволяет оперативно проводить техническое обслуживание без необходимости полной остановки и разборки станка.

Управление станком и параллельным упором

Сенсорный экран от одного из ведущих производителей электроники и систем управления позволяет оператору управлять станком и настраивать ширину раскроя материала с пульта, который удобно расположен на уровне глаз. Это решение повышает производительность и снижает количество брака при раскрое.
Управление станком осуществляется через контроллер с числовым программным управлением (ЧПУ). Упор перемещается с помощью сервомотора по высокоточной шарико-винтовой паре.

Роликовая каретка

Роликовая каретка шириной 410 мм с цилиндрическими направляющими работает по принципу «вагонной тележки». Она обеспечивает высокую точность и качество распила, а также долговечность работы. Опыт ведущих производителей подтверждает, что этот тип каретки является наиболее надёжным, долговечным и практически не требующим технического обслуживания.

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке обеспечивает надёжную установку крупногабаритных деталей. Это гарантирует высокое качество и точность геометрии распила. Откидные упоры оснащены цифровыми индикаторами, что позволяет быстро и точно настроить станок под нужные размеры. Благодаря чему количество брака при раскрое материала значительно сокращается.

Защитный кожух пилы

Оснащён роликами качения и легко регулируется по высоте, обеспечивая эффективное пылеудаление и защиту оператора. Такая конструкция позволяет избежать использования расклинивающего ножа при раскрое без необходимости снимать защитный кожух.

Электрошкаф

Все ключевые электрические компоненты станка размещены в отдельном пылезащищённом шкафу, обеспечивая его стабильную и бесперебойную работу.

Размер подвижного стола, мм	3200х410
Ход подвижного стола, мм	3200
Наибольший диаметр пилы, мм	300 (400)
Высота пропила, мм	80
Диаметр подрезного полотна, мм	120
Диаметр шпинделя пилы, мм	30
Диаметр шпинделя подрезного полотна, мм	20
Наклон пильного узла, °	45–90
Двигатель, кВт	5,5
Двигатель подрезного устройства, кВт	1,1
Скорость пилы, об/мин	4500/6000
Скорость подрезного полотна, об/мин.	7000/8000
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм	100/80
Общая установленная мощность, кВт	6,6
Длина, мм	3350
Ширина, мм	3350
Высота, мм	1510
Вес (нетто), кг	950
