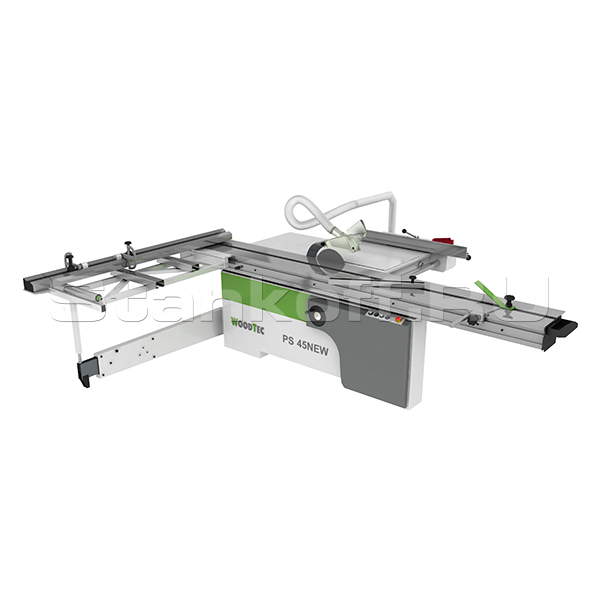

Форматно-раскроечный станок WoodTec PS 45 NEW

Детальное описание

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности

Станина

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Пильный узел

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Эксцентриковый прижим

Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации заготовки. Легко позиционируется и крепится на двухроликовой каретке.

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Линейка для раскроя под углом

Поперечная линейка на форматном столе жестко фиксирована. Для угловых резов станок оснащен специальной линейкой, установленной на каретке. Благодаря этому поперечная линейка всегда сохраняет первоначальные настройки и не требует длительной регулировки для обеспечения точной геометрии раскраиваемых деталей.

Технические характеристики форматно-раскроечного станка WoodTec PS 45 NEW
Длина подвижного стола, мм	3200
Ход подвижного стола, мм	3200
Ширина подвижного стола, мм	375
Угол наклона пилы	45°
Наибольший диаметр пилы, мм	315
Высота пропила, мм	80
Диаметр подрезного полотна, мм	120
Диаметр шпинделя пилы, мм	30
Диаметр шпинделя подрезного полотна, мм	20
Размеры рабочего стола, мм	950 х 550
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм	1150
Двигатель, кВт	5
Двигатель подрезного устройства, кВт	0,75
Частота вращения основной пилы, об/мин	4500 / 5500
Частота вращения подрезной пилы, об/мин	8000
Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм	100 / 60
Общая установленная мощность, кВт	5,75
Габаритные размеры
Длина, мм	3300
Ширина, мм	3000
Высота, мм	1600
Вес, кг	790
