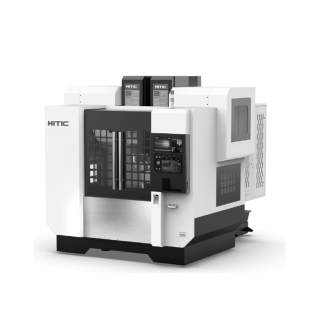

Вертикальный обрабатывающий центр PRATIC PLT540–2W

Высокопрочная станина из чугуна

Станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости обработки детали. Движущиеся части, опоры, рабочий стол и шпиндельная бабка вылиты из высокопрочного литья марки HT300. По сравнению с минеральным литьем и сварными конструкциями, HT300 обладает большей жесткостью и надежностью, улучшая точность позиционирования и снижая риск резонанса. Предел прочности у HT300 в пять раз выше, что уменьшает вероятность деформаций и поломок оборудования.

Система ЧПУ FANUC

ЧПУ серии 0i-MODEL F — универсальное и надежное решение с широким набором функций для разных задач. Система поддерживает до 11 осей подачи, 4 шпинделя и до 2 дополнительных каналов, обеспечивает одновременную обработку в 4 осях или режиме 3+2. В комплект входит всё необходимое программное обеспечение, а также встроены функции безопасности FANUC Dual Check Safety и удобное диалоговое программирование MANUAL GUIDE i и TURN MATE i. 0i-MODEL F отличается оптимизированной траекторией, предпросмотром программ и высокой ремонтопригодностью, сохраняя лучшее соотношение цена-качество и функции, сравнимые с серией 30i-MODEL B.

Шпиндель BT30 с приводом Direct drive

Шпиндель BT30 с прямым приводом обеспечивает точную и быструю резку на скорости до 20 000 об/мин. Оснащён мощным серводвигателем с тормозом, что гарантирует стабильную и надёжную работу при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильность обработки. Встроенное кольцевое распыление воды увеличивает срок службы инструмента.

Вертикальная установка инструментального магазина

Исключает боковые нагрузки на колонну, равномерно распределяет нагрузку на опору и предотвращает деформации, что обеспечивает стабильную смену инструмента.

Передняя дверь

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что упрощает очистку и снижает расходы на обслуживание.

Система удаления стружки

Новая герметичная конструкция системы удаления стружки повысила эффективность автоматической очистки, позволяя увеличивать интервалы между очистками с 3 дней до 2 недель.

Канавка для стока СОЖ и уплотнительная канавка

Канавка для стока СОЖ и уплотнительная канавка на станине предотвращают утечки СОЖ и стружки, поддерживая чистоту рабочей зоны.

Точность и повторяемость позиционирования

Точность и повторяемость позиционирования линейных и вращающихся осей у станков PRATIC значительно выше конкурентов благодаря литой конструкции и передовым инженерным решениям, проверенным по стандарту ISO 10791-4:1998.
