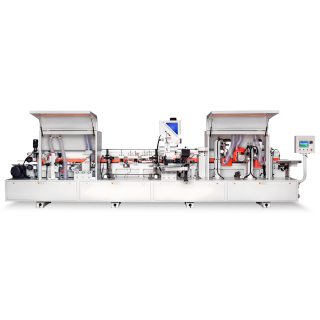

Автоматический кромкооблицовочный станок YW-588

Детальное описание

Автоматический кромкооблицовочный станок YW-588 - оборудование предназначено для обработки дверей. Скорость кромкооблицовки достигает 10 м/мин, высота и глубина фрезерования регулируются вручную. Комплектующие включают в себя продукцию ведущих брендов, что обеспечивает высокую стабильность оборудования и контроль качества. Данное оборудование имеет двухфункциональное назначение: помимо основной обработки четверти, оно также может выполнять простую прямолинейную кромкооблицовку. Предназначен для дверей толщиной 35–60 мм с регулируемыми размерами обрабатываемых отверстий: глубина 10–15 мм, высота 10–50 мм.

Рабочие узлы:

1. Прифуговка → 2. Черновая фрезеровка четверти → 3. Чистовая фрезеровка четверти → 4. Приклеивание → 5. Пресс-группа → 6. Торцовка → 7. Черновое фрезерование свесов → 8. Чистовое фрезерование свесов → 9. Скругление углов → 10. Циклевка→ 11. Очистка (очистительная жидкость ) → 12. Полировка.

Назначение

Двустворчатые двери
Скрытые двери
Звукоизоляционные межкомнатные двери
Стандартные деревянные двери

Схема обработки

Комплектующие

Концевой выключатель	Honeywell
Энкодер	Autonics
Пневмоцилиндр	AirTAC
Блок подготовки воздуха	Easun
Регулятор давления	Easun
Электромагнитный клапан	Easun
Программируемый логический контроллер (PLC)	Wecon
Частотный преобразователь	VEICHI
Электрокомпоненты	ABB

Параметры обработки
Мин. длина панели, мм	300
Мин. ширина панели, мм	200
Мин. толщина панели, мм	35
Макс. толщина панели, мм	60
Толщина кромочного материала, мм	0,4-0,6
Ширина кромки, мм	10
Скоростные характеристики
Скорость подачи, м/мин	10
Общие характеристики
Операции	обкатка углов; подача очистительной жидкости; полировка; пресс-группа; приклеивание; прифуговка; торцовка; фрезерование свесов; циклевка; фрезерование четверти
Кол-во аспирационных отверстий, шт	9
Диаметры аспирационных отверстий, мм	100
Рабочее давление воздуха, МПа	0,6
Напряжение, В	380
Макс. мощность, кВт	40
Габаритные размеры
Длина, мм	6900
Ширина, мм	1100
Высота, мм	1600
