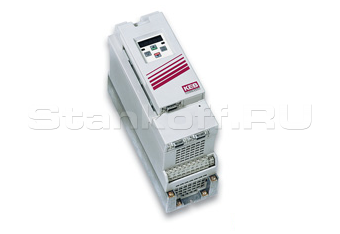

Частотные преобразователи серии KEB Combivert F5 Basic

Детальное описание

Серия преобразователей частоты эконом–класса для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Серия ограничена мощностью 15 кВт. Поддерживает как скалярную, так и векторную модель управления. Применение: насосы, вентиляторы, смесители, экструдеры, конвейерная техника, вспомогательные механизмы.

Основные функции

Диапазон мощностей от 0.37 кВт до 15 кВт
Питание 1 или 3 фазы 230 В или 3 фазы 400 В
Режим безсенсорного векторного управления (автобуст и компенсация скольжения)
17 клемм управления, PNP-логика
Один аналоговый вход 0-10 В, 10 V, 0/4-20 мА (11 бит)
Один аналоговый выход 0-10 В
5 программируемых дискретных входов
2 программируемых релейных выхода
4 программируемых программных входа/выхода
8 программируемых наборов параметров включающих: S-кривую, стоп по рампе, защита от выключение сети, торможение постоянным током, технологический ПИД-регулятор, функция энергосбережения электронная защита двигателя, управление внешним тормозом, внутренний таймер, счетчик
Фиксированные частоты до 24
Выходная частота до 400 Гц (1600 Гц)
Частота модуляции (ШИМ) до 16 кГц с возможностью автоматического переключения на более низкую частоту в зависимости от загрузки и температуры
Быстрое сканирование управляющих сигналов и последовательного интерфейса менее 2мс.
Опционально: встроенный радиочастотный фильтр соответствующий EN 55011/B
Все входы и выходы гальванически развязаны параллельными интерфейсами: CANopen, Ethernet, Modbas, InterBus, KEB-HSP5/DIN66019-II, DeviceNet, Profi BUS, SERCOS interfase, EtherCAT
Функция потенциометра двигателя

Техническая характеристика частотных преобразователей серии KEB Combivert F5 Basic
KEB COMBIVERT F5 BASIC / 230 V AC
Типоразмер	Фазы	P [кВт]	In [A]	Imax [A]	fном/fмакс [кГц]	W x H x В * [мм]
05	1	0,37	2,3	5	4/8	76 х 191 х 144
07	1	0,75	4,0	8,6	8	76 х 191 х 144
09	1/3	1,5	7,0	15,1	16	90 х 220 х 160
10	1/3	2,2	10	21,6	8/16	90 х 220 х 160
12	3	4,0	16,5	35,6	8/16	90 х 220 х 181
13	3	5,5	24	48	8/16	130 х 290 х 208
14	3	7,5	33	66	4/16	130 х 290 х 208
15	3	11	42	66	4/8	170 х 340 х 255
16	3	15	66	115	16	297 х 340 х 255
* размеры без тормозного резистора и пульта оператора

KEB COMBIVERT F5 BASIC / 400 V AC
Типоразмер	Фазы	P [кВт]	In [A]	Imax [A]	fном/fмакс [кГц]	W x H x В * [мм]
05	3	0,37	1,3	2,8	16	90 х220 х 160
07	3	0,75	2,6	5,6	16	90 х220 х 160
09	3	1,5	4,1	8,9	8/16	90 х220 х 160
10	3	2,2	5,8	12,5	8/16	90 х220 х 160
12	3	4	9,5	17,1	4	90 х220 х 160
13	3	5,5	12	25,9	4/16	90 х220 х 160
14	3	7,5	16,5	35,6	2/4	90 х220 х 181
15	3	11	24	43,2	4/16	130 х 290 х 208
16	3	15	33	49,5	2/4	130 х 290 х 208
* размеры без тормозного резистора и пульта оператора
