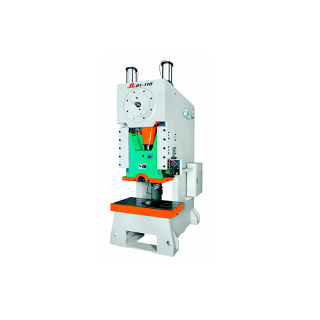

Кривошипный пресс YANGLI JL21-110

Кривошипный пресс YANGLI JL21-110 с регулируемым ходом и С-образной станиной серии JL21 обладает современным дизайном, комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой циркуляционной жидкой смазки, балансировочными цилиндрами компенсации веса штампа и пр.

Станина пресса изготовлена путем сварки из толстых стальных листов и обладает высокой жесткостью. Ползун коробчатой формы отлитый из чугуна перемещается по 8 линейным поверхностям направляющих, что гарантирует высокую жесткость и точность. Направляющие имеют возможность регулировки для настройки и компенсации износа.

В верхней части пресса установлена пневматическая система компенсации веса верхнего штампа на базе двух пневмоцилиндров, штоки которых соединены с левой и правой стенками ползуна.

1. Вал привода механического податчика полосы (опция);
2. Лестница (на прессах более 250т);
3. Суппорт выталкивателя;
4. Выталкиватель;
5. Подштамповая плита;
6. Пневмооборудование;
7. Балансировочные цилиндры;
8. Датчик вращения вала;
9. Электрошкаф;
10. Панель управления;
11. Кривошипный вал;
12. Ползун;
13. Пневмонасос системы гидравлической защиты от перегрузки;
14. Пневмоподушка (опция);
15. Насос системы принудительной смазки;
16. Штанга;
17. Двойной клапан безопасности муфты-тормоза;
18. Фрикционная муфта-тормоз;
19. Главный электромотор привода.

• Сварная станина высокой жесткости;
• Регулировка хода ползуна;
• Комбинированная фрикционная муфта-тормоз сухого типа;
• Направляющие с 8-ю поверхностями;
• Гидравлическая защита от перегрузки;
• Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
• Балансировочные цилиндры компенсации веса штампа;
• Система принудительной циркуляционной автоматической жидкой смазки;
• Система управления на базе PLC контроллера «OMRON»;
• Подштамповая плита;
• Пультом управления для запуска пресса двумя руками;
• Педаль.

• Пневматическая подушка стола;
• Световая защита;
• Электродвигатель с инвертором (регулировка скорости);
• Выталкиватель деталей в ползуне;
• Защитные ограждения слева и справа от стола;
• Дополнительное защитное ограждение сзади;
• Виброопоры.
