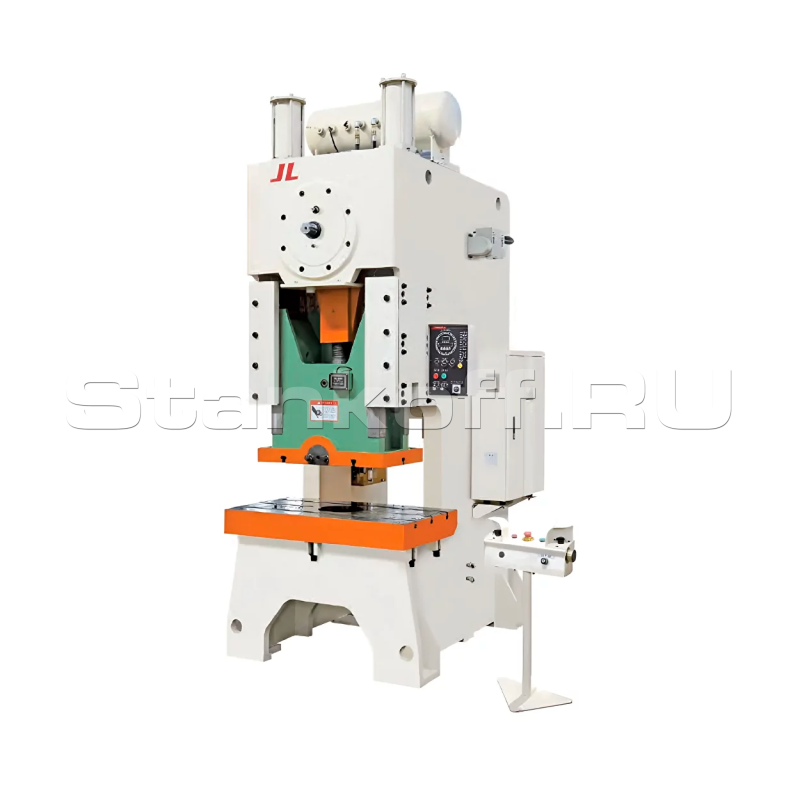

Кривошипный пресс YANGLI JL21-25

Кривошипный пресс YANGLI JL21-25 с регулируемым ходом и С-образной станиной серии JL21 обладает современным дизайном, комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой циркуляционной жидкой смазки, балансировочными цилиндрами компенсации веса штампа и пр.

• Сварная станина высокой жесткости;
• Регулировка хода ползуна;
• Комбинированная фрикционная пневматическая муфта-тормоз сухого типа;
• 6 поверхностей у направляющих ползуна;
• Гидравлическая защита от перегрузки;
• Балансировочные цилиндры компенсации веса штампа;
• Система автоматической консистентной смазки;
• Система ЧПУ на базе PLC контроллера.


1. Вал привода механического податчика полосы (опция);
2. Лестница (на прессах более 250т);
3. Суппорт выталкивателя;
4. Выталкиватель;
5. Подштамповая плита;
6. Пневмооборудование;
7. Балансировочные цилиндры;
8. Датчик вращения вала;
9. Электрошкаф;
10. Панель управления;
11. Кривошипный вал;
12. Ползун;
13. Пневмонасос системы гидравлической защиты от перегрузки;
14. Пневмоподушка (опция);
15. Насос системы принудительной смазки;
16. Штанга;
17. Двойной клапан безопасности муфты-тормоза;
18. Фрикционная муфта-тормоз;
19. Главный электромотор привода.

• Фрикционная муфта-тормоз мокрого типа;
• Увеличенная скорость;
• Увеличенный ход;
• Пневматическая подушка;
• Световая защита;
• Электродвигатель с инвертором (регулировка скорости);
• Выталкиватель деталей в ползуне;
• Автоматизация.
