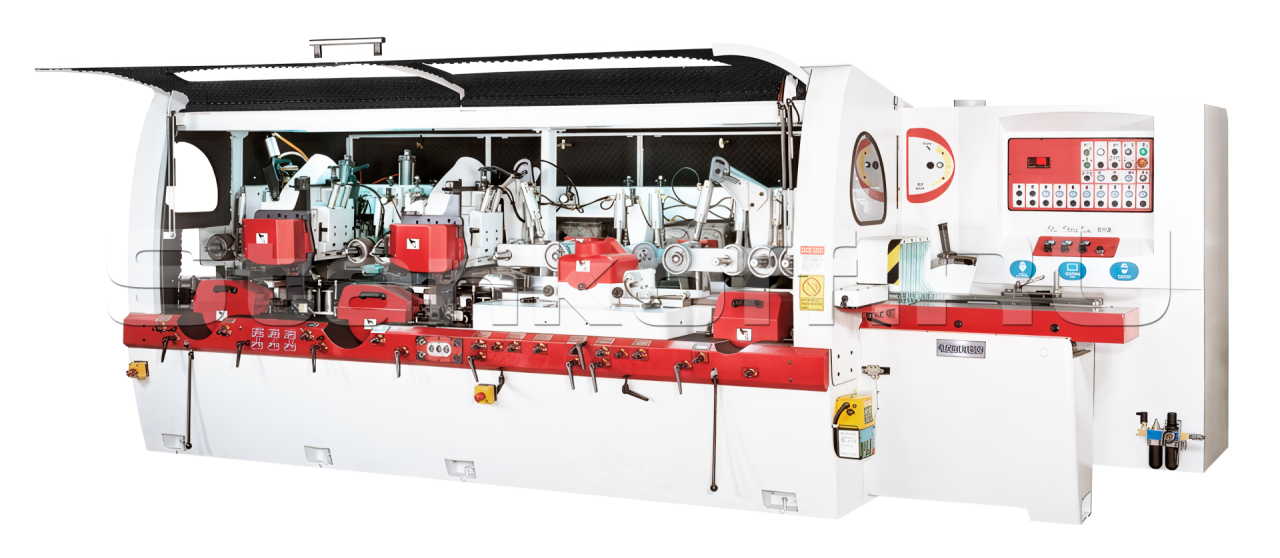

Четырехсторонний станок WINNER LA 6-23

Детальное описание

Четырёхсторонний 6-ти шпиндельный фрезерно-калевочный станок WINNER LA 6-23 используется при производстве деревянных домов и погонажных изделий, в том числе из ценных пород древесины. Применяется для профилирования клеёного, сырого стенового и оконного бруса, а также любых погонажных изделий. Кроме того, это оборудование используется при раскрое доски на ламели для мебельного щита. Качество продукции, выпускаемой на таких станках, соответствует европейским стандартам.

Конструктивные особенности

Цифровая шкала

Точная настройка прижимной пластины осуществляется с помощью механической цифровой шкалы.

Устройство подачи короткого материала

Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм. Боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей.

Привод подающих роликов

Привод подающих роликов обеспечивает плавный вход материала. Мощный редуктор обеспечивает точность и силу подачи материала. Дополнительный поднимающийся подающий ролик делает подачу коротких деталей ещё более плавной.

Прецизионный шпиндель

Гарантирует максимальную стабильность резания и постоянную точность обработки.

Цельнолитая станина

Цельнолитая станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и жёсткость станка.

Варианты расположения шпинделей

Стандартная комплектация

Двухметровый стол на входе покрытый хромом;
Два приводных ролика на столе;
Боковой прижимной ролик;
Светильник в защитном кожухе;
Комплект прорезиненных подающих вальцов.

Кол-во шпинделей, шт	6
Мин. обрабатываемая ширина, мм	18
Макс. обрабатываемая ширина, мм	230
Мин. обрабатываемая толщина, мм	6
Макс. обрабатываемая толщина, мм	160
Мин. рабочая длина, мм	240
Мощность на 1-м, 2-м шпинделях, кВт	7,5
Мощность двигателя на остальных шпинделях, кВт	7,5
Двигатель подачи, кВт	5,5
Двигатель перемещения вверх/вниз, кВт	0,75
Диаметр шпинделя, мм	50
Частота вращения ножевой головки при 50 Гц, об/мин	6200
Мин. скорость подачи, м/мин	8
Макс. скорость подачи, м/мин	40
Диаметр ножевой головки на первом шпинделе, мм	100-180
Диаметр ножевой головки на остальных шпинделях (кроме последнего), мм	110-250
Размер стола на входе, мм	2000
Диаметр отверстий вывода стружки, мм	140
