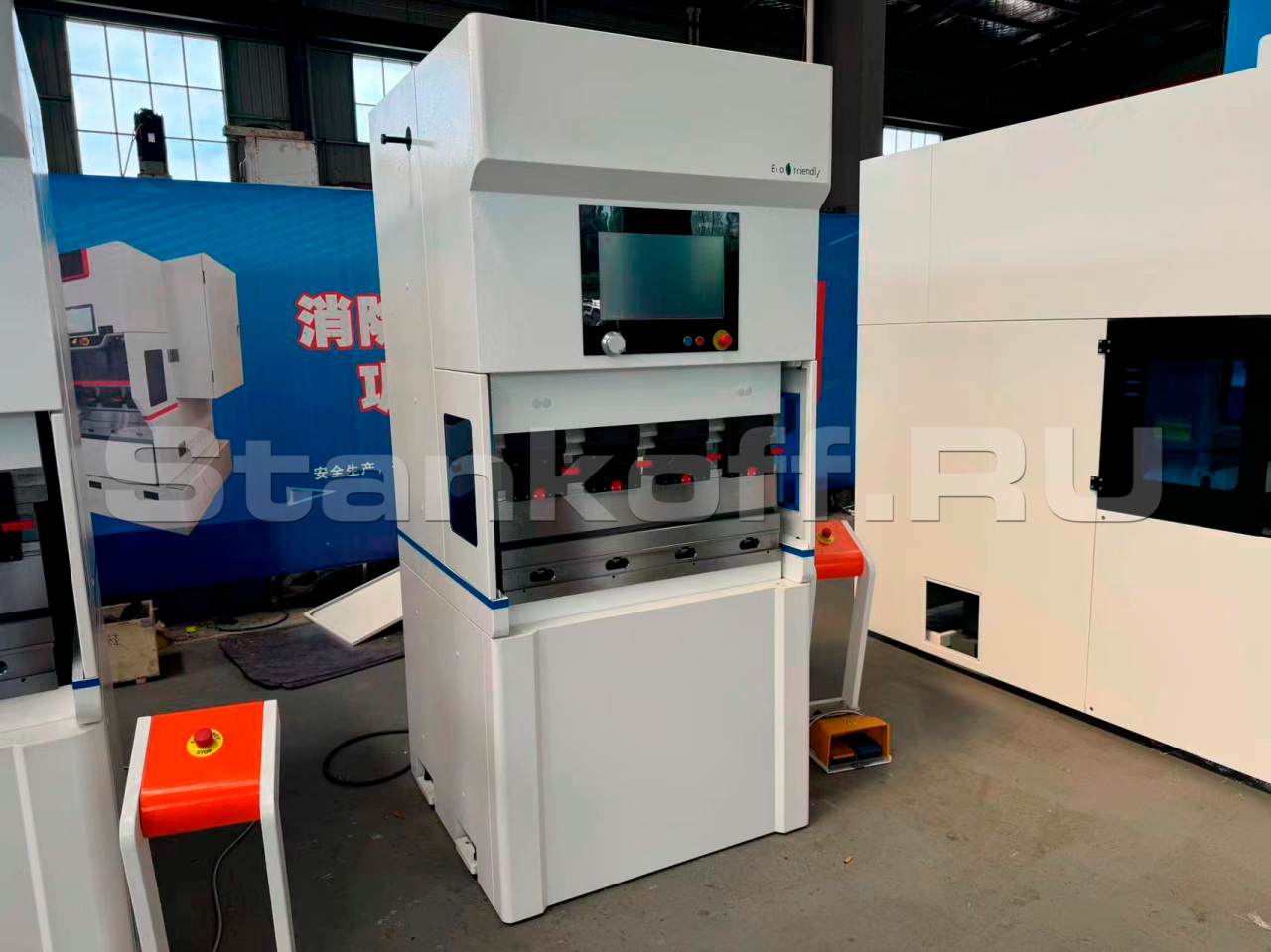

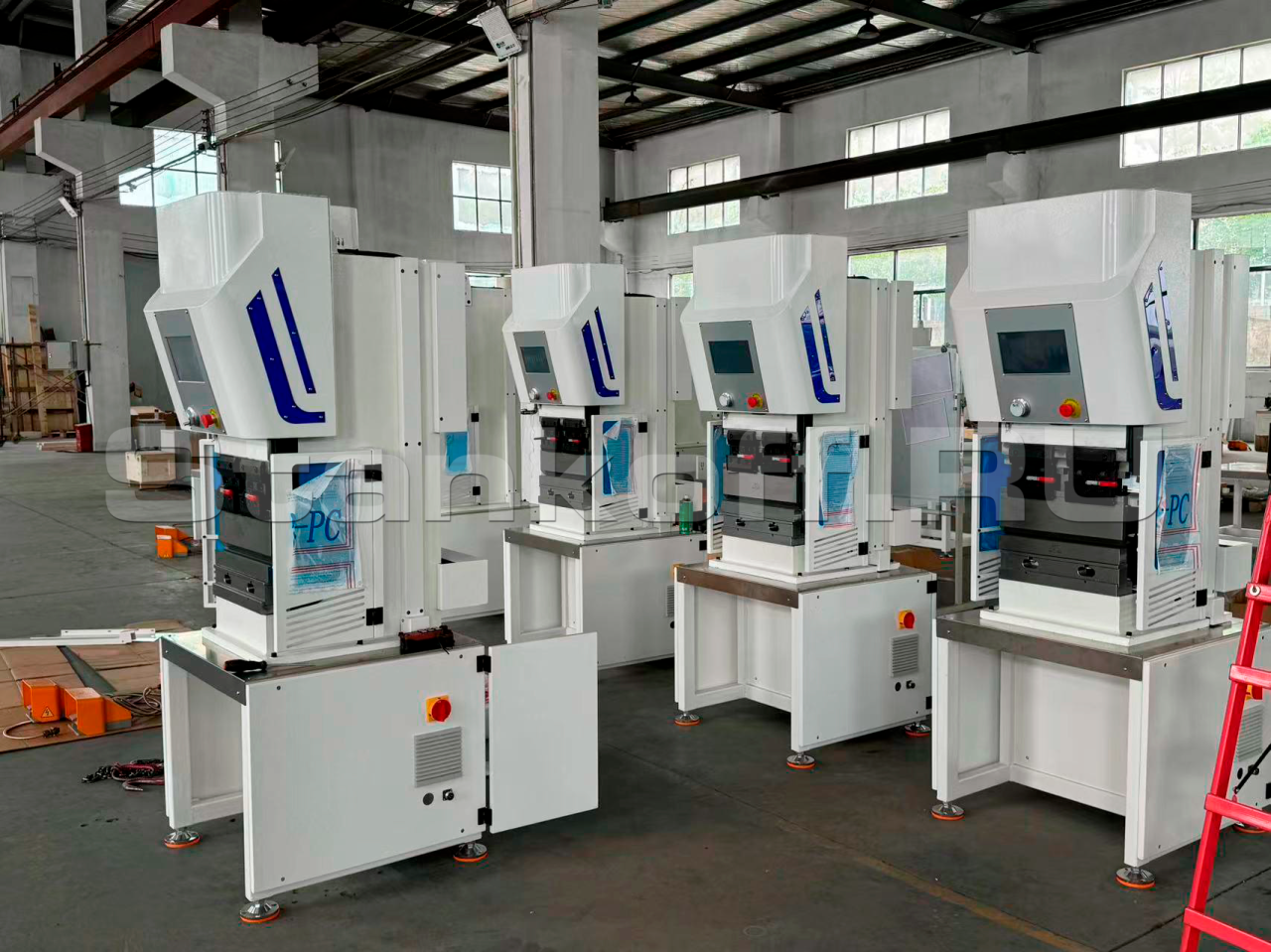

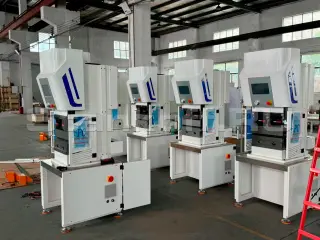

Электромеханический мини гибочный станок FMK 6/400 2 axis

Детальное описание

Электромеханический мини гибочный станок FMK 6 2 axis является идеальным решением для предприятий с ограниченным пространством, нуждающихся в быстром производстве разнообразных изделий малых размеров без сложной настройки и длительного обучения операторов.

Основная комплектация

Главный двигатель	EasyCAT(Китай)
Линейные направляющие	Hiwin (Тайвань)
Подшипники	NSK (Япония)
Электронные компоненты	SCHNEIDER (Германия)
Масляный насос	Rexroth (Германия)

Особенности станка

Позволяет освободить большие станки, такие как 2,5м, 3м и более, перенося обработку мелких деталей на более компактный агрегат;
Идеально подходит для цехов с ограниченным пространством, так как не требует места для установки крупногабаритных машин;
Не предназначен для гибки длинных деталей, что оптимизирует его использование для меньших задач;
Подходит для производства с широким ассортиментом изделий, где важна скорость и простота настройки, без необходимости длительной подготовки;
Обучение оператора для работы с этим станком занимает минимум времени, позволяя начать работу практически немедленно.

Конструктивные особенности

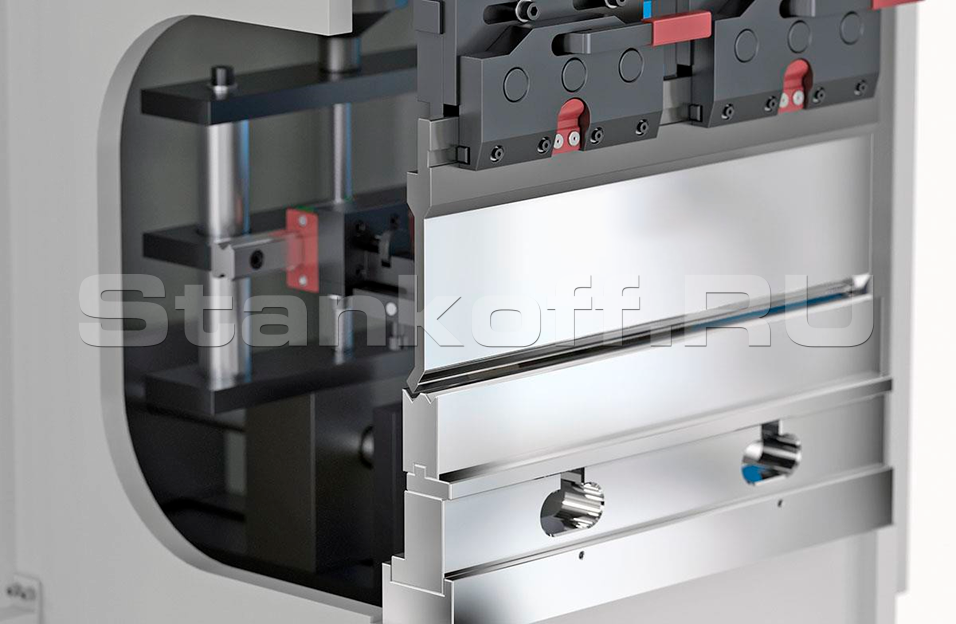

Матрица

Матрица AM 2067 85° V16, 22, 35, 50 H60 из стали 42CrMo4 с глубокой индукционной закалкой (глубина 4-5мм) и твердостью 55-58 HRC

Пуансон

Пуансон AP 1281 85° H104,65 R0,8 на всю длину оборудования.Этот инструмент изготовлен из высоколегированной стали 42CrMo4. Рабочие части инструмента прошли глубокую индукционную закалку (на глубину 4–5 мм) до твёрдости 55–58 HRC с последующей пескоструйной обработкой.

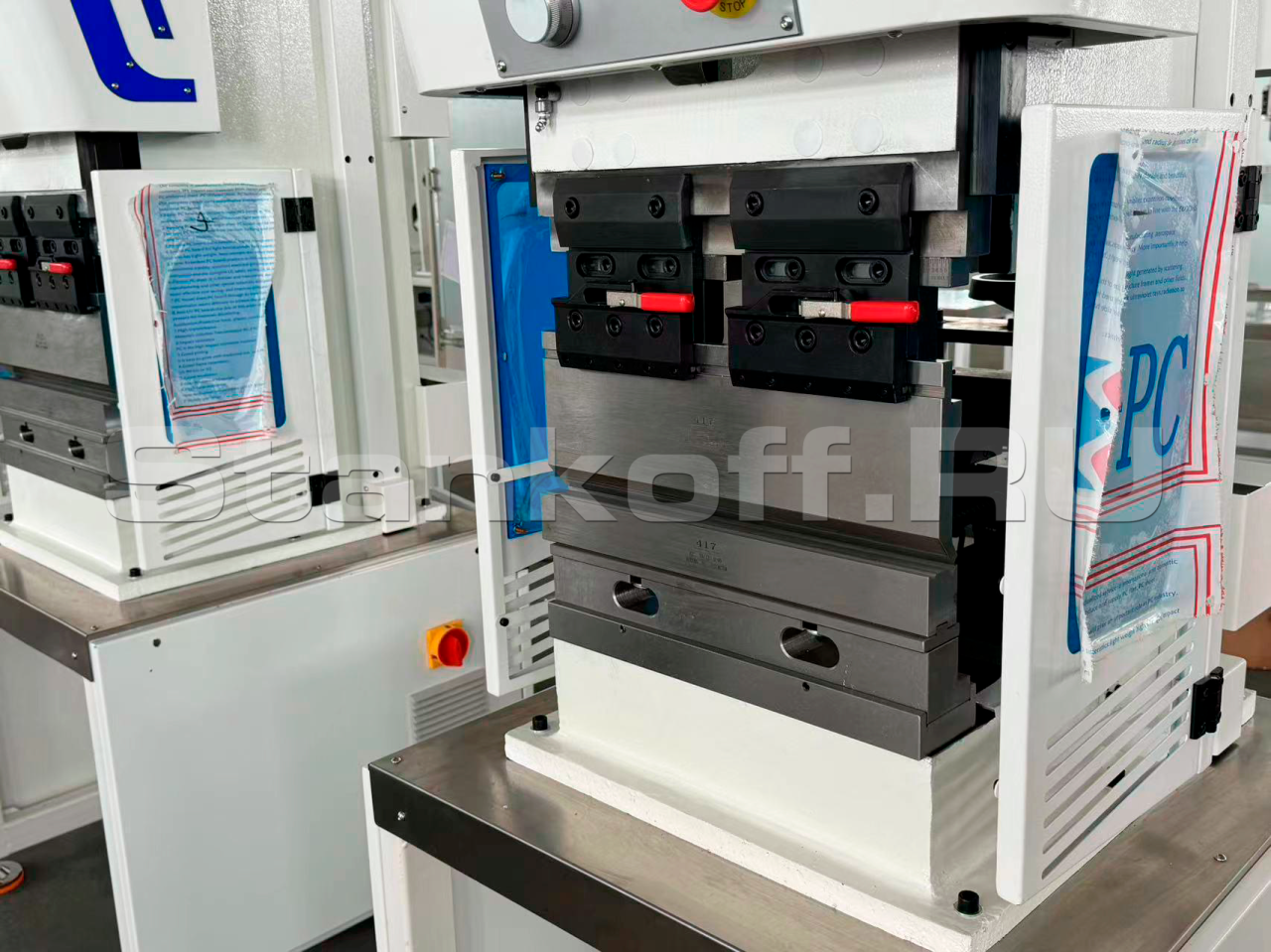

Система крепления инструмента

• Верх - быстросменные адаптеры пуансонов системы крепления AMADA PROMECAM;
• Низ - цельная подложка под матрицы с посадочным местом 60мм и струбциной для поджима.

Быстросменные держатели пуансонов

Быстросменные держатели пуансонов системы крепления Amada Promecam позволяют оперативно заменять инструмент, что сокращает время переналадки и увеличивает производительность станка. Простая эксплуатация держателей снижает риск ошибок при смене инструмента и тем самым улучшает качество обработки. Прочные и надёжные конструкции гарантируют долговечность и стабильность работы даже при интенсивных нагрузках. Держатели обеспечивают прочную фиксацию как цельных пуансонов, так и коротких сегментов без люфта, а также дают возможность устанавливать пуансоны.

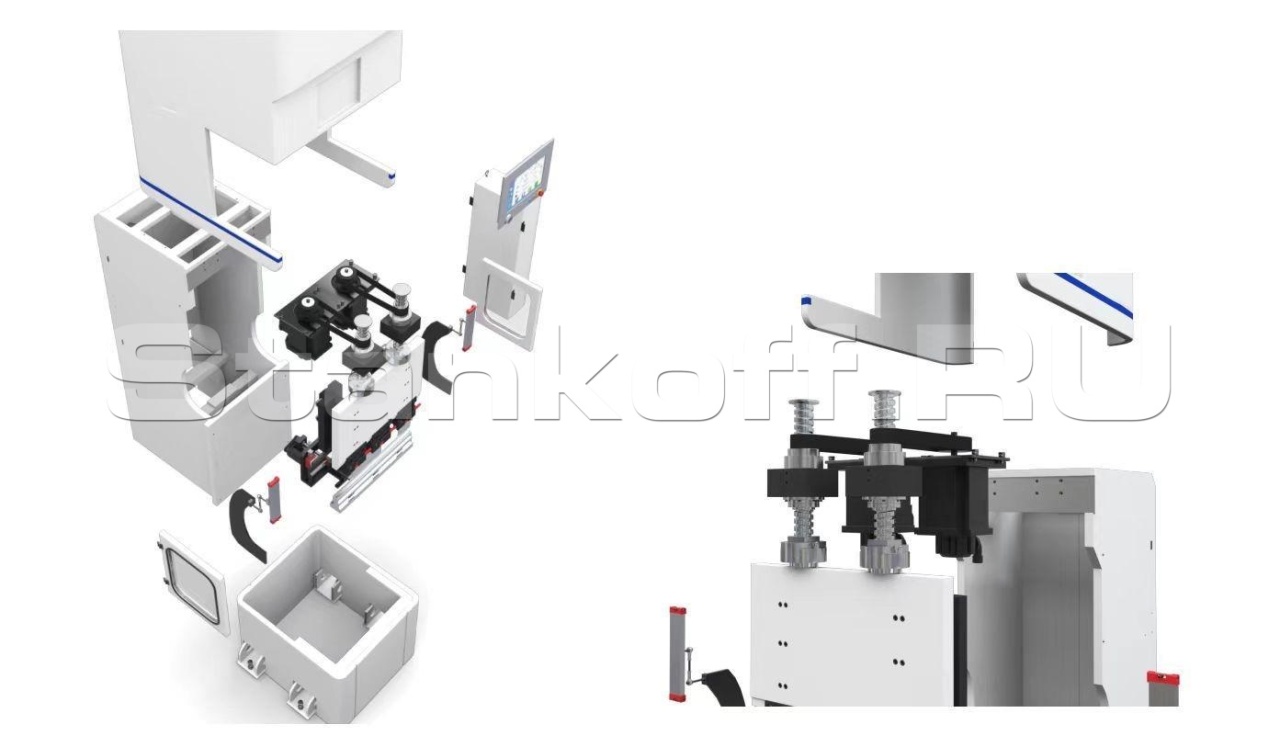

Структура станка

Максимальное усилие станка, Т	6
Длина гиба, мм	400
Раскрытие станка, мм	420
Ход верхней балки станка, мм мм	120
Боковой просвет, мм	160
Скорость движения балки, мм/с	0-20
Система крепления инструмента	Быстросменные адаптеры AMADA PROMECAM

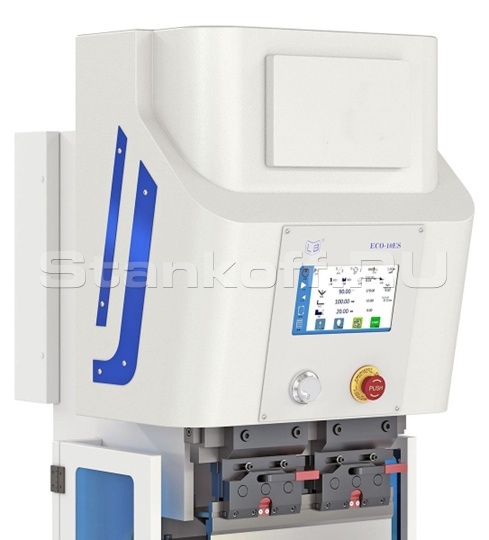

Стойка ЧПУ	ECO-10ES

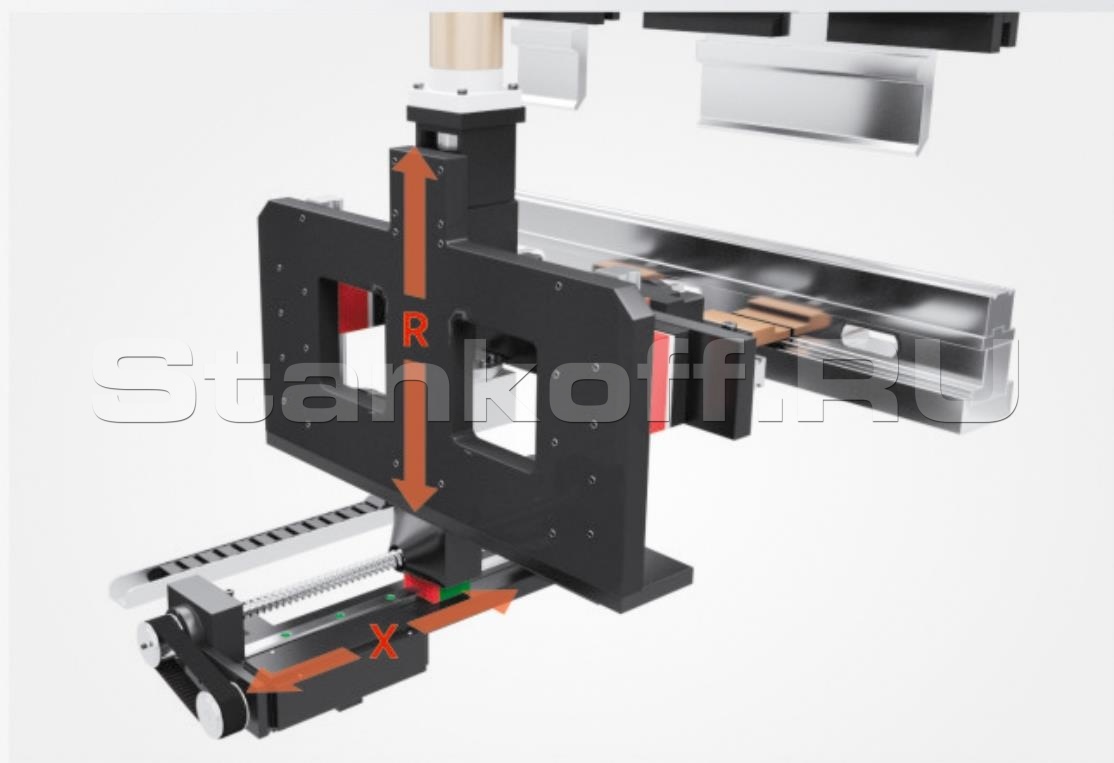

ЧПУ управляемые оси	Y,X
Мощность двигателя, кВт	1x3
Габаритные размеры, мм	750x750x1980
Вес станка, кг	700
