Сверлильно-фрезерный станок BF30G

Детальное описание

Сверлильно-фрезерный станок BF30G предлагает универсальные возможности применения, включая сверление, фрезерование и нарезание резьбы. Высокая плавность хода достигается благодаря отточенным зубчатым шестерням, а функция правостороннего и левостороннего вращения облегчает процесс нарезания резьбы.

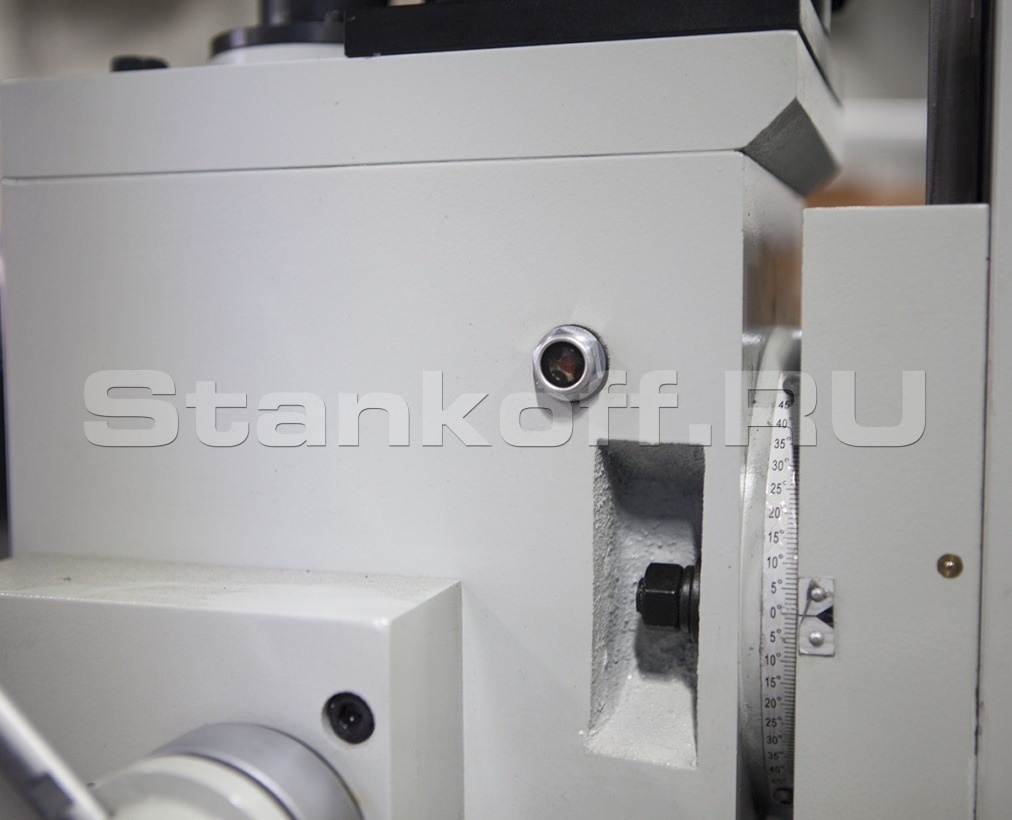

Высококачественные шарикоподшипники обеспечивают точное вращение. Направляющие типа «ласточкин хвост» для осей регулируются клиновыми планками, что повышает точность. Фрезерная головка способна наклоняться на ±45°, позволяя выполнять угловое сверление и фрезерование.

Конструкция станка изготовлена из высококачественного серого чугуна, что обеспечивает его долговечность и устойчивость. Электрокомпоненты Siemens и соответствие стандарту CE гарантируют надежность и безопасность эксплуатации.

Конструктивные особенности

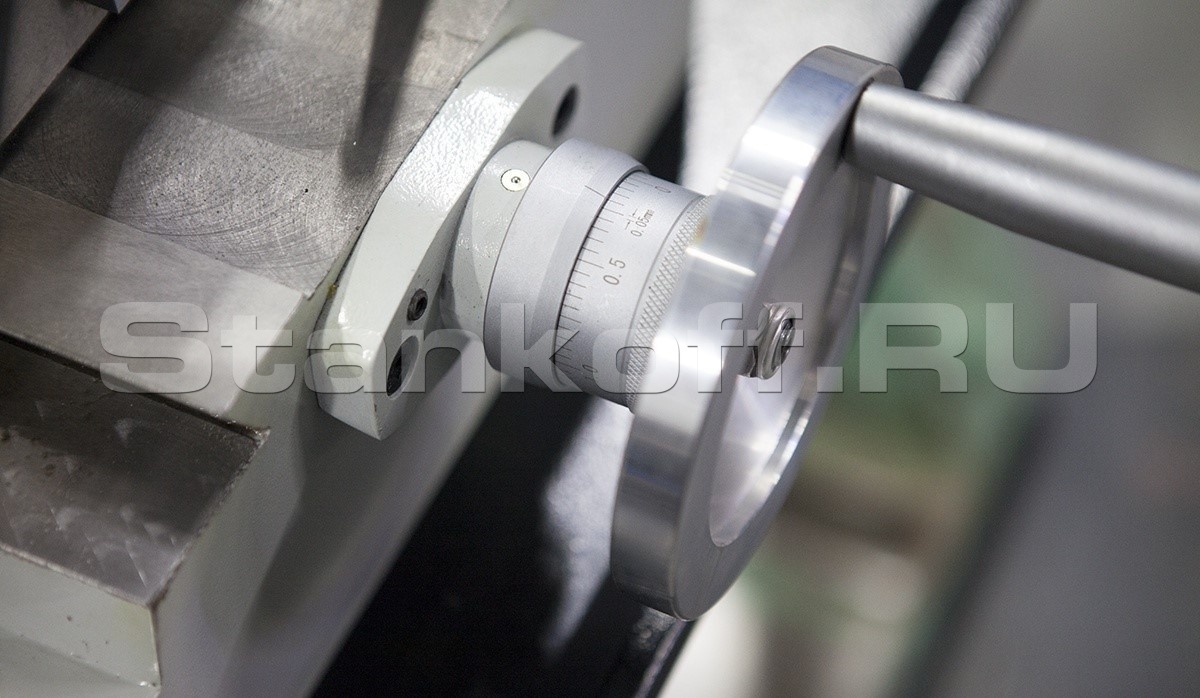

Маховик точной подачи

Маховик точной подачи с ходом 0,04мм.

Линейка глубины сверления

Необходима для точного и своевременного измерения глубины сверления отверстий в металлических заготовках.

Панель управления

Простая и интуитивная в использовании. На панели расположены кнопки включения и выключения, право и левостороннее вращение шпинделя, а также переключение скорости.

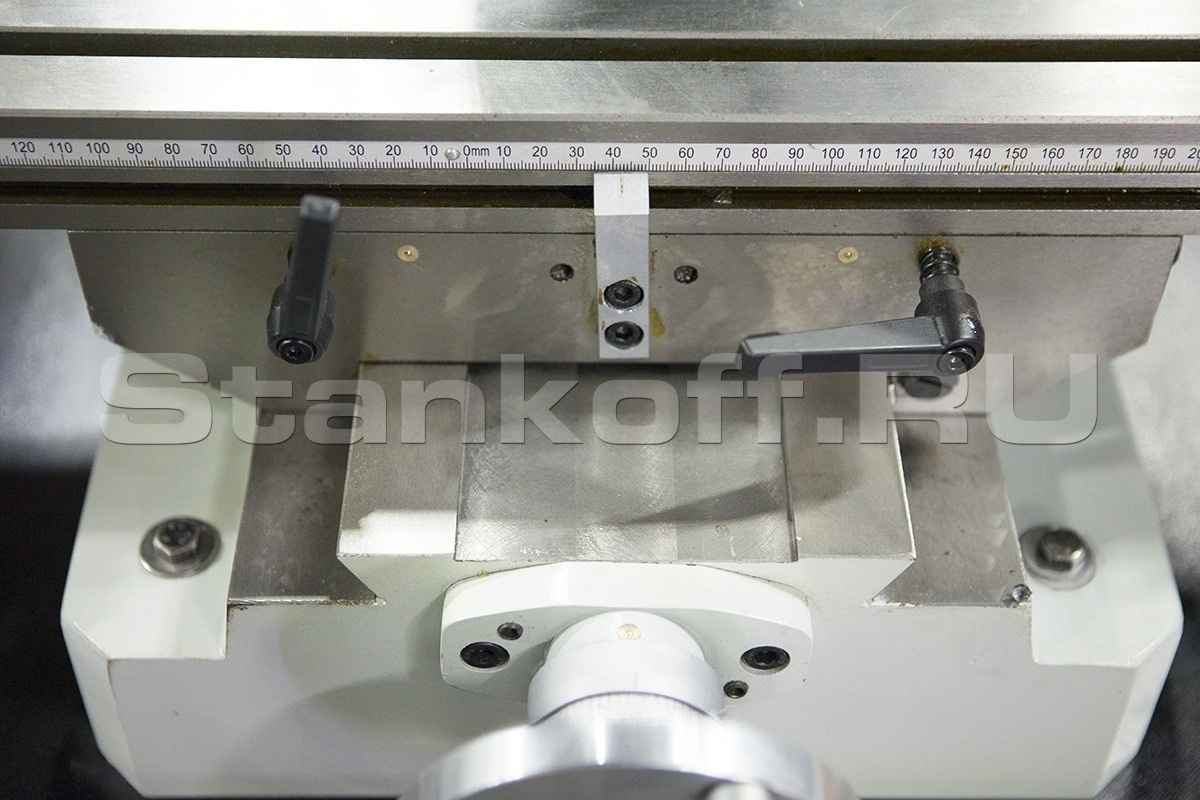

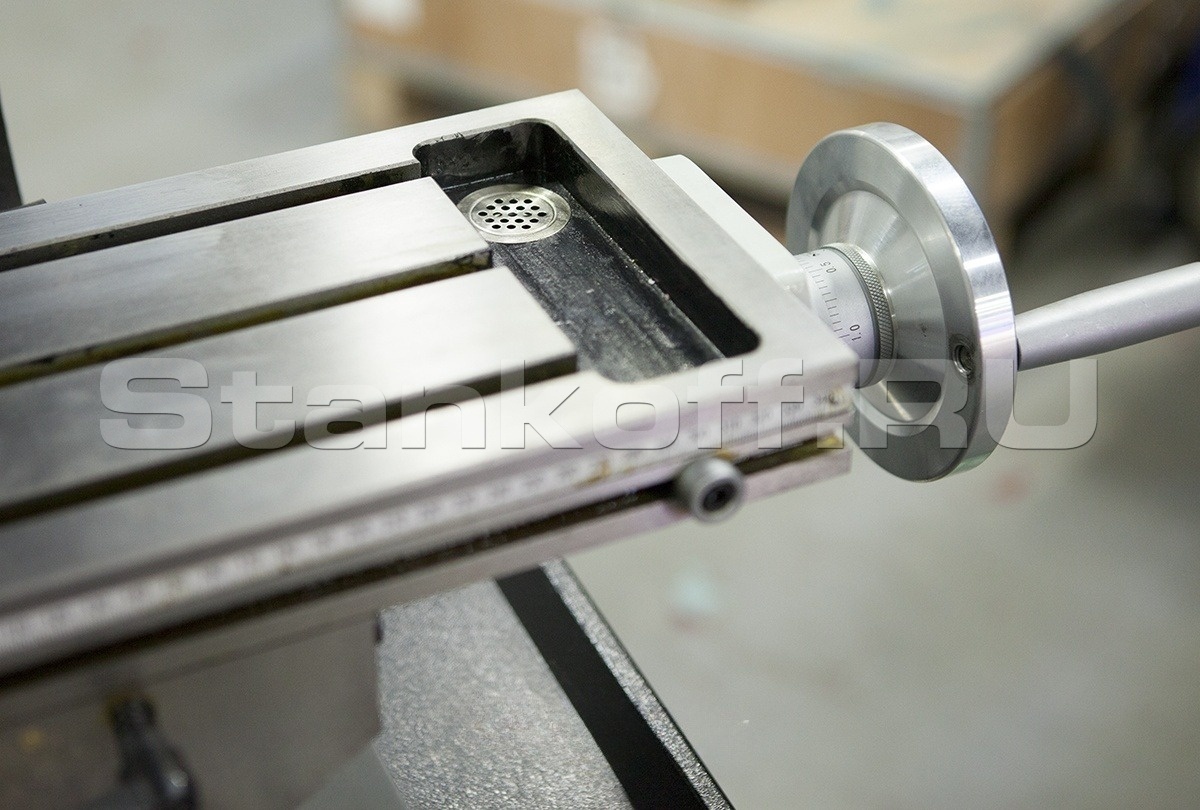

Рабочий стол

На столе предусмотрено 3 Т-образных паза 12мм. Размер рабочего стола составляет 700х190мм.

Двигатель

Мощный 2-х скоростной двигатель, рассчитанный для продолжительной работы.

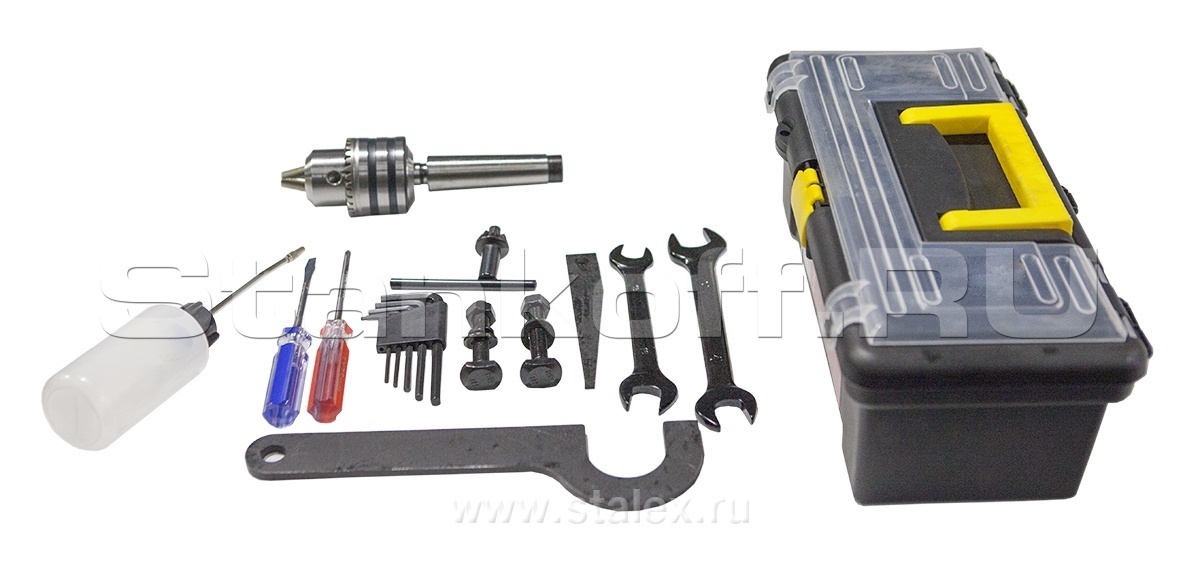

Комплектация

Зажимная тяга M12;
Сверлильный патрон B16;
Оправка сверлильного патрона МТ-3/B16;

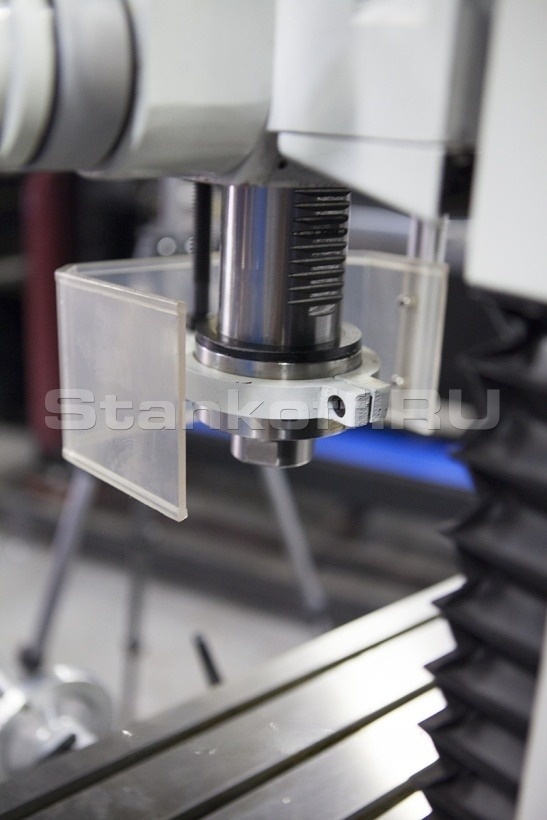

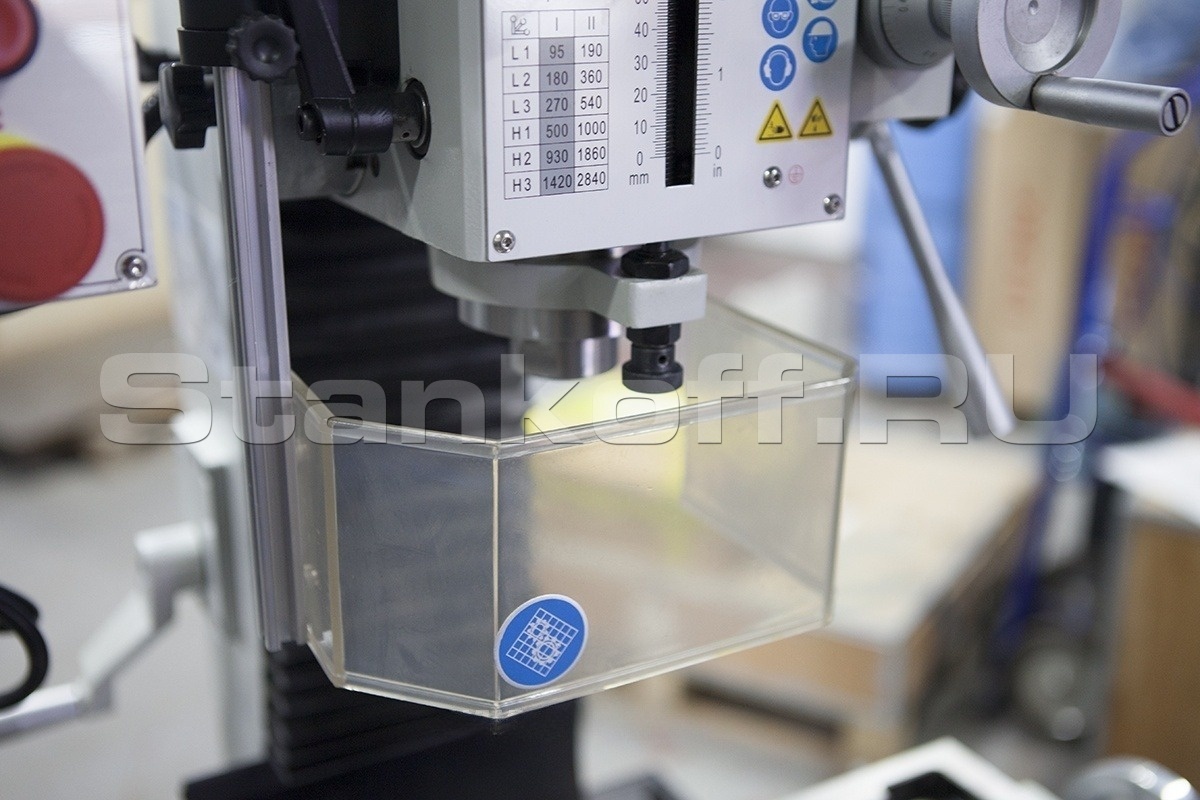

Защитный экран патрона;
Функция резьбонарезания;
Подставка;
Инструмент для обслуживания;
Инструкция по эксплуатации.

Макс. диаметр сверления (cталь3), мм	30
Макс. диаметр торцевого фрезерования, мм	63
Макс. диаметр концевой фрезы, мм	16
Макс. диаметр резьбонарезания в чугуне/стали, мм	М16/М12
Частота вращения шпинделя (12), об/мин	95-2840
Конус шпинделя	MT-3
Ход пиноли шпинделя, мм	70
Диапазон наклона фрезерной головки (влево/вправо)	±45º
Мин. расстояние шпиндель-стол, мм	55
Макс. расстояние шпиндель-стол, мм	405
Расстояние ось шпинделя-стойка, мм	198
Размер стола, мм	700х190
Ход стола по оси Х/Y, м	320x190
Т-образный паз, мм	12
Напряжение сети, В	380
Мощность двигателя, кВт	0,75
Габаритные размеры упаковки (ДхШхВ), мм	1000х720х1300
Масса, кг	190
