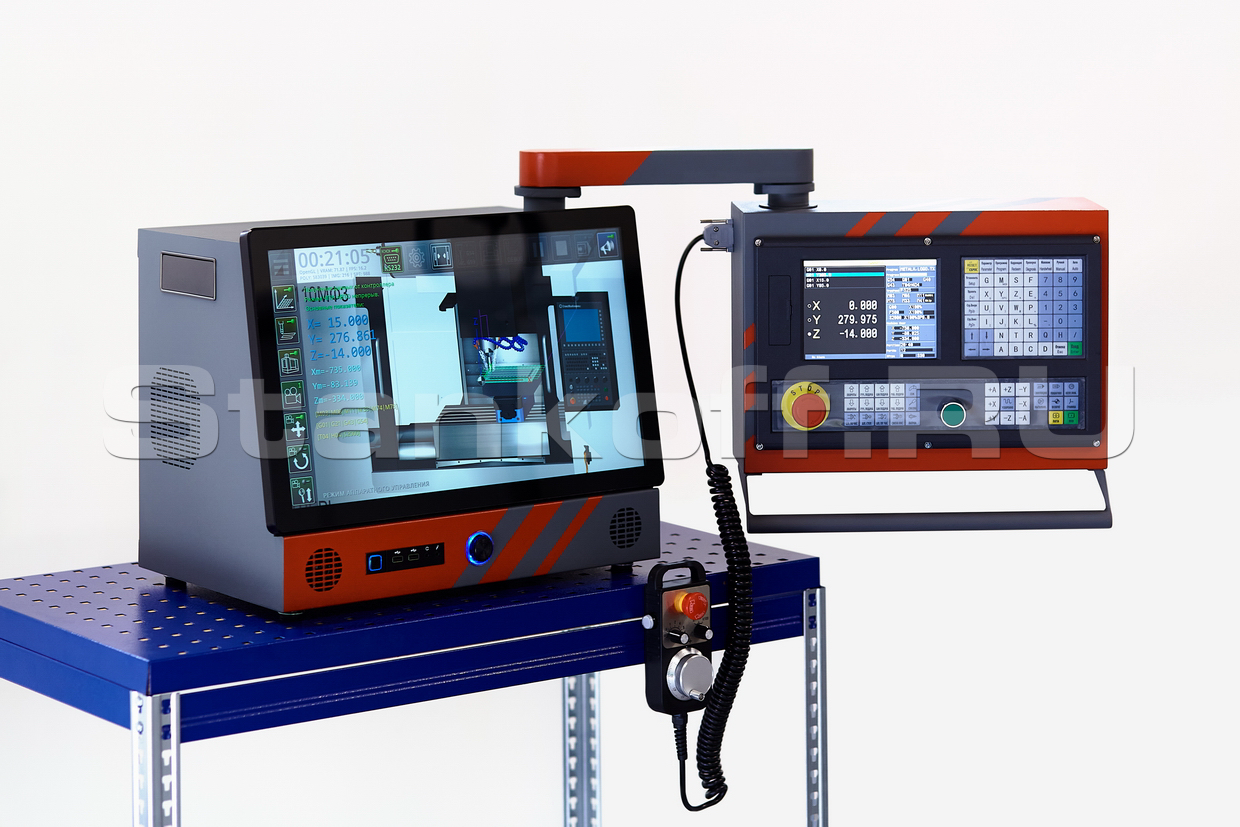

Тренажер–эмулятор "Трёхосевая фрезерная обработка с ЧПУ"

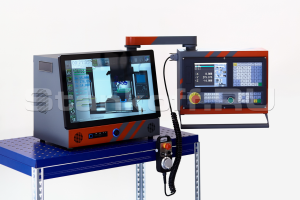

Тренажёр представляет собой интегрированную машину для обучения программированию операций фрезерной обработки с числовым программным управлением (ЧПУ), имеющую инновационную концепцию дизайна, сочетающую в себе программный симулятор трёхосевого фрезерного станка и промышленную систему числового программного управления.

Наличие оригинальной панели управления и ручного импульсного генератора (MPG) позволяет учащимся в процессе обучения работать в единой операционной среде, аналогичной реальному станку с ЧПУ, закладывая прочную основу для практического опыта работы с реальными станками в последующей практике.

Универсальная цифровая система ЧПУ с замкнутым контуром управления для трёхосевых фрезерных станков поддерживает широкий набор управляющих инструкций и международный стандарт ISO, включая макропрограммирование (Macro B) и постоянные циклы FANUC. Система обеспечивает высокую точность линейной и круговой интерполяции, отображение данных обработки в реальном времени (координаты, режимы, модальные коды, коррекция инструмента), а также графическое моделирование траекторий. LCD-дисплей с TFT-матрицей (800x600) и адаптивной яркостью обеспечивает удобство, а ручной импульсный генератор (MPG) упрощает настройку инструмента. Открытая архитектура с возможностью обновления прошивки и поддержка USB-носителей делают систему гибкой и удобной для управления обработкой.

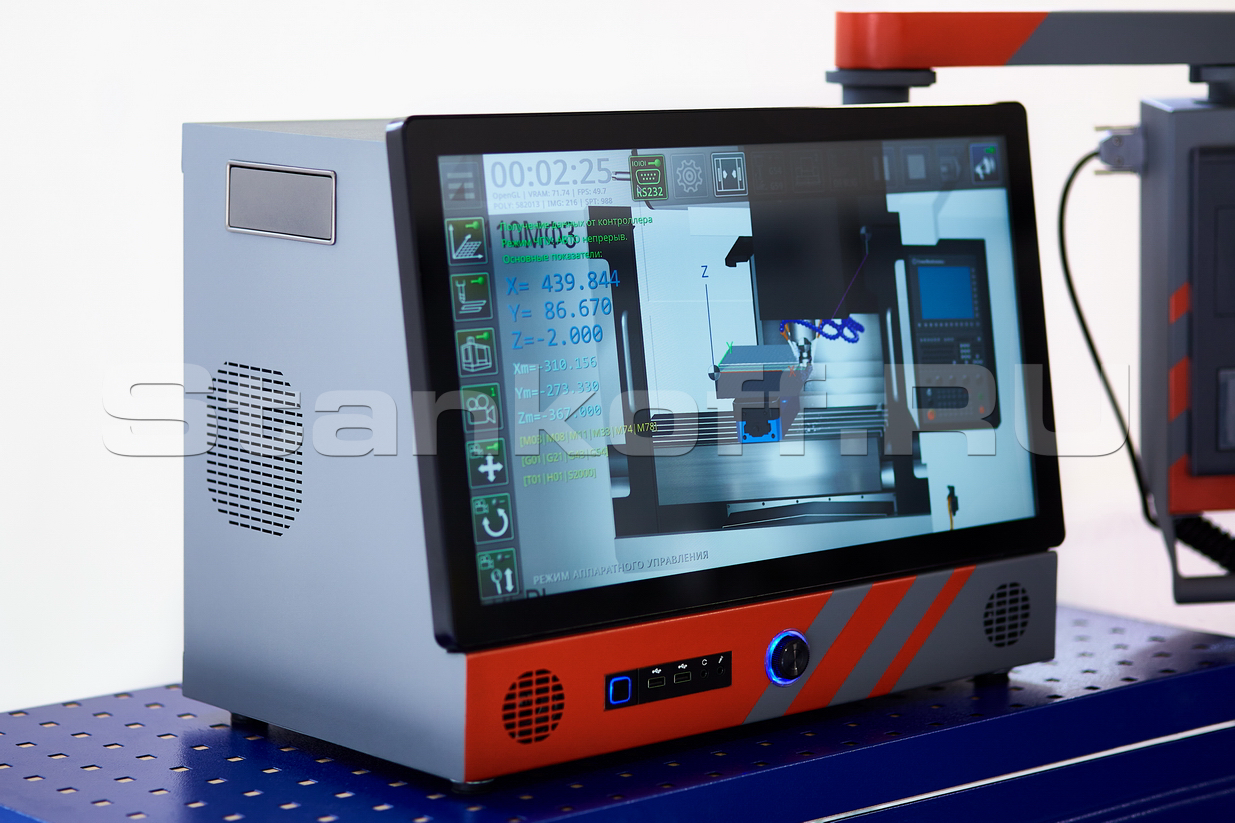

• Встроенная реалистичная модель трёхосевого фрезерного станка с ЧПУ
• Полная синхронизация с ЧПУ-контроллером (программный симулятор имитирует обратную связь и взаимодействует с ЧПУ-контроллером в реальном времени аналогично физическому станку)
• Имитация основных этапов наладки станка с использованием датчиков
• Возможность измерения перемещений инструмента

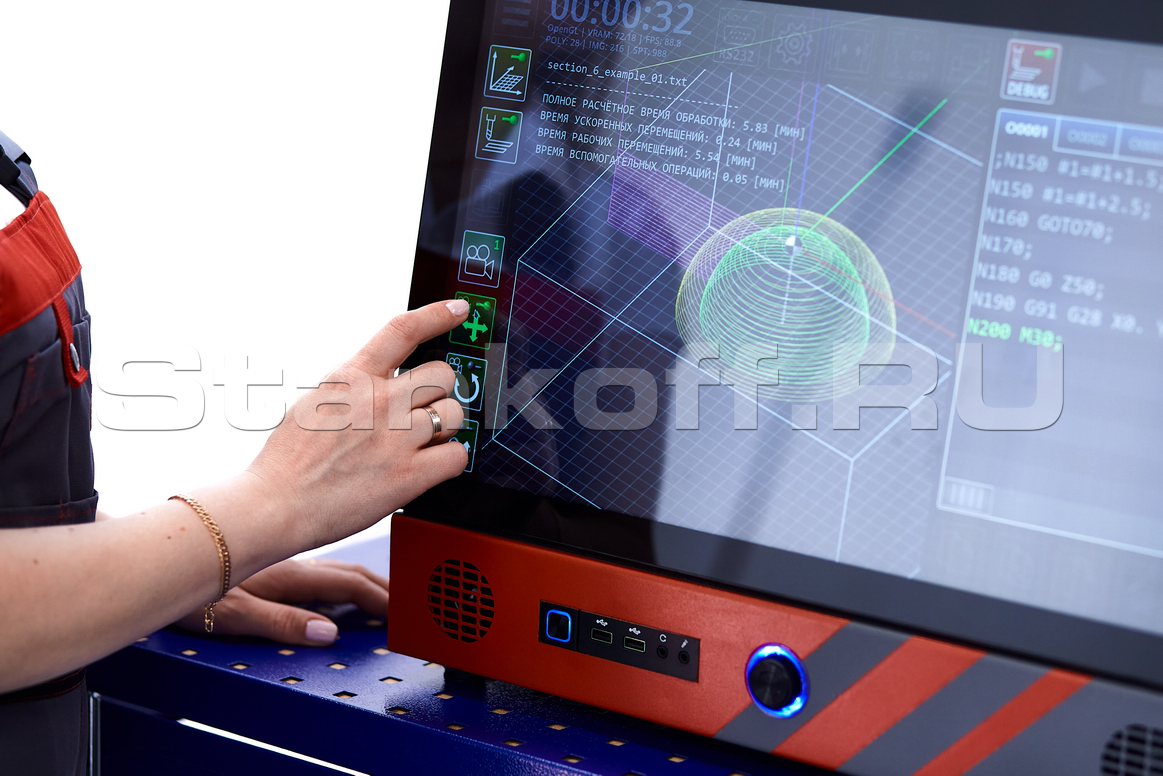

• Отображение траекторий инструмента в реальном времени
• Отображение технологических операций (смена инструмента, включение/отключение системы охлаждения, имитация работы автоматических дверей)
• Поддержка режима программирования MDI
• Наличие собственного редактора и интерпретатора G-кода (возможность написания, редактирования и синтаксического анализа кода управляющих программ автономно от ЧПУ-контроллера)
• Подсветка синтаксиса программного кода во встроенном редакторе
• Поддержка форматов управляющих программ: .TXT/.NC/.TAP/.NCC/.NGC
• Обработка с использованием множества инструментов (24 позиции в инструментальном магазине + 1 инструмент в шпинделе станка)
• Возможность настройки геометрических параметров режущего инструмента и заготовки
• Визуализация технологической оснастки и устройств измерения
• Режим непрерывного/пошагового выполнения управляющей программы
• Режим быстрой отладки управляющей программы

• Окрашенный металлический корпус

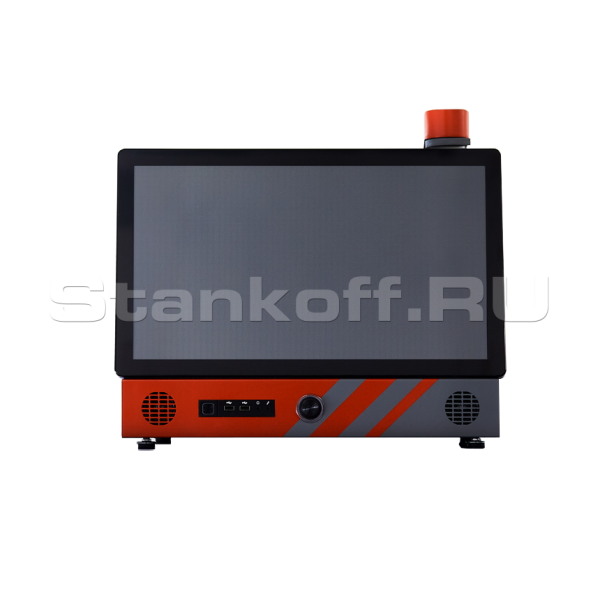

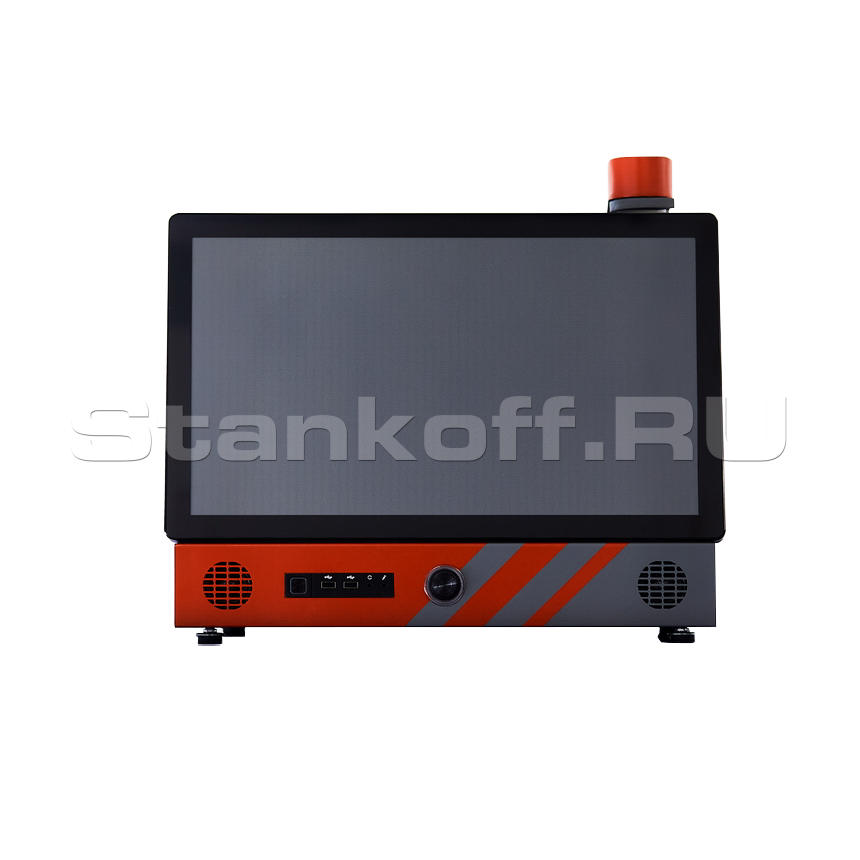

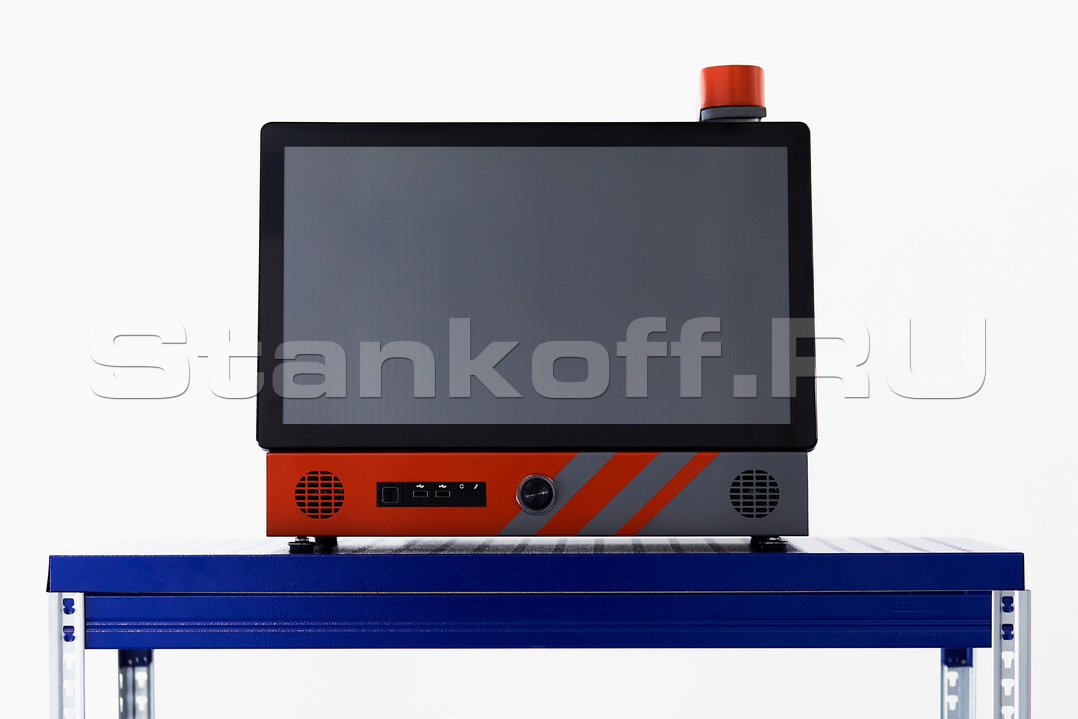

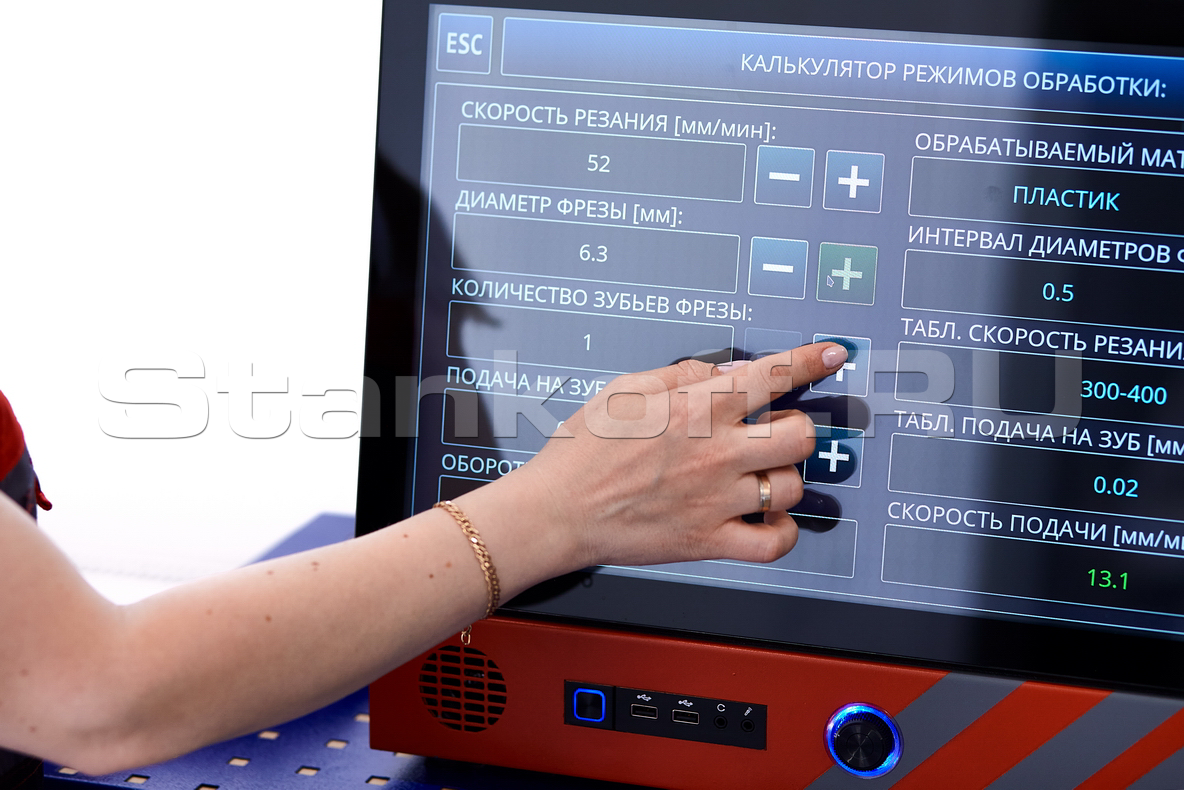

• Персональный компьютер с широкоформатным сенсорным LCD монитором

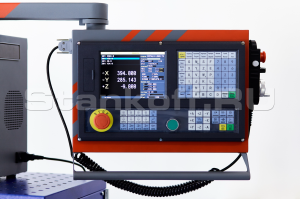

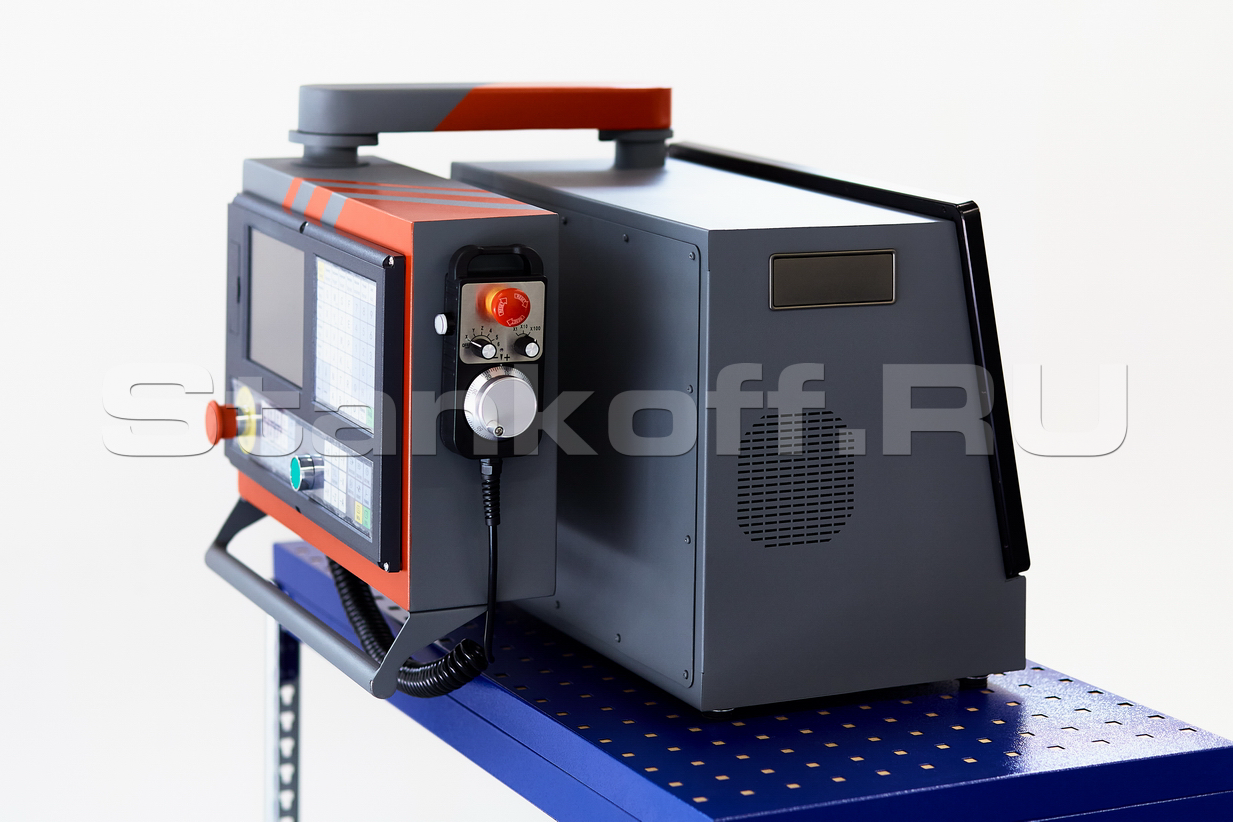

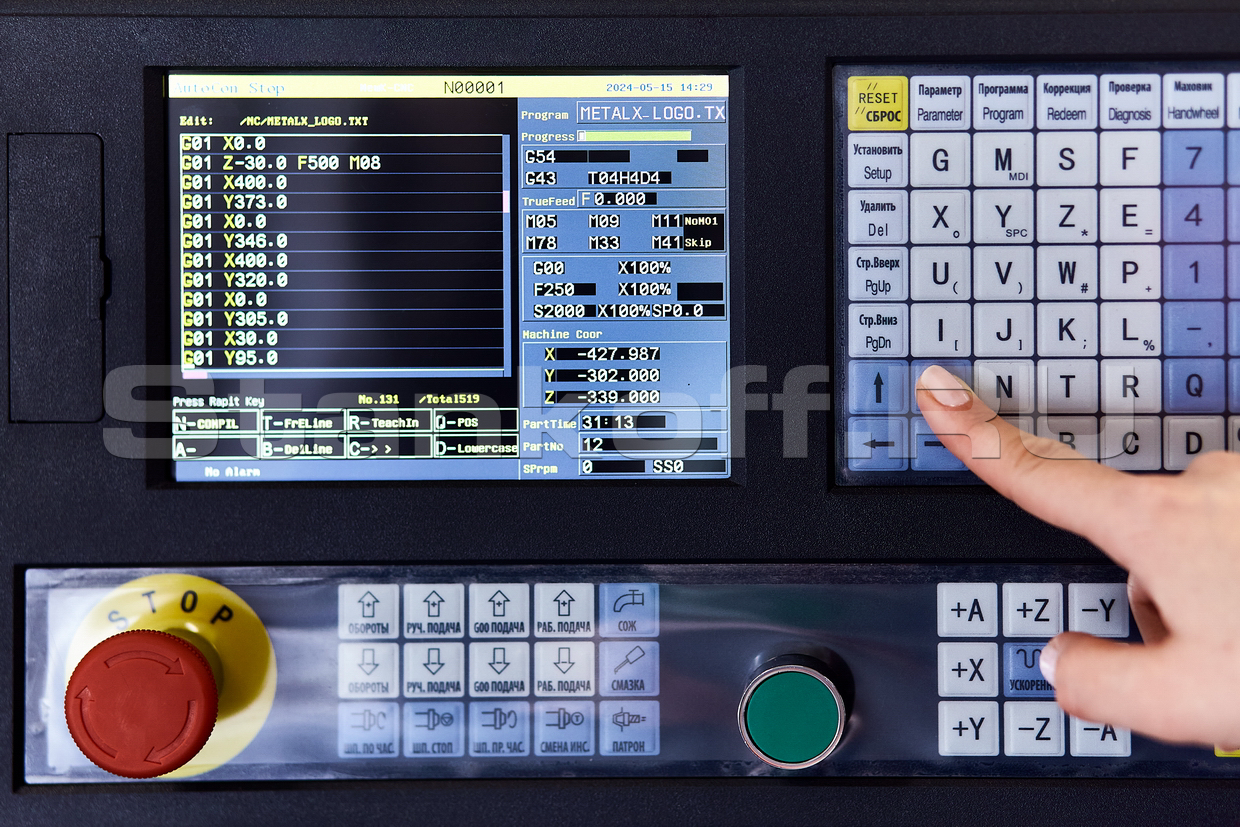

• ЧПУ-контроллер NEWKer CNC Series 16iM
• Компоненты общей электрической цепи

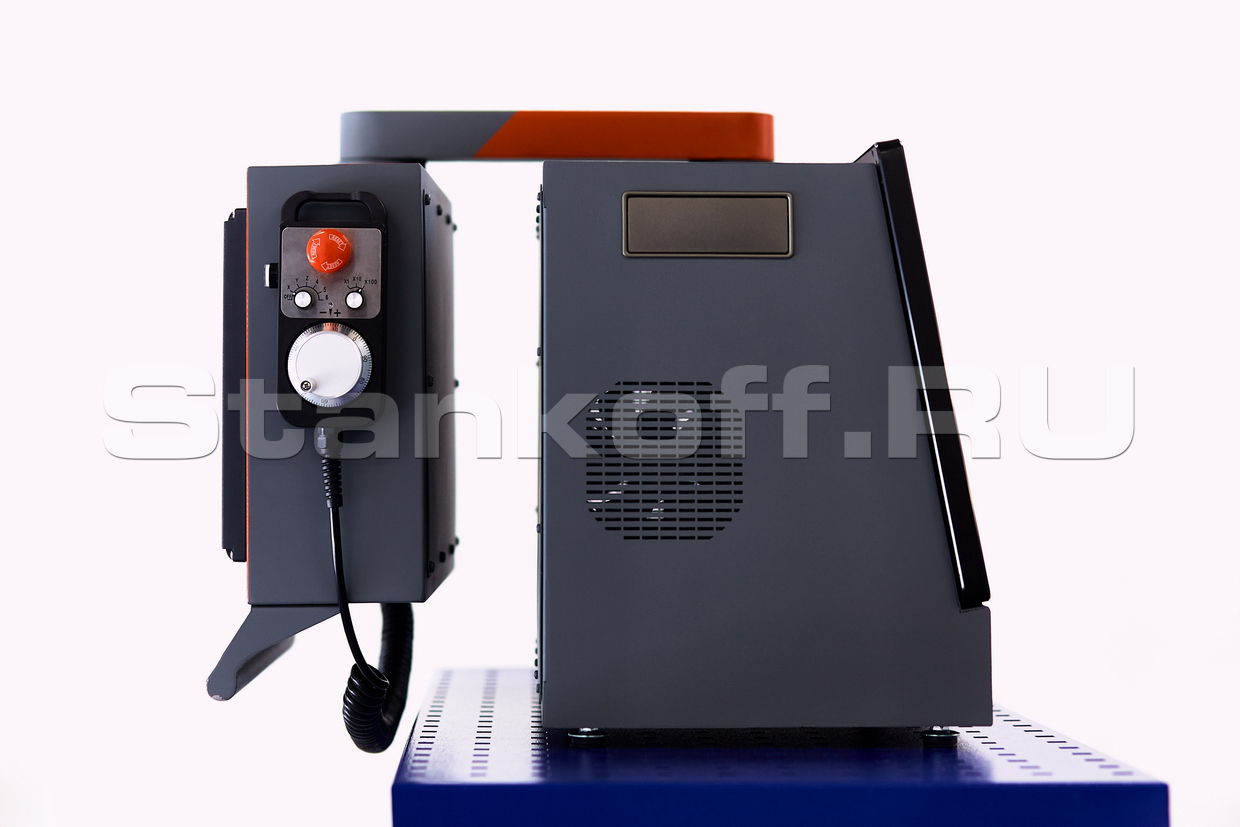

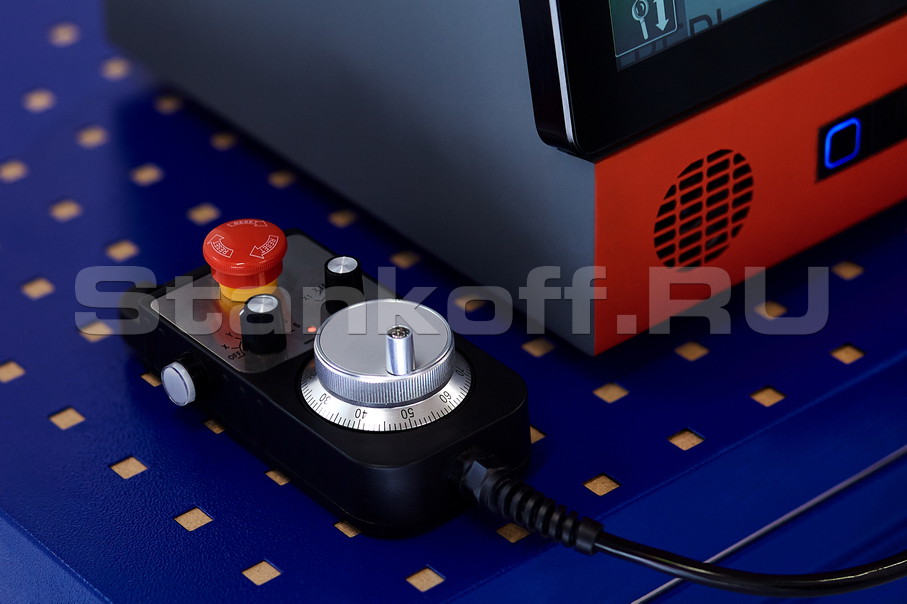

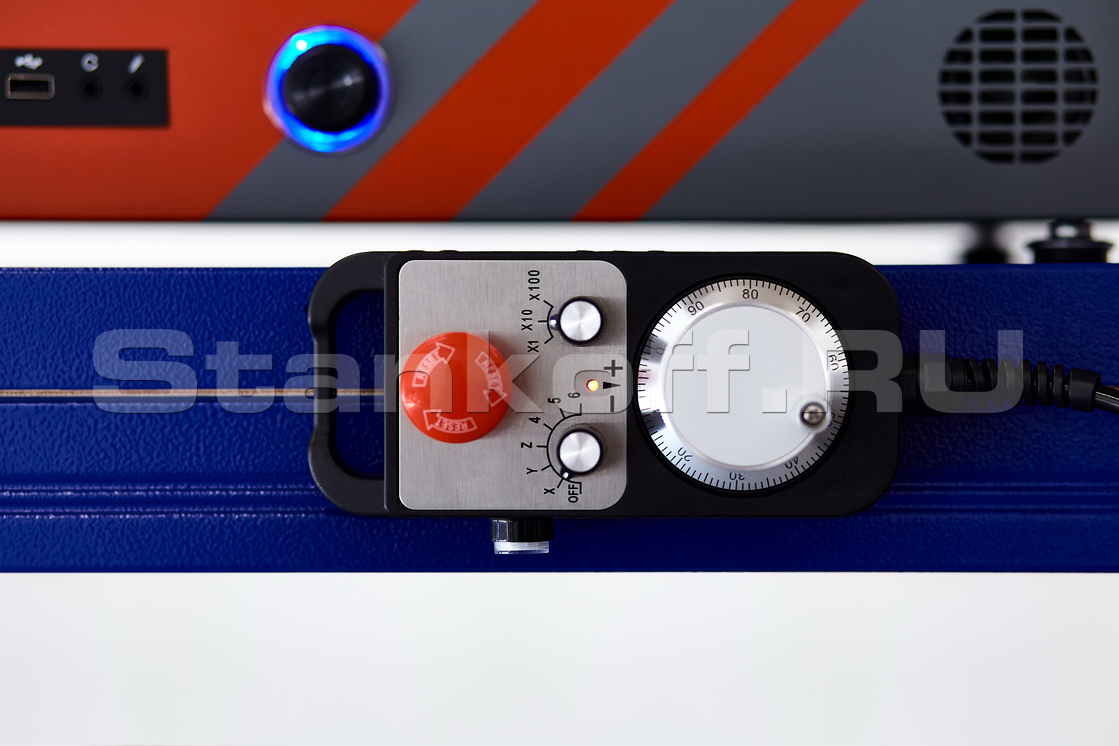

• Ручной импульсный генератор (MPG)
