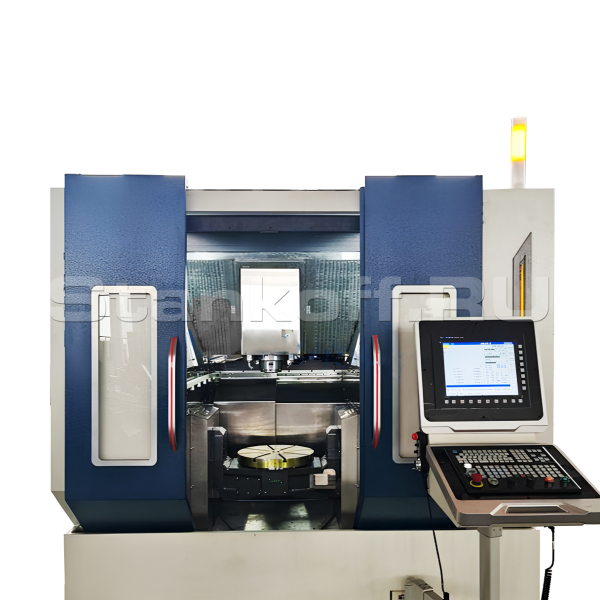

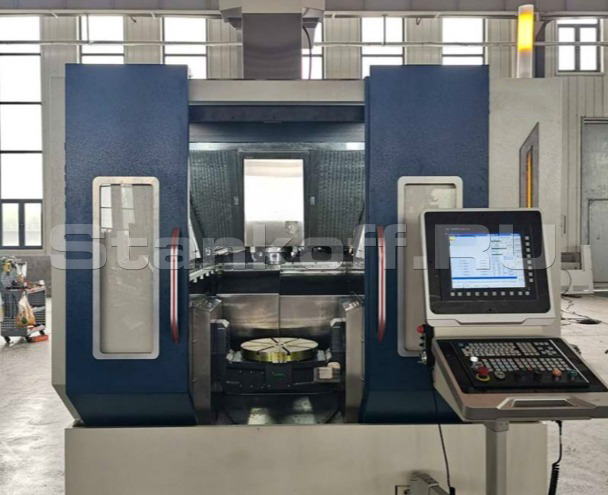

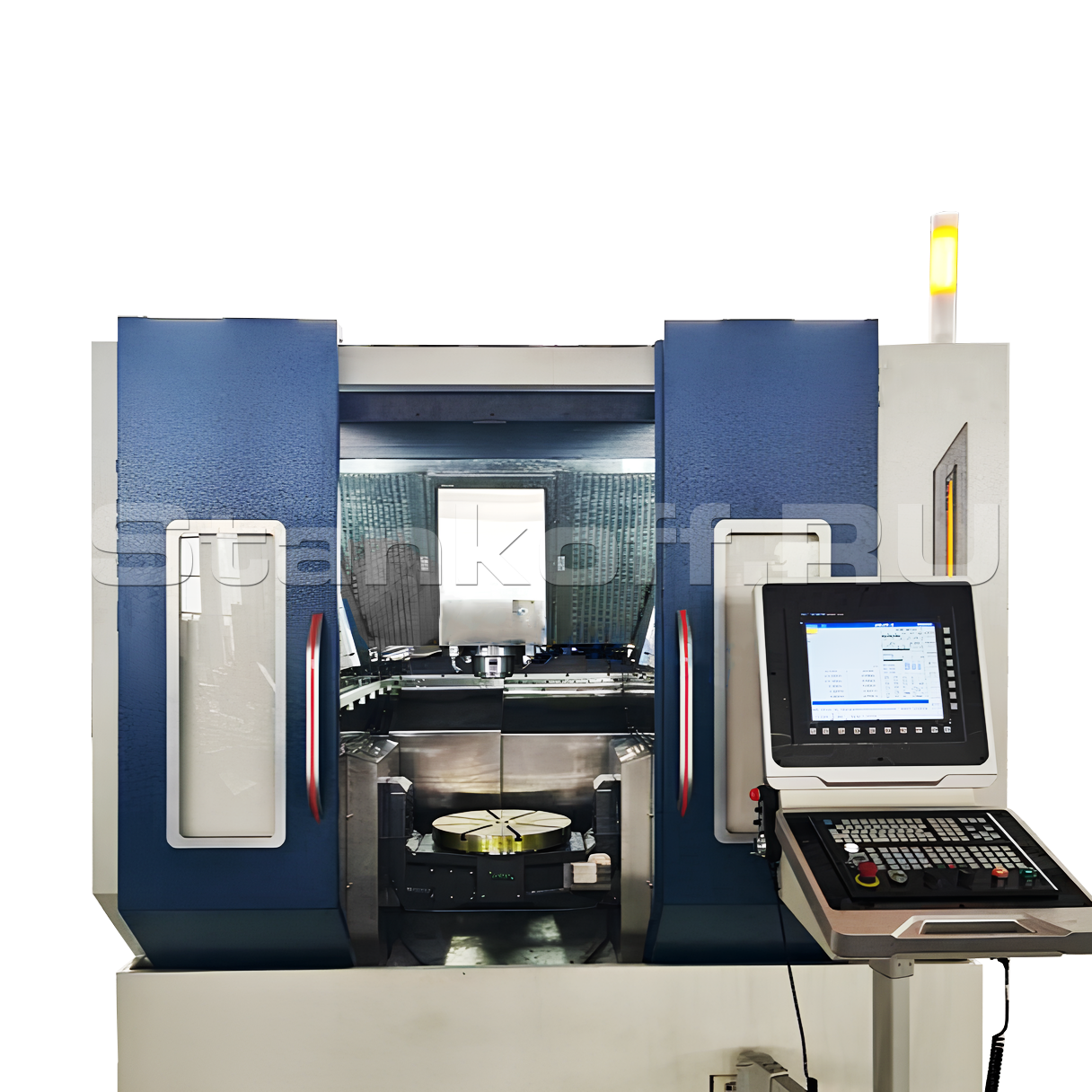

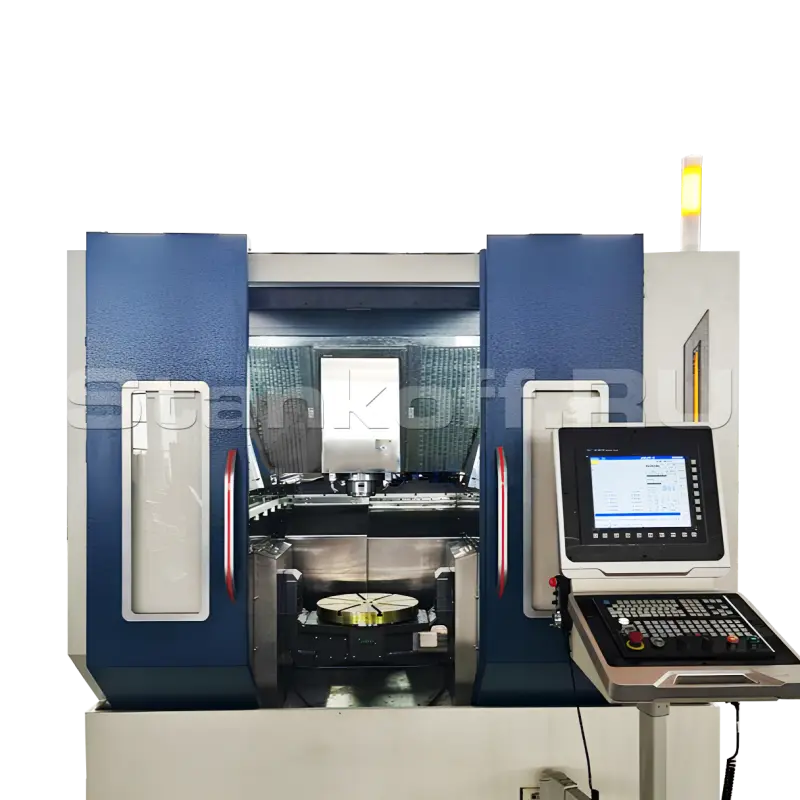

5-ти осевой обрабатывающий центр STK AU500

Детальное описание

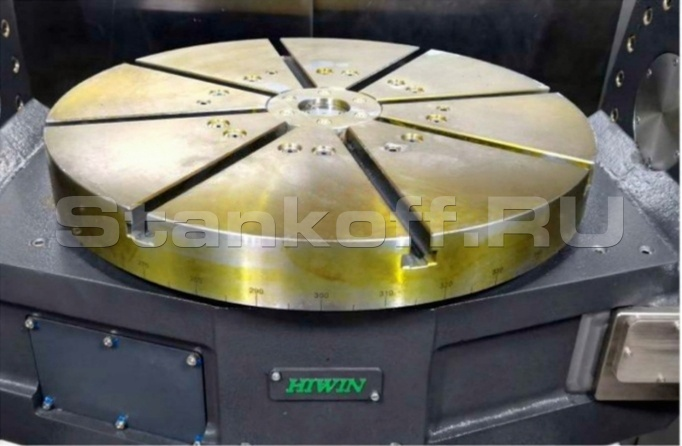

5-осевой обрабатывающий центр STK AU500 — универсальный высокоточный станок, предназначенный для обработки сложных трёхмерных деталей. Оснащён современным ЧПУ Siemens ONE с полной поддержкой всех пяти осей (X, Y, Z, A, C) и замкнутой системой обратной связи по осям с линейными измерительными шкалами, что обеспечивает максимальную точность и стабильность обработки. Ротационный стол корзинного типа с прямым приводом AC гарантирует плавное и точное вращение без люфтов, а система масляного охлаждения шпинделя поддерживает стабильную работу при высоких скоростях и длительных режимах резания. Для эффективного удаления стружки станок оснащён цепным конвейером, поддерживающим чистоту рабочего пространства. Жёсткая конструкция и универсальность станка позволяют выполнять фрезерование, сверление и растачивание сложных форм, что делает STK AU500 идеальным решением для авиационной, автомобильной, машиностроительной и инструментальной промышленности, где требуются высокая точность, надёжность и многослойная обработка сложных деталей.

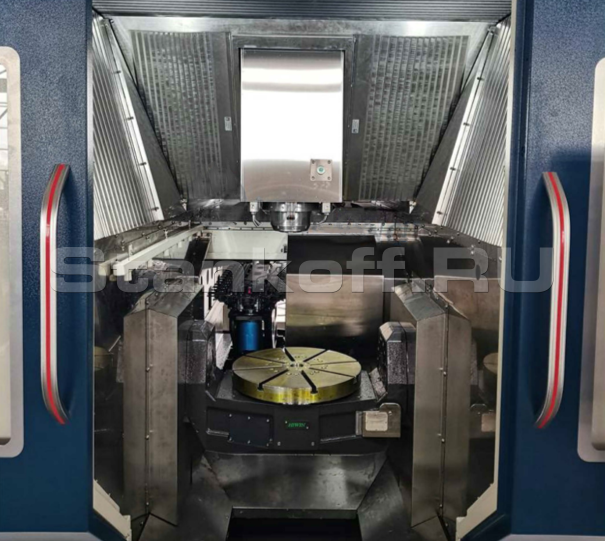

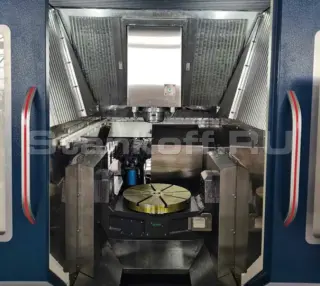

Рабочая зона

Система ЧПУ Siemens SINUMERIK ONE

Модульная архитектура: Система обладает высокой степенью модульности, что позволяет адаптировать её под различные технологические задачи и требования производства.
Интуитивно понятный интерфейс: Операционная панель SINUMERIK предоставляет удобный графический интерфейс с поддержкой мультитач и жестового управления, что облегчает настройку и управление станком.
Интеграция с TIA: Система полностью интегрируется в среду Siemens Totally Integrated Automation (TIA), обеспечивая бесшовное взаимодействие с другими компонентами автоматизации и повышая общую эффективность производства.
Поддержка многоосевой обработки: SINUMERIK ONE обеспечивает точное управление многими осями одновременно, что позволяет эффективно обрабатывать сложные детали с высокой точностью.
Высокая производительность и точность: Система обеспечивает высокую точность обработки с минимальными погрешностями, что критично для производства сложных и высокоточных деталей.
Гибкость и расширяемость: Благодаря своей модульной структуре, SINUMERIK ONE может быть адаптирован под различные технологические процессы и расширен дополнительными функциями по мере необходимости.

Стандартная комплектация

Система ЧПУ Siemens ONE

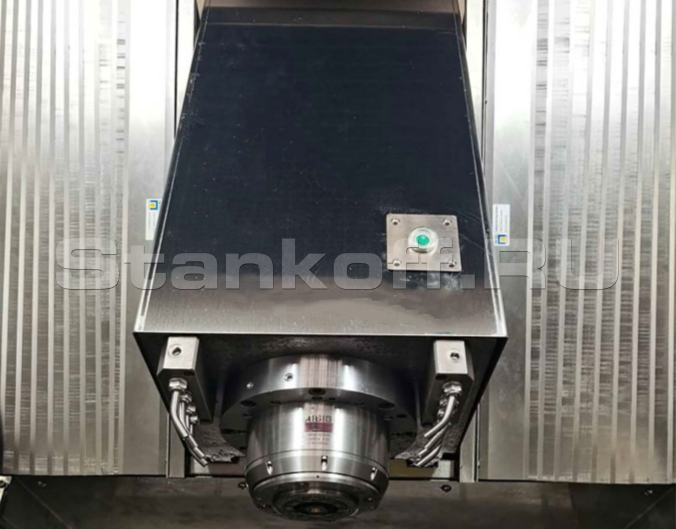

Прямой привод шпинделя
Полностью замкнутая система обратной связи с линейным энкодером
Цепной транспортёр стружки
32-позиционный магазин с плоской цепью
Охладитель масла шпинделя
Прибор для измерения инструмента OTS
Система измерения детали OMP60

Размер стола, мм	Ø500
Размер Т-слота, мм	14H8
Центральное отверстие стола, мм	Ø50H7
Максимальная нагрузка на стол, кг	350
Ход X, мм	500
Ход Y, мм	600
Ход Z, мм	450
Диапазон вращения оси A, °	±120
Диапазон вращения оси C, °	360
Расстояние от торца шпинделя до стола, мм	150–580
Конус шпинделя	HSK-A63
Максимальная скорость шпинделя, об/мин	20000
Мощность шпинделя, кВт	22/33
Максимальный крутящий момент шпинделя, Нм	61,3/90,7
Тип инструментального магазина	Цепной
Вместимость инструментов, шт	32
Максимальный диаметр инструмента (полный/пустой), мм	Ø76 / Ø125
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструмента (T–T), с	2–4
Быстрая подача (X/Y/Z), мм/мин	36000 / 36000 / 36000
Рабочая подача (X/Y/Z), мм/мин	1–10000 / 1–10000 / 1–10000
Точность позиционирования (X/Y/Z), мм	0,008
Точность позиционирования (A/C), мм	5
Повторяемость позиционирования (X/Y/Z), мм	0,005
Повторяемость позиционирования (A/C), мм	4
Вес станка, кг	11000
Габариты станка (ДxШxВ), мм	5500x2350x3100
