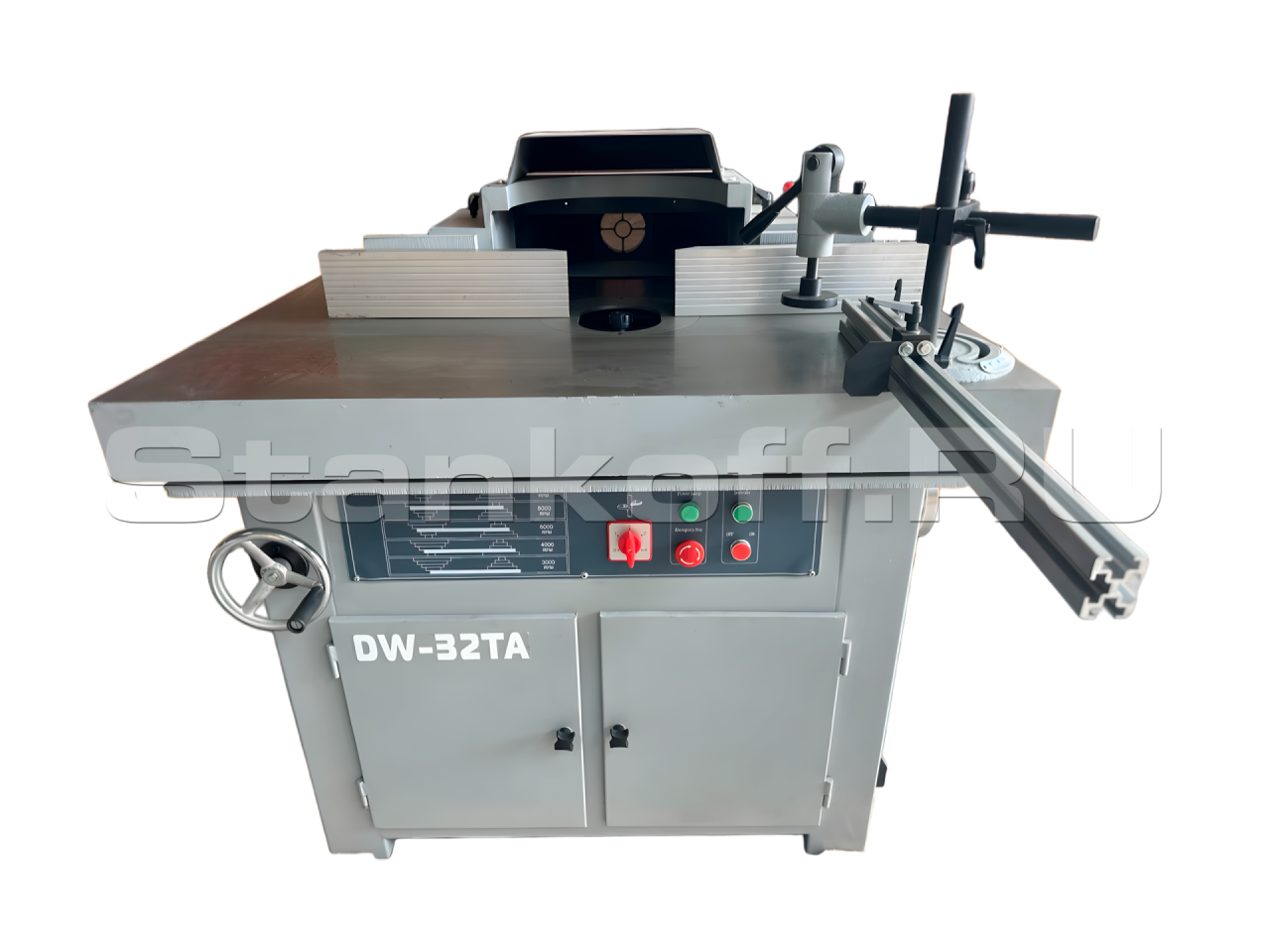

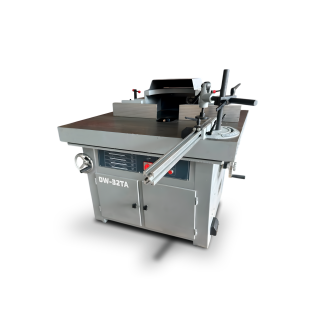

Фрезерный станок с наклонным шпинделем DW-32TA

Детальное описание

Фрезерный станок с наклонным шпинделем DW-32TA предназначен для выполнения широкого спектра фрезерных операций по дереву. Функция наклона шпинделя расширяет технологические возможности обработки.

Область применения

Используется на предприятиях и в цехах деревообработки и мебельного производства: изготовление окон, дверей и погонажных изделий, зарезка простых шипов с применением шипорезной каретки, а также криволинейное фрезерование по шаблону с ручной подачей.

Конструктивные особенности

Моторный отсек

Чугунный корпус рабочего узла обеспечивает высокую жёсткость и виброустойчивость. Привод шпинделя — клиноременной от двигателя мощностью 4 кВт. Переключение скоростей осуществляется перестановкой ремней. Доступны режимы 4000 / 6000 / 8000 / 10000 об/мин.

Направляющие каретки

Чугунная каретка перемещается по стальным цилиндрическим направляющим, обеспечивая точность и стабильность обработки.

Вертикальный наклонный шпиндель

Поддерживает работу с концевыми и насадными фрезами. Цанга ISO 30 ER25. Диапазон наклона шпинделя — 0–45°.

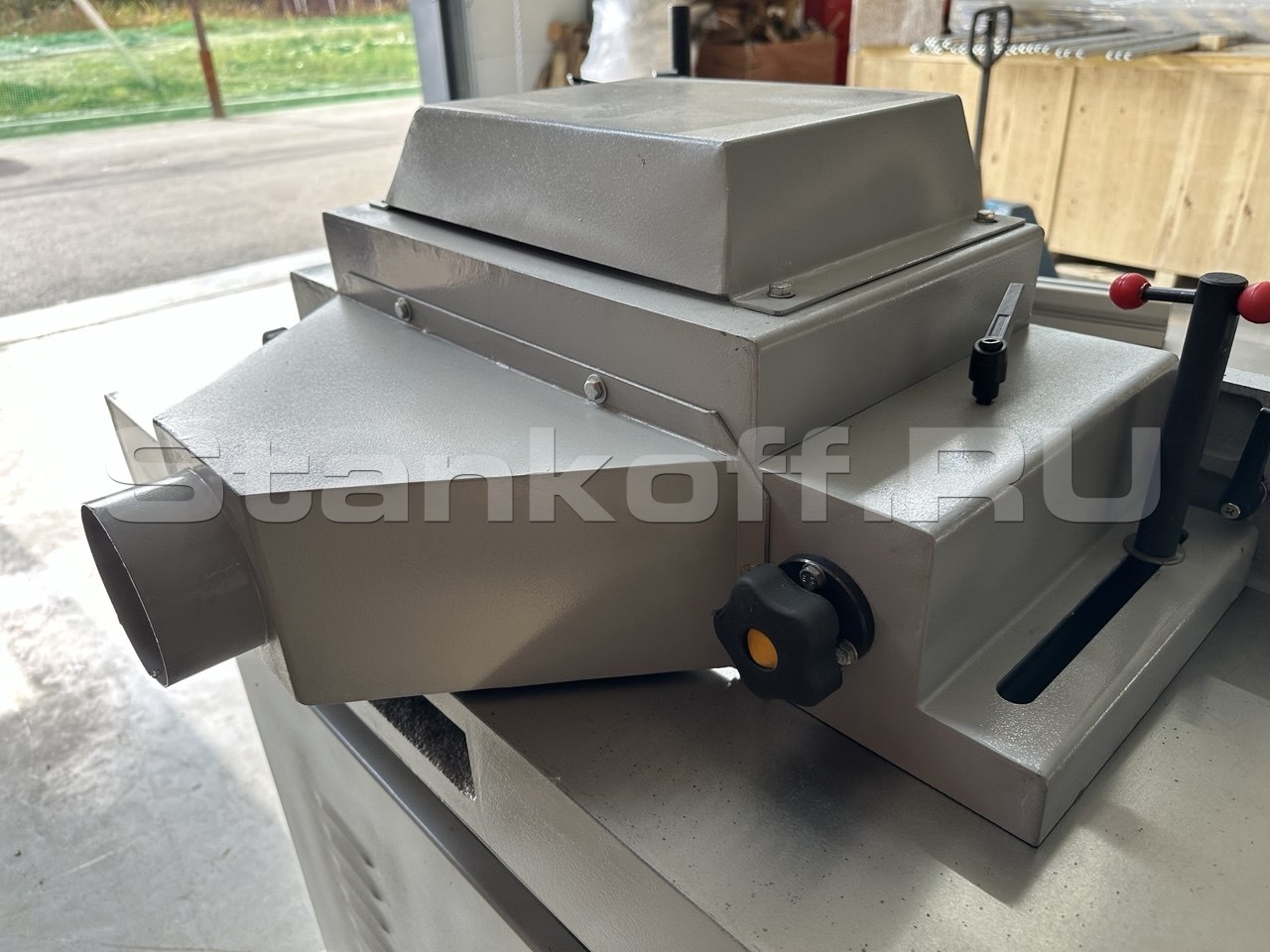

Защитный кожух

Чугунный кожух с патрубком для подключения аспирации и системой регулировки толщины фрезерования.

Панель управления

Маховик подъёма/опускания шпинделя, реверс вращения и кнопки управления.

Маховик наклона шпинделя

Маховик с градуированной шкалой и жёсткой фиксацией угла и высоты шпинделя.

Упорная линейка и прижим

Поворотная упорная линейка с фиксацией, диапазон углов 45°–0°–20°. Эксцентриковый прижим заготовки.

Направляющие линейки

Алюминиевые направляющие с креплением на массивной стальной направляющей.

Комплектация

Фрезерный станок с вертикальным шпинделем DW-32TA, в сборе
Упорная боковая линейка
Эксцентриковый прижим
Направляющая линейка
Защитный кожух
Комплект ключей

Размер рабочего стола, мм	1110x550
Размер шипорезной каретки, мм	1110x260
Ход шипорезной каретки, мм	800
Скорость вращения шпинделя, об/мин	4000 / 6000 / 8000 / 10000
Макс. диаметр инструмента, мм	280
Диаметр шпинделя, мм	35/32
Вертикальный ход шпинделя, мм	190
Наклон шпинделя, °	+45 - 0
Направляющий упор заготовки с регулировкой под угол	Есть
Прижим заготовки	Есть
Мощность двигателя, кВт	4
Габаритные размеры (ДxШxВ), мм	1135x1525x1140
Вес, кг	480
