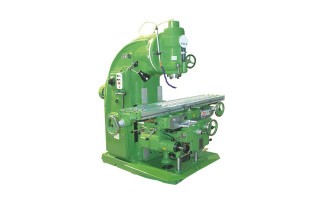

Консольно-фрезерный вертикальный X5040

Детальное описание

Станок X5040 представляет собой универсальный вертикальный фрезерно-сверлильный станок. Он разработан для множества фрезерных операций, включая сверление, зенкерование, обработку горизонтальных и вертикальных поверхностей, создание пазов, рамок, углов и других деталей. Станок X5040 способен обрабатывать различные материалы, включая черные и цветные металлы, их сплавы, а также пластмассы. Благодаря своей конструкции и характеристикам, этот станок идеально подходит для единичного, мелкосерийного и серийного производства, обеспечивая точность и надежность в процессе обработки.

Стандартная комплектация

Тяга – 1шт;
Цанговый патрон ISO50 и цанги (ф 4, 5, 6, 8, 10, 12, 14, 16, 18, 20мм) – 1 к-кт;
Фрезерная оправка ISO50-Ø40мм – 1шт;
Конус 7:24 ISO50/MK4 – 1шт;
Шприц-масленка – 1шт;
Инструменты для обслуживания – 1 к-кт.

Напряжение, В	380
Мощность, кВт	14
Мощность привода, кВт	11
Мощность привода подачи, кВт	3
Конус шпинделя	ISO 50
Макс. диаметр сверления, мм	50
Макс. диаметр торцевой фрезы, мм	200
Макс. диаметр концевой фрезы, мм	50
Макс. диаметр рассверливания в стали, мм	50
Размер стола, мм	1700х400
Макс. расстояние от шпинделя до стола, мм	500
Вылет вертикального шпинделя, мм	450
Перемещение пиноли, мм	85
Поворот шпинделя, °	± 45
Количество скоростей шпинделя	18
Мин. частота вращения шпинделя, об/мин	30
Макс. частота вращения шпинделя, об/мин	1500
Размер T-образных пазов на столе, мм	18
Количество T-образных пазов на столе	3
Расстояние между Т-образными пазами на столе, мм	80
Макс. грузоподъемность, кг	1000
Подключение сжатого воздуха	нет
Количество осей	3
Ручное перемещение по оси X, мм	900
Ручное перемещение по оси Y, мм	315
Ручное перемещение по оси Z, мм	385
Патрон шпинделя	ISO 50 DIN 2080
Диапазон автоподачи шпинделя, мм/об	23.5-1180
Вес, кг	4250
Вес (брутто), кг	4300
Габариты (ДШВ)	2556x2159x2298 мм
Габариты упаковки (ДхШхВ), мм	3000x2500x2400
