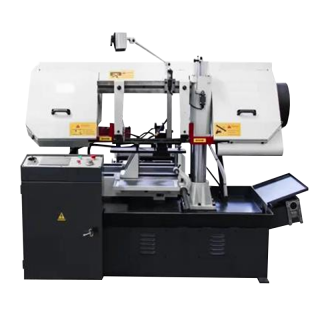

Автоматический ленточнопильный станок колонного типа BS-5040

Детальное описание

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).

Стандартная комплектация

ленточнопильный станок;
ленточнопильное полотно, установленное на станке;
гидравлические прижимы для пакетной резки на стационарные и подающие тиски;
механический ограничитель подачи заготовок.

Основные элементы

Автоматическая подача заготовок в зону резания;
Угол пиления заготовок 90°;
Макс. единичный ход подающих гидравлических тисков – 500мм;
Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка;
Тиски гидравлические с возможностью быстрого зажима заготовок;
Комплект гидравлических прижимов для пакетной резки;
Станок управляется трёхфазным двигателем;
Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена;
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
4 скорости вращения полотна;
Подсветка зоны резания;
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна;
Система быстрого подвода пильного полотна к заготовке;
Автоматическое отключение при завершении резки;
Сенсорный дисплей управления;
Шнековый конвейер.

Конструктивные особоенности

Гидравлические тиски + прижимы для пакетной резки

ЧПУ станка

Пульт станка

Шнековый конвейер в стандартной комплектации

Механическое натяжение полотна Рычаг регулировки натяжения полотна

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

Подающий стол с регулируемыми вертикальными и горизонтальными роликами

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки

Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок.

Лампа освещения

Концевик на опускание

Клиноременная передача

Мощность двигателя, кВт	3
Вращение пилы, °	90
Привод	Клиноременная передача
Скорость реза, м/мин	90
Максимальное гидравлическое давление, мПа	2,5
Рабочая зона, мм	500х300
Макс. размер пиления заготовок прямоугольник, мм	500х145
Макс. размер пиления заготовок квадрат, мм	145х145
Единичный ход тисков в автоматическом режиме, мм	457
Единичный ход тисков в ручном режиме, мм	500
Минимальный ход, мм	5
Размеры ленточного полотна, мм	34х1,1x4180
Высота от пола до основания тисков, мм	637
Точность реза заготовки, мм	±0,2
Точность реза на отклонение по перпендикулярности, мм	±0,3
Объем гидравлического бака, л	28
Объем бака СОЖ, л	50
Размеры станка ( ДхШхВ ), мм	2130x2015x1565
Транспортные габариты ( ДхШхВ ), мм	2260x2130x1780
Масса, кг	1720
